SICK 1026820

Descrizione del Prodotto

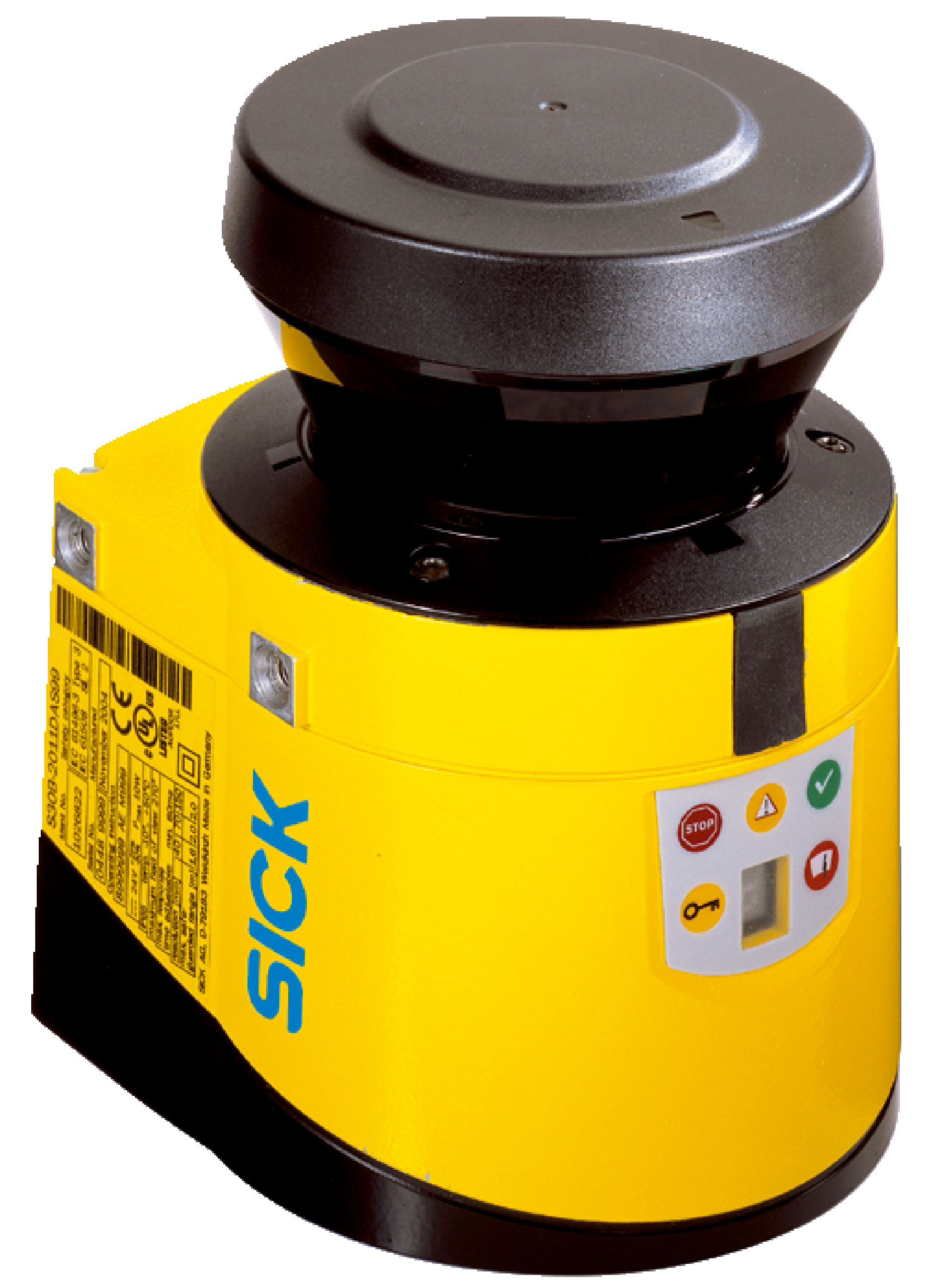

Il SICK S30B-2011BA (codice prodotto 1026820) è uno scanner laser di sicurezza progettato per applicazioni industriali interne. Offre un campo protettivo di 2 metri e un angolo di scansione di 270°, garantendo una protezione affidabile in ambienti industriali.

Specifiche Tecniche

– Campo Protettivo: 2 metri
– Campo di Avviso: 8 metri (con riflettività del 15%)
– Angolo di Scansione: 270°
– Risoluzione Angolare: 0,5°
– Risoluzione Configurabile: 30 mm, 40 mm, 50 mm, 70 mm
– Tempo di Risposta: 80 ms
– Tipo: Tipo 3 (IEC 61496)
– SIL: SIL 2 (IEC 61508)
– Categoria: Categoria 3 (EN ISO 13849)
– PL: PL d (EN ISO 13849)
– Classe di Protezione: III (EN 50178, EN 60950)
– Tensione di Alimentazione: 24 V DC (16,8 V DC … 30 V DC)
– Consumo di Corrente Tipico: ≤ 0,33 A, ≤ 1,7 A
– Dimensioni (L x A x P): 102 mm x 152 mm x 106 mm
– Peso: 1,2 kg
– Materiale del Corpo: Alluminio pressofuso
– Colore del Corpo: RAL 1021 (giallo)
– Materiale della Copertura Ottica: Policarbonato
– Grado di Protezione: IP65 (EN 60529)
– Temperatura di Funzionamento: –10 °C … +50 °C
– Tipo di Luce: Diodo laser pulsato
– Lunghezza d’Onda: 905 nm

Funzionalità

– Blocco Riavvio: Sì
– Monitoraggio Dispositivi Esterni (EDM): Sì
– Valutazione Multipla: Sì
– Contorno come Riferimento: Sì
– Memoria di Configurazione Integrata: Sì
– Uscita Dati Misurati: Tramite RS-422
– Comunicazione Sicura tra Dispositivi SICK tramite EFI: Sì

Interfacce

– Tipo di Connessione: Connettore di sistema con o senza cavo di collegamento
– I/O Universali: 5
– Ingressi:
– Monitoraggio Dispositivi Esterni (EDM): 1
– Reset/Riavvio: 1
– Standby: 1
– Uscite:
– Coppie OSSD: 1
– Uscite Diagnostiche Applicative: 3
– Metodo di Configurazione: PC con CDS (Software di Configurazione e Diagnostica)
– Interfaccia di Configurazione e Diagnostica: RS-232
– Velocità di Trasmissione: 38,4 kBaud
– Interfaccia Dati: RS-422
– Velocità di Trasmissione: ≤ 500 kBaud
– Comunicazione Sicura tra Dispositivi SICK tramite EFI:
– Velocità di Trasmissione: ≤ 500 kBaud
– Lunghezza del Cavo: ≤ 50 m
– Sezione del Conduttore: 0,22 mm²

Applicazioni

– Protezione dell’Area Pericolosa (Verticale): Sì
– Protezione dell’Accesso (Verticale): Sì
– Protezione dell’Area Pericolosa (Orizzontale): Sì

Vantaggi

– Design Compatto: Facilita l’integrazione in spazi ristretti.
– Installazione e Manutenzione Semplici: Ideale per applicazioni stazionarie e mobili.
– Efficienza Economica: L’angolo di scansione di 270° consente una protezione completa con solo due scanner.
– Ingegneria della Sicurezza: Garantisce la sicurezza senza compromettere la produttività.
– Ricommissionamento Rapido: Grazie alla memoria di configurazione integrata.
– Espansioni Modulari Facili: Cablaggio semplice e funzioni aggiuntive utilizzando i controller di sicurezza SICK con EFI.
– Tecnologia di Sicurezza Provata: Garantisce massima affidabilità e disponibilità anche in condizioni difficili.
– Allineamento Semplice: Operazione sicura in modalità verticale.

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale del produttore o contattare un rappresentante SICK autorizzato.
