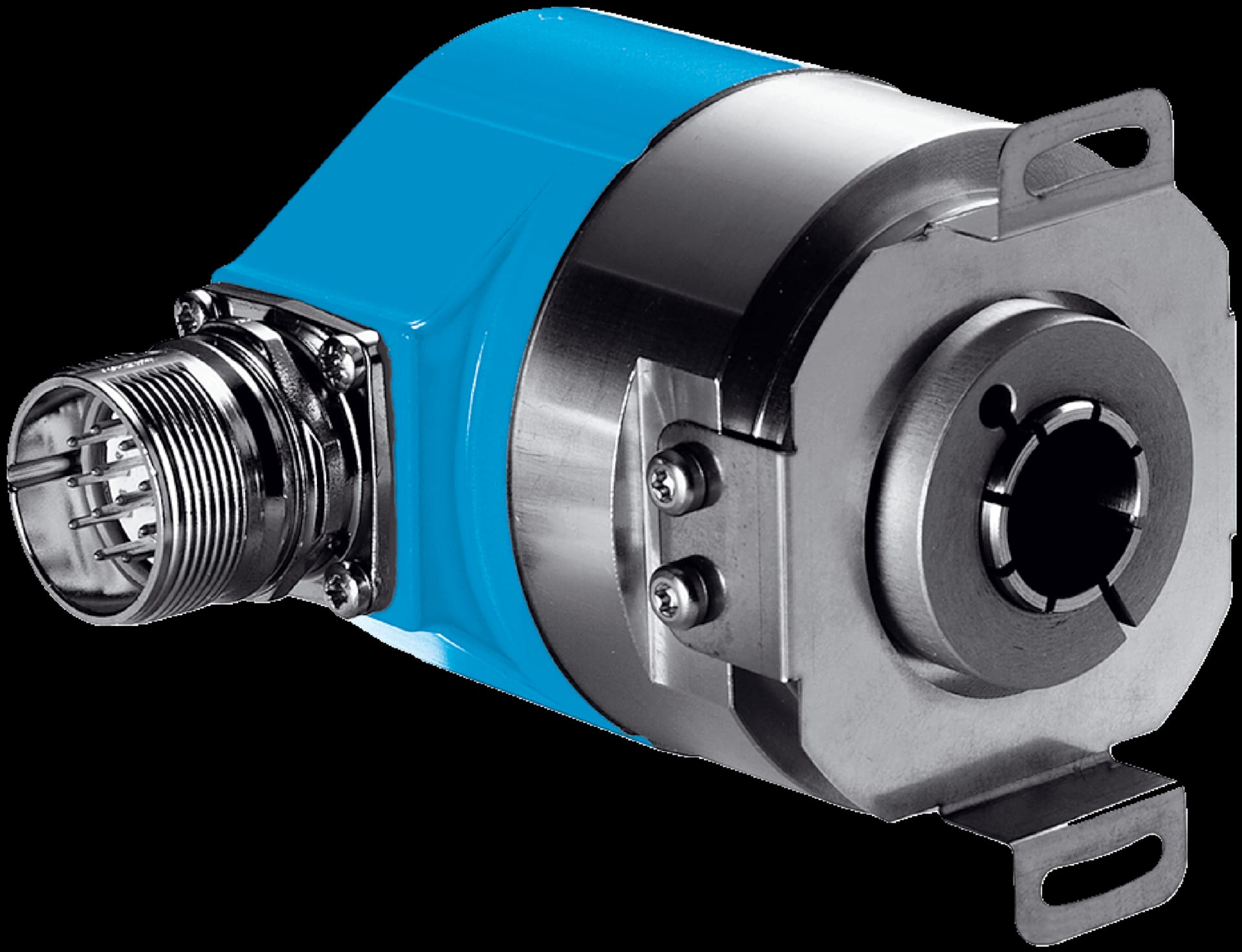

SICK 1030009

Descrizione del Prodotto

L’encoder ATM60-AAA12X12 (codice prodotto 1030009) di SICK è un encoder assoluto multiturno progettato per applicazioni industriali che richiedono alta precisione e affidabilità. Questo dispositivo offre una risoluzione fino a 26 bit e non necessita di batteria, garantendo una lunga durata operativa.

Caratteristiche Principali

– Encoder assoluto multiturno con risoluzione fino a 26 bit.

– Interfaccia meccanica: flangia a montaggio frontale, flangia servo, albero cavo cieco e accessori adattatori.

– Funzioni di zero-set e preset tramite hardware o software.

– Nessuna batteria richiesta.

– Interfaccia elettrica: SSI con codice Gray o binario.

– Risoluzione elettronica regolabile e configurabile.

– Funzione asse rotante (opzionale) anche per risoluzioni non binarie e numeri decimali.

– Scansione magnetica.

Vantaggi

– Riduzione del numero di varianti grazie a un encoder programmabile che offre tutte le risoluzioni singleturn e multiturn.

– Facile installazione grazie a varie opzioni di connettività (cavo, M23).

– Minore manutenzione e lunga durata operativa riducono i costi complessivi.

– Flessibilità applicativa grazie a collet intercambiabili per l’albero cavo cieco.

– Rapida messa in servizio utilizzando la funzione di zero set/preset tramite pulsante sul dispositivo o software.

– Aumento della produttività grazie all’elevata resistenza a urti e vibrazioni.

– Disponibilità e assistenza a livello mondiale garantiscono un servizio clienti rapido e affidabile.

Prestazioni

– Numero massimo di passi per rivoluzione: 4.096.

– Numero massimo di rivoluzioni: 4.096.

– Risoluzione: 12 bit x 12 bit.

– Limiti di errore: ± 0,25°.

– Precisione di ripetizione: 0,1°.

– Passo di misurazione: 0,043°.

– Tempo di inizializzazione: 1.050 ms.

Dati Meccanici

– Interfaccia meccanica: albero cavo cieco.

– Diametro dell’albero: 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 15 mm, 1/4″, 3/8″, 1/2″.

– Massa: 0,4 kg.

– Momento d’inerzia del rotore: 55 gcm².

– Durata dei cuscinetti: 3,6 x 10⁹ rivoluzioni.

– Accelerazione angolare massima: 500.000 rad/s².

– Movimento assiale permesso statico/dinamico: ± 0,5 mm, ± 0,2 mm.

– Movimento radiale permesso statico/dinamico: ± 0,3 mm, ± 0,1 mm.

– Materiale dell’albero: acciaio inossidabile.

– Materiale della flangia: alluminio.

– Materiale dell’alloggiamento: alluminio pressofuso.

– Coppia di avviamento con tenuta dell’albero: 1,2 Ncm.

– Coppia operativa con tenuta dell’albero: 0,8 Ncm.

– Tipo di montaggio dell’albero: albero cavo cieco.

Dati Elettrici

– Intervallo di tensione operativa: 10 V … 32 V.

– Consumo massimo di potenza: 0,8 W.

– MTTFd: tempo medio al guasto pericoloso: 150 anni (EN ISO 13849-1).

– Tipo di connessione: connettore M23, 12 pin, radiale.

– Tipo di codice: binario, Gray.

– Sequenza del codice: CW/CCW.

Interfacce

– Interfaccia elettrica: SSI.

– Segnali dell’interfaccia: Clock +, Clock -, Data +, Data-, Interfaccia di programmazione: RS-422.

– Frequenza del clock: 1 MHz.

– SET (regolazione elettronica): H-attivo (L ≡ 0 – 4,7 V, H ≡ 10 – Us V).

– CW/CCW (sequenza di conteggio durante la rotazione): L-attivo (L ≡ 0 – 1,5 V, H ≡ 2,0 – Us V).

– Dati di parametrizzazione: Numero di rivoluzioni, Tipo di codice, Regolazione elettronica, Numero di passi per rivoluzione.

Dati Ambientali

– EMC: secondo EN 61000-6-2 e EN 61000-6-3.

– Grado di protezione: IP 43 (secondo IEC 60529), senza tenuta dell’albero, sulla flangia dell’encoder non sigillata; IP 65 (secondo IEC 60529), senza tenuta dell’albero, sulla flangia dell’encoder sigillata; IP 67 (secondo IEC 60529), con tenuta dell’albero.

– Umidità relativa permessa: 98%.

– Intervallo di temperatura di funzionamento: -20 °C … 85 °C.

– Intervallo di temperatura di stoccaggio: -40 °C … 100 °C, senza imballaggio.

– Resistenza agli urti: 100 g, 6 ms (secondo EN 60068-2-27).

– Resistenza alle vibrazioni: 20 g, 10 Hz … 2.000 Hz (secondo EN 60068-2-6).

Specifiche del Prodotto

– Categoria del produttore: Sick ATM60A.

– Produttore: Sick.
