SICK 1030015

Descrizione del Prodotto

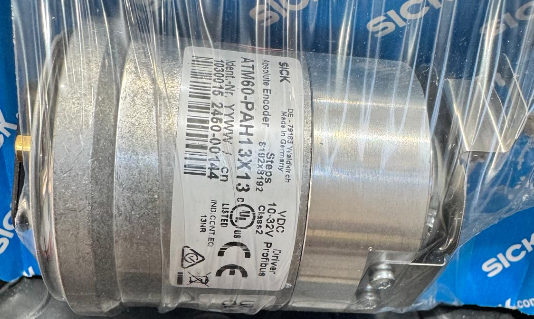

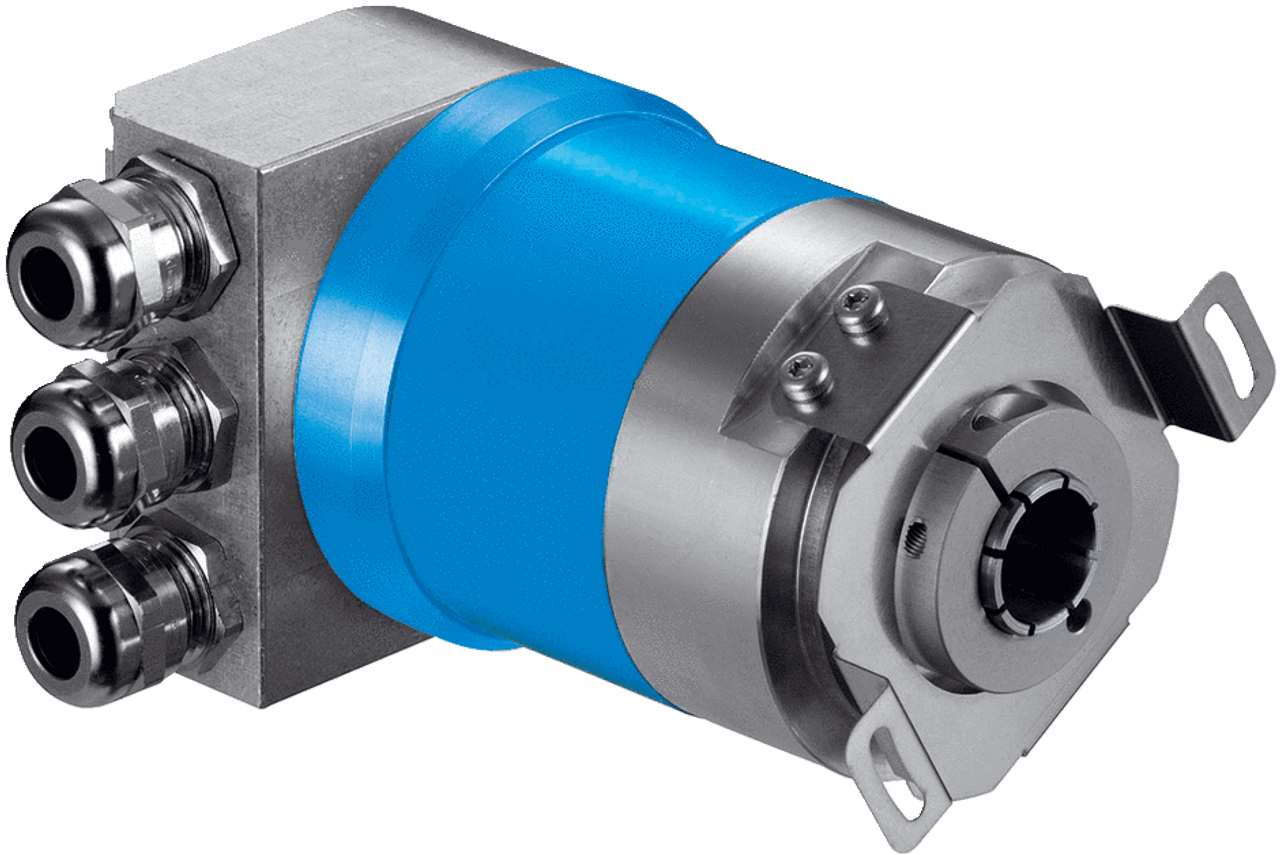

L’encoder assoluto multiturno ATM60-PAH13X13 di SICK, codice prodotto 1030015, offre una risoluzione fino a 26 bit ed è progettato per applicazioni industriali che richiedono precisione e affidabilità.

Caratteristiche Principali

– Encoder assoluto multiturno con risoluzione fino a 26 bit.

– Interfaccia meccanica: albero cavo cieco con diametro da 6 mm a 15 mm.

– Funzioni di zero-set e preset attivabili via hardware o software.

– Nessuna necessità di batteria.

– Interfaccia elettrica: PROFIBUS DP conforme a IEC61158 / RS 485, elettricamente isolata.

– Risoluzione elettronica regolabile e configurabile.

– Scansione magnetica.

Vantaggi

– Riduzione delle varianti grazie a un encoder programmabile con tutte le risoluzioni singleturn e multiturn.

– Facile installazione grazie a diverse opzioni di connettività (3x PG, 3x M12).

– Minore manutenzione e lunga durata per ridurre i costi complessivi.

– Flessibilità applicativa grazie a collet intercambiabili per l’albero cavo cieco.

– Rapida messa in servizio con la funzione di zero set/preset tramite pulsante sul dispositivo o software.

– Aumento della produttività grazie all’elevata resistenza a urti e vibrazioni.

– Disponibilità e assistenza a livello mondiale per un servizio clienti rapido e affidabile.

Prestazioni

– Numero massimo di passi per rivoluzione: 8.192.

– Numero massimo di rivoluzioni: 8.192.

– Risoluzione: 13 bit x 13 bit.

– Limiti di errore: ±0,25°.

– Precisione di ripetizione: 0,1°.

– Passo di misurazione: 0,043°.

– Tempo di inizializzazione: 1.250 ms.

Dati Meccanici

– Interfaccia meccanica: albero cavo cieco.

– Diametro dell’albero: 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 15 mm, 1/4″, 3/8″, 1/2″.

– Massa: 0,59 kg.

– Momento d’inerzia del rotore: 55 gcm².

– Durata dei cuscinetti: 3,6 x 10⁹ rivoluzioni.

– Accelerazione angolare massima: 500.000 rad/s².

– Movimento assiale permesso statico/dinamico: ±0,5 mm, ±0,2 mm.

– Movimento radiale permesso statico/dinamico: ±0,3 mm, ±0,1 mm.

– Materiale dell’albero: acciaio inossidabile.

– Materiale della flangia: alluminio.

– Materiale della custodia: alluminio pressofuso.

– Coppia di avviamento con tenuta dell’albero: 1,2 Ncm.

– Coppia operativa con tenuta dell’albero: 0,8 Ncm.

Dati Elettrici

– Intervallo di tensione operativa: 10 V … 32 V.

– Consumo massimo di potenza: 2 W.

– MTTFd: 150 anni (EN ISO 13849-1).

Interfacce

– Interfaccia elettrica: adattatore bus con pressacavi o connettore.

– SET (regolazione elettronica): tramite pulsante PRESET o protocollo.

– Bus: PROFIBUS DP.

– Interfaccia bus: RS-485.

– Protocollo dati: profilo per encoder (07hex) – Classe 2.

– Impostazione dell’indirizzo: 0 … 127, tramite DIP-switch o protocollo.

– Velocità di trasmissione dati (baud rate): 9,6 kBaud / 12 MBaud / rilevamento automatico.

– Informazioni sullo stato: LED verde (operazione), LED rosso (attività bus).

– Terminazione bus: DIP switch.

Dati Ambientali

– EMC: conforme a EN 61000-6-2 e EN 61000-6-3.

– Grado di protezione: IP 43 (senza tenuta dell’albero, flangia non sigillata), IP 66 (senza tenuta dell’albero, flangia sigillata), IP 67 (con tenuta dell’albero).

– Umidità relativa permessa: 98%.

– Intervallo di temperatura di lavoro: -20 °C … 85 °C.

– Intervallo di temperatura di stoccaggio: -40 °C … 125 °C, senza imballaggio.

– Resistenza agli urti: 100 g (secondo EN 60068-2-27).

– Resistenza alle vibrazioni: 20 g, 10 Hz … 2.000 Hz (secondo EN 60068-2-6).

Specifiche del Prodotto

– Categoria del produttore: Sick ATM60P.

– Produttore: SICK.

Download

– Datasheet: [online_data_sheet_ATM60-PAH13X13_en_20131216_15383f13.pdf](https://eu.vision-supplies.com/sick-atm60-pah13x13).

Per ulteriori informazioni, consultare la scheda tecnica completa disponibile sul sito del produttore.
