SICK 1035241

Descrizione del Prodotto

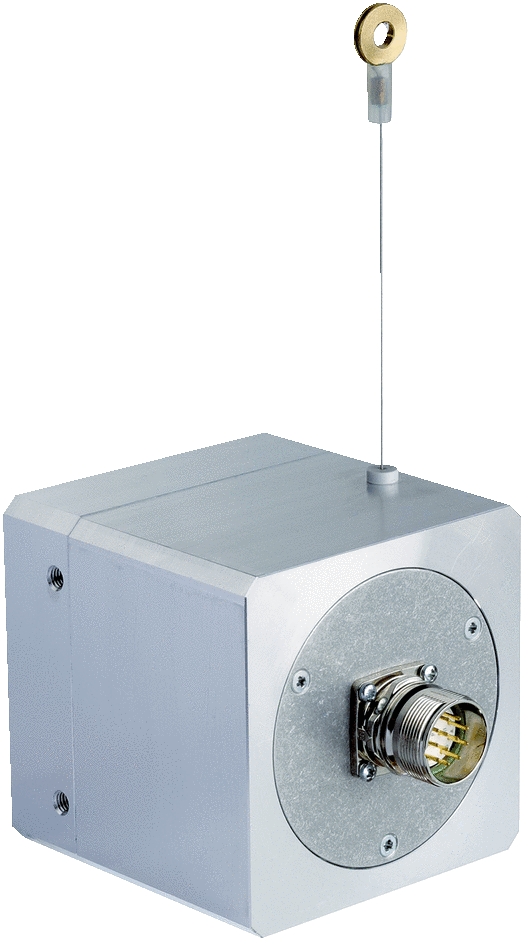

Il SICK 1035241, noto anche come BKS09-ATBM0520, è un encoder a filo assoluto progettato per misurazioni precise di posizione lineare. Questo dispositivo compatto integra l’encoder direttamente nel meccanismo a filo, eliminando la necessità di accoppiamenti esterni e garantendo misurazioni accurate.

Caratteristiche Principali

– Intervallo di misurazione: 0 m … 5 m
– Risoluzione: 0,05 mm
– Interfaccia elettrica: SSI
– Tensione di alimentazione: 12V ~ 30V
– Tipo di attuatore: Trazione a filo
– Tipo di montaggio: Montaggio su telaio
– Orientamento: Selezionabile dall’utente
– Stile di terminazione: Connettore M23, 12 poli, radiale
– Durata rotazionale: Minimo 8 milioni di cicli

Vantaggi

– Design industriale con encoder integrato in un alloggiamento in alluminio, riducendo la suscettibilità ai danni esterni e diminuendo i costi di manutenzione.
– Misurazioni estremamente precise grazie all’eliminazione dell’accoppiamento tra l’encoder e il meccanismo.
– Installazione salvaspazio, poiché l’encoder è direttamente integrato nella meccanica a filo.
– Non è necessaria una corsa di riferimento grazie al principio di misurazione assoluto.

Specifiche Tecniche

– Intervallo di misurazione: 0 m … 5 m
– Linearità: ≤ ± 0,7 mm
– Velocità del pistone: 3,5 m/s
– Ripetibilità tipica: 3 passi di misurazione
– Massa: 1,5 kg
– Diametro del filo di misurazione: 0,6 mm
– Materiale dell’alloggiamento: Alluminio
– Forza di ritorno della molla: 4 N … 6 N
– Durata del meccanismo a filo: 800.000 cicli
– Accelerazione del filo: ≤ 20 m/s²
– Tempo di inizializzazione: 200 ms
– Tempo di formazione della posizione: 0,1 ms
– Tipo di codice: 24 bit/Gray
– Sequenza del codice: Crescente all’estrazione del filo
– MTTFd (tempo medio fino al guasto pericoloso): 150 anni (EN ISO 13849)
– Interfaccia elettrica: 12 V … 30 V, SSI
– Tipo di connessione: Connettore M23, 12 poli, radiale
– Frequenza di clock: 1 MHz
– Segnali di interfaccia: Clock +, Clock -, Data +, Data-
– EMC: Conforme a EN 61000-6-2 e EN 61000-6-3
– Grado di protezione dell’encoder: IP52 (secondo IEC 60529), posizione di montaggio richiesta
– Resistenza agli urti: 20 g, 6 ms (secondo EN 60068-2-27)
– Resistenza alle vibrazioni: 10 g, 10 Hz … 2.000 Hz (secondo EN 60068-2-6)
– Intervallo di temperatura di lavoro: -10 °C … 70 °C
– Intervallo di temperatura di stoccaggio: -20 °C … 80 °C
– Umidità relativa / Condensazione: 90% (Condensazione non permessa)

Applicazioni

Il SICK 1035241 è ideale per applicazioni industriali che richiedono misurazioni precise di posizione lineare, come macchine utensili, sistemi di movimentazione e automazione industriale.

Note

Per ulteriori dettagli e informazioni specifiche, si consiglia di consultare la scheda tecnica ufficiale del prodotto fornita dal produttore.
