SICK 1036915

Descrizione del Prodotto

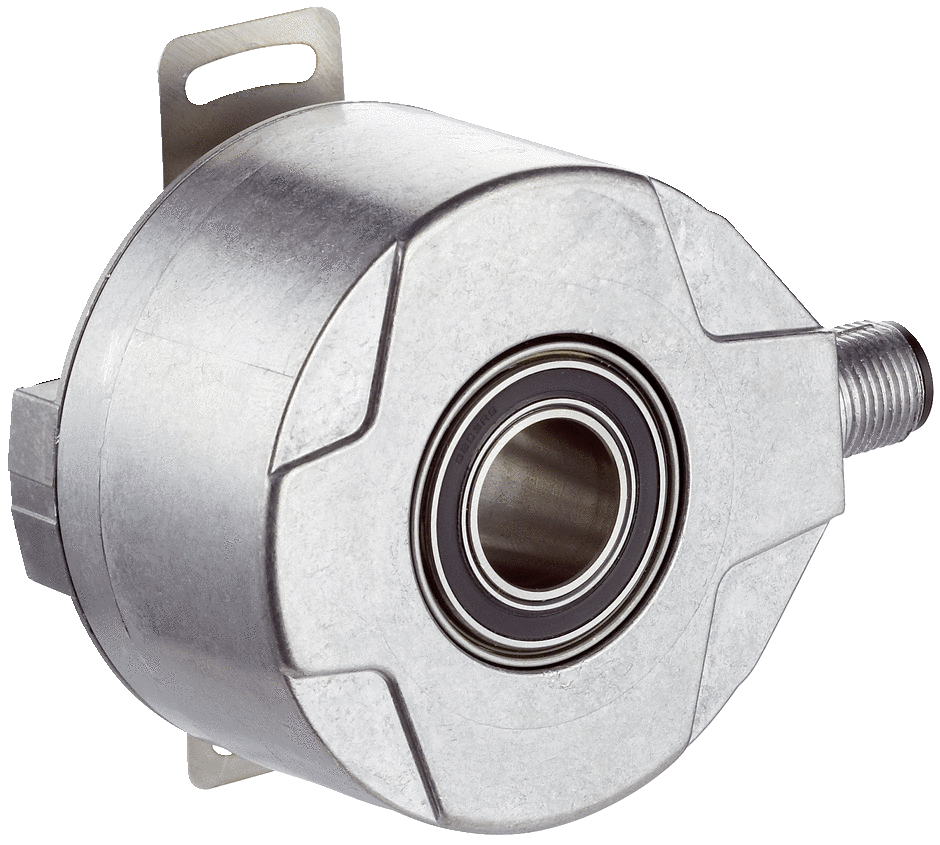

L’encoder incrementale SICK DFS60B-TDPC10000 (codice prodotto 1036915) è progettato per applicazioni industriali che richiedono alta precisione e affidabilità. Offre una risoluzione di 10.000 impulsi per rivoluzione e un’ampia gamma di tensioni di alimentazione, rendendolo versatile per diverse esigenze operative.

Caratteristiche Principali

– **Tipo di encoder:** Incrementale

– **Impulsi per rivoluzione:** 10.000

– **Interfaccia elettrica:** Programmabile TTL/HTL, connettore M12 a 8 poli, uscita radiale

– **Tensione di alimentazione:** 4,5 V – 32 V

– **Consumo energetico:** 0,7 W

– **Frequenza massima di uscita:** 600 kHz

– **Tipo di albero:** Albero cavo passante

– **Diametro dell’albero:** 10 mm

– **Grado di protezione:** IP65

– **Temperatura di esercizio:** -30 °C … 100 °C

– **Materiale del corpo:** Alluminio

Vantaggi

– **Alta risoluzione:** Fino a 16 bit, garantendo misurazioni precise.

– **Programmabilità:** Possibilità di programmare tensione di uscita, posizione e larghezza dell’impulso zero, e numero di impulsi, riducendo i costi di stoccaggio e i tempi di inattività.

– **Interfacce versatili:** Diverse opzioni meccaniche ed elettriche per adattarsi alle specifiche esigenze di installazione.

– **Affidabilità:** Elevata resistenza alle condizioni ambientali grazie al grado di protezione IP65 e alla resistenza alle temperature estreme.

Specifiche Tecniche

– **Limiti di errore:** ± 0,05°

– **Passo di misurazione:** 90° / elettronicamente / numero di impulsi

– **Tempo di inizializzazione:** 30 ms, 32 ms

– **Interfaccia meccanica:** Albero cavo passante

– **Coppia di avviamento:** 0,8 Ncm (a 20 °C)

– **Coppia operativa:** 0,6 Ncm (a 20 °C)

– **Movimento assiale permesso (statico/dinamico):** ± 0,5 mm / ± 0,2 mm

– **Movimento radiale permesso (statico/dinamico):** ± 0,3 mm / ± 0,1 mm

– **Velocità operativa massima:** 9.000 giri/min

– **Momento d’inerzia del rotore:** 40 gcm²

– **Durata dei cuscinetti:** 3,6 x 10¹⁰ rivoluzioni

– **Accelerazione angolare massima:** 500.000 rad/s²

– **Materiale dell’albero:** Metallo

– **Interfaccia elettrica:** 4,5 V … 32 V, TTL/HTL programmabile, connettore M12, 8 poli, radiale

– **Corrente di carico massima:** 30 mA

– **MTTFd (tempo medio al guasto pericoloso):** 300 anni (EN ISO 13849-1)

– **EMC:** Conforme a EN 61000-6-2 e EN 61000-6-3

– **Temperatura di stoccaggio:** -40 °C … 100 °C (senza imballaggio)

– **Resistenza agli urti:** 70 g (secondo EN 60068-2-27)

– **Resistenza alle vibrazioni:** 30 g, 10 Hz … 2.000 Hz (secondo EN 60068-2-6)

– **Umidità relativa permessa:** 90% (condensazione non ammessa)

Applicazioni Tipiche

L’encoder DFS60B-TDPC10000 è ideale per applicazioni che richiedono alta precisione e affidabilità, come:

– Automazione industriale

– Controllo di movimento

– Robotica

– Macchine utensili

– Sistemi di posizionamento

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita dal produttore.
