SICK 1037960

Descrizione del Prodotto

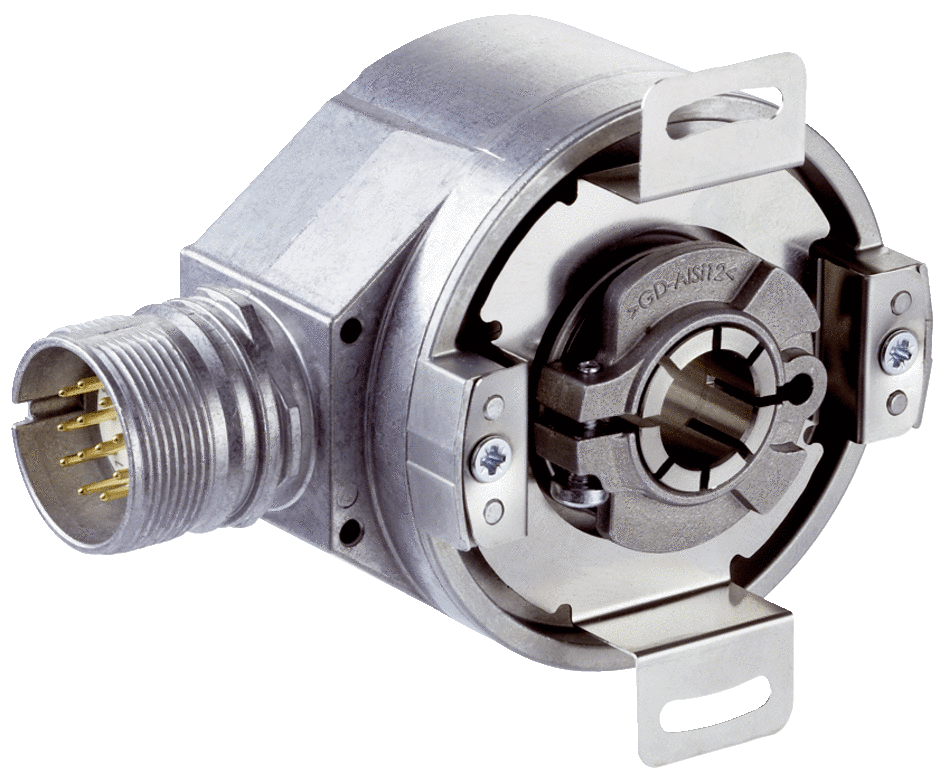

L’encoder incrementale SICK DFS60B-TDAA05000 (codice prodotto: 1037960) è progettato per applicazioni industriali che richiedono alta precisione e affidabilità. ([automatyka24.pl](https://www.automatyka24.pl/pl/katalog/czujniki-odbiciowe-z-eliminacja-wplywu/dfs60b-tdaa05000?utm_source=openai))

Caratteristiche Principali

– **Tecnologia dell’encoder**: Incrementale
– **Numero di impulsi per giro**: 5.000
– **Interfaccia di uscita**: TTL / RS-422
– **Tipo di albero**: Foro passante
– **Diametro dell’albero**: 10 mm
– **Tensione di alimentazione**: 4,5 V – 5,5 V
– **Grado di protezione**: IP65
– **Temperatura operativa**: da -40°C a +100°C
– **Velocità massima di rotazione**: 6.000 giri/min
– **Materiale dell’albero**: Acciaio inossidabile
– **Materiale della flangia**: Alluminio
– **Materiale dell’alloggiamento**: Alluminio pressofuso

Specifiche Elettriche

– **Interfaccia di comunicazione**: Incrementale
– **Dettagli interfaccia**: TTL / RS-422
– **Numero di canali di segnale**: 6
– **Frequenza di uscita**: ≤ 600 kHz
– **Corrente di carico**: ≤ 30 mA
– **Corrente operativa**: 40 mA (senza carico)
– **Tipo di connessione**: Connettore M23, 12 pin, radiale

Specifiche Meccaniche

– **Design meccanico**: Foro passante
– **Diametro dell’albero**: 10 mm
– **Peso**: 0,2 kg
– **Momento torcente di avviamento**: 0,8 Ncm (+20°C)
– **Momento torcente operativo**: 0,6 Ncm (+20°C)
– **Spostamento statico consentito dell’albero**: ± 0,3 mm (radiale), ± 0,5 mm (assiale)
– **Spostamento dinamico consentito dell’albero**: ± 0,1 mm (radiale), ± 0,2 mm (assiale)
– **Velocità operativa**: ≤ 6.000 giri/min
– **Momento d’inerzia del rotore**: 40 gcm²
– **Durata dei cuscinetti**: 3,6 x 10¹⁰ giri
– **Accelerazione angolare**: ≤ 500.000 rad/s²

Condizioni Ambientali

– **EMC**: Conforme a EN 61000-6-2 e EN 61000-6-3
– **Grado di protezione**: IP65 (IEC 60529)
– **Umidità relativa consentita**: 90% (senza condensa)
– **Temperatura operativa**: da -40°C a +100°C
– **Temperatura di stoccaggio**: da -40°C a +100°C (senza imballaggio)
– **Resistenza agli urti**: 70 g, 6 ms (EN 60068-2-27)
– **Resistenza alle vibrazioni**: 30 g, 10 Hz – 2.000 Hz (EN 60068-2-6)

Certificazioni

– **Dichiarazione di conformità UE**: Sì
– **Dichiarazione di conformità UK**: Sì
– **Dichiarazione di conformità ACMA**: Sì
– **Dichiarazione di conformità marocchina**: Sì
– **China-RoHS**: Sì
– **Certificato cULus**: Sì

Classificazioni

– **ECLASS 5.0**: 27270501
– **ECLASS 6.0**: 27270590
– **ECLASS 7.0**: 27270501
– **ECLASS 8.0**: 27270501
– **ECLASS 9.0**: 27270501
– **ECLASS 10.0**: 27270501
– **ECLASS 11.0**: 27270501
– **ECLASS 12.0**: 27270501
– **ETIM 5.0**: EC001486
– **ETIM 6.0**: EC001486
– **ETIM 7.0**: EC001486
– **ETIM 8.0**: EC001486
– **UNSPSC 16.0901**: 41112113

Dati Doganali

– **Peso unitario**: 0,316 kg
– **Peso netto unitario**: 0,316 kg
– **Volume unitario**: 2.187 cm³
– **Paese di origine**: Germania
– **EAN**: 4047084260476

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale del produttore o di contattare un rappresentante autorizzato SICK.
