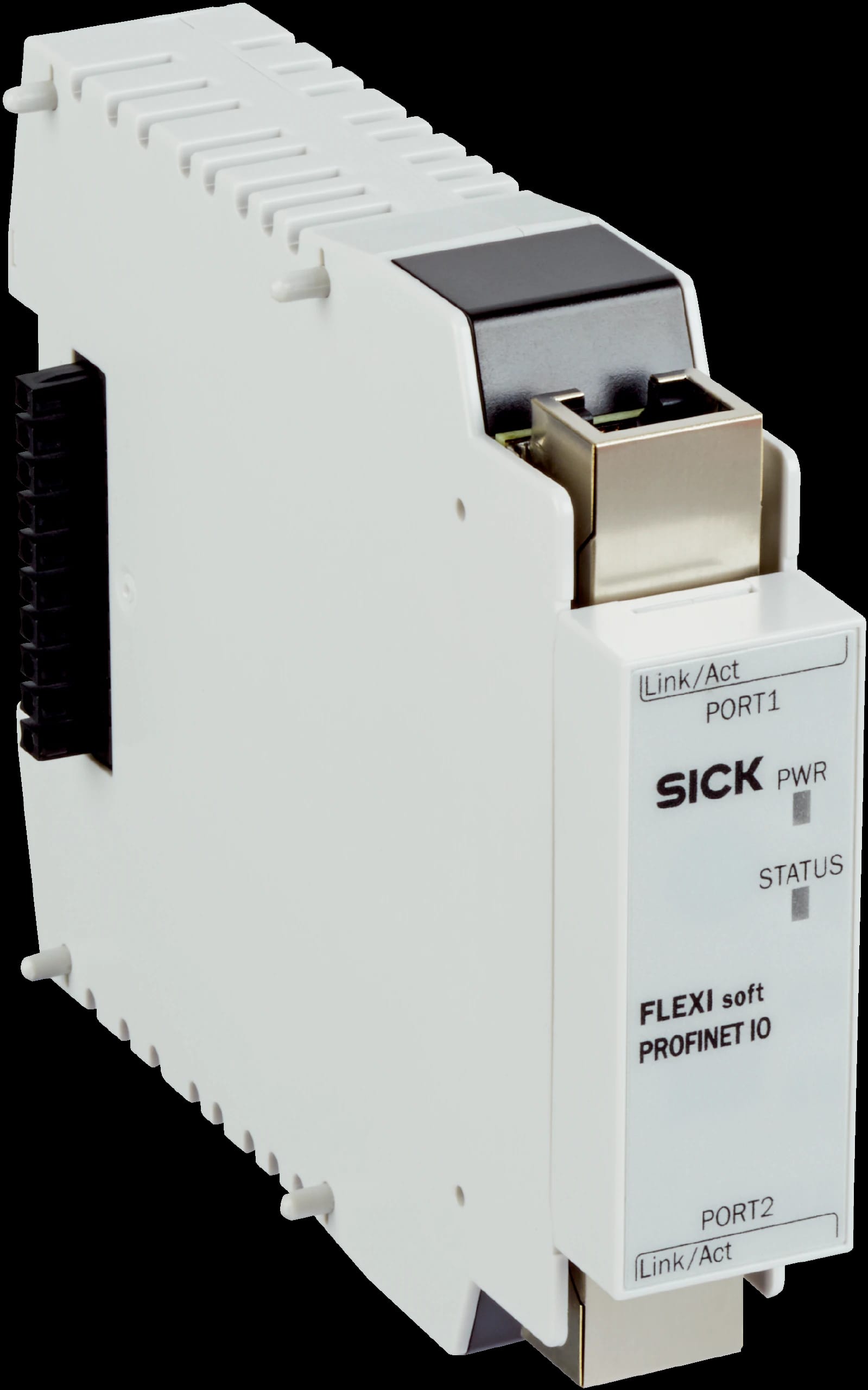

SICK 1044074

Descrizione del Prodotto

Il modulo di comunicazione SICK 1044074, noto anche come FX0-GPNT00000, è progettato per l’integrazione con il sistema di sicurezza Flexi Soft. Questo gateway supporta la comunicazione tramite PROFINET IO ed Ethernet TCP/IP, consentendo una diagnostica efficiente e una configurazione flessibile dei dati.

Caratteristiche Principali

– Configurazione libera di dataset fino a 50 byte.

– Modalità selezionabili: invio attivo (heartbeat) o risposta passiva (polling).

– Interfaccia diagnostica compatibile con reti industriali comuni: PROFINET IO, PROFIBUS-DP, EtherCAT, CANopen, Modbus TCP, Ethernet (TCP/IP), DeviceNet.

– Visualizzazione dei dati diagnostici in formato testuale.

– Design compatto con larghezza di 22,5 mm.

Vantaggi

– Fornisce informazioni di stato su tutti i moduli Flexi Soft, inclusi i dispositivi EFI, facilitando una rapida risoluzione dei problemi.

– La diagnostica remota tramite gateway TCP/IP riduce i tempi di inattività e le necessità di interventi di manutenzione.

– Disponibilità dei dati CRC per la verifica della configurazione.

Dati Meccanici

– Dimensioni (L x A x P): 22,5 mm x 96,5 mm x 120,6 mm.

– Peso: 125 g (± 10%).

Dati Elettrici

– Classe di protezione: III (EN 61140).

– Alimentazione: tramite FLEXBUS+.

– Consumo interno: ≤ 2,4 W.

Interfacce

– Tipo di connessione: 2 x connettore femmina RJ-45.

– Rete industriale: PROFINET.

– Tipo di integrazione nel bus di campo: dispositivo integrato.

– Switch Ethernet integrato: switch layer-2 gestito a 3 porte con Auto-MDI-X per rilevamento automatico dei cavi Ethernet incrociati.

– Velocità di trasmissione dati: 10 Mbit/s (10Base-T), 100 Mbit/s (100Base-TX).

Dati Ambientali

– Grado di protezione dei terminali: IP20 (EN 60529).

– Grado di protezione dell’alloggiamento: IP40 (EN 60529).

– Temperatura operativa: -25 °C … 55 °C.

– Temperatura di stoccaggio: -25 °C … 70 °C.

– Umidità relativa: 10% … 95%, senza condensa.

– Condizioni climatiche secondo EN 61131-2 (55 °C temperatura operativa, 95% umidità relativa).

– Compatibilità elettromagnetica (EMC): Classe A (EN 61000-6-2, EN 55011).

– Resistenza alle vibrazioni: 5 g, 10 Hz … 500 Hz (EN 60068-2-6).

– Resistenza agli urti (shock continuo): 10 g, 16 ms (EN 60068-2-27).

– Resistenza agli urti (singolo shock): 30 g, 11 ms (EN 60068-2-27).

Certificazioni

– Approvazioni: CCC, CE, cULus.

Applicazioni

Il modulo di comunicazione SICK 1044074 è ideale per applicazioni industriali che richiedono un’integrazione sicura e affidabile dei sistemi di sicurezza con reti PROFINET ed Ethernet TCP/IP, garantendo una diagnostica efficace e una configurazione flessibile dei dati.
