Descrizione del Prodotto

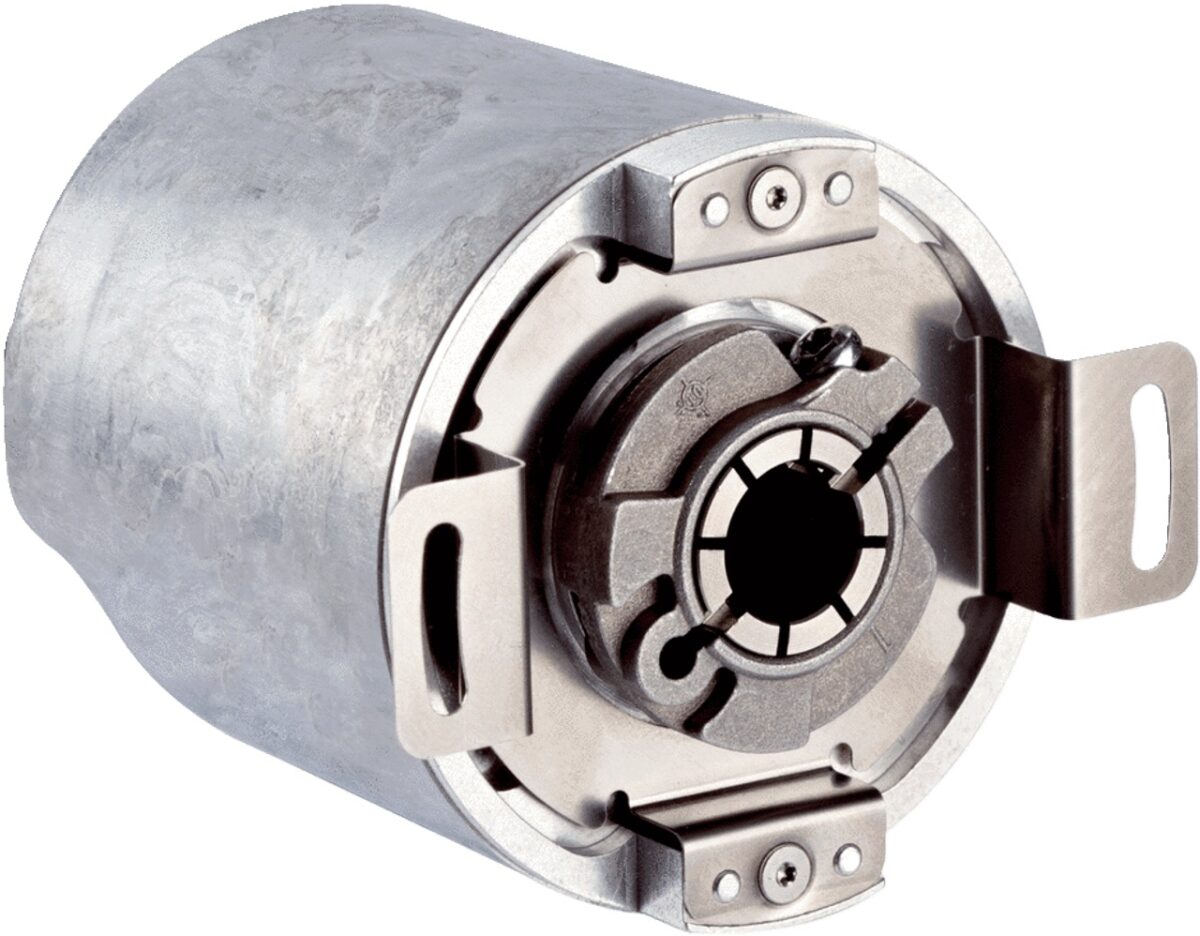

L’encoder assoluto SICK AFM60A-BHNB018X12 (codice prodotto: 1059031) offre una risoluzione elevata di 30 bit, combinando 18 bit per il singolo giro e 12 bit per il multigiro. È dotato di un’interfaccia PROFINET-IO-RT e di un tempo di aggiornamento dei dati inferiore a 5 ms. Le funzionalità includono diagnostica intelligente, display di stato tramite 5 LED e tecnologia embedded switch per una maggiore affidabilità del sistema.

Caratteristiche Principali

– Encoder assoluto ad alta risoluzione (18 bit singolo giro, 12 bit multigiro)

– Flangia di montaggio frontale, flangia servo e albero cavo cieco

– Tipo di connessione: 3 x M12 connettori assiali

– Interfaccia PROFINET-IO-RT

– Tempo di aggiornamento dei dati inferiore a 5 ms

– Funzionalità asse rotondo

– Funzioni di allarme, avviso e diagnostica per velocità, posizione, temperatura, tempo di funzionamento, ecc.

– Display di stato tramite 5 LED

Vantaggi

– Aumento della produttività grazie a funzioni di diagnostica intelligente e trasferimento rapido dei dati

– Maggiore affidabilità della rete grazie alla rilevazione precoce degli errori

– Installazione semplice con varie opzioni di configurazione

– Configurazione flessibile e risoluzioni elevate per diverse applicazioni con valori binari, interi e “punto decimale” basati sulla funzionalità asse rotondo

– Massima disponibilità del sistema grazie alla tecnologia embedded switch

– Design compatto ed economico

Prestazioni

– Numero massimo di passi per rivoluzione: 262.144

– Numero massimo di rivoluzioni: 4.096

– Risoluzione: 18 bit x 12 bit

– Limiti di errore: ≤ 0,03°

– Precisione di ripetizione: ≤ 0,002°

– Deviatione del passo di misurazione: ± 0,002°

– Tempo di inizializzazione: 6 s

Dati Meccanici

– Interfaccia meccanica: Albero cavo cieco

– Diametro dell’albero: 15 mm

– Massa: 0,2 kg

– Coppia di avviamento: 0,8 Ncm (a 20 °C)

– Coppia operativa: 0,6 Ncm (a 20 °C)

– Velocità operativa massima: 6.000 giri/min

– Momento d’inerzia del rotore: 40 gcm²

– Durata dei cuscinetti: 3,0 x 10⁹ rivoluzioni

– Accelerazione angolare massima: 500.000 rad/s²

– Movimento assiale permesso statico/dinamico: ≤ 0,5 mm, ≤ 0,1 mm

– Movimento radiale permesso statico/dinamico: ≤ 0,3 mm, ≤ 0,05 mm

– Materiale dell’albero: Acciaio inossidabile

– Materiale della flangia: Alluminio

Dati Elettrici

– Intervallo di tensione operativa: 10 V DC … 30 V DC

– MTTFd: tempo medio al guasto pericoloso: 80 anni (EN ISO 13849-1)

Interfacce

– Interfaccia elettrica: 3 x connettore M12, 4 pin, assiale

– Interfaccia bus: PROFINET IO/RT Classe B

– Velocità di trasmissione dati: 10 Mbit/s / 100 Mbit/s

– Profilo encoder: V4.1 classe 3

– RPI (intervallo di pacchetto richiesto): 2 ms … 750 ms

– DLR (Device Level Ring): 0

– Funzionalità di funzionamento infinito: 1

Dati Ambientali

– EMC: secondo EN 61000-6-2 e EN 61000-6-3

– Grado di protezione: IP 65 (secondo IEC 60529), lato albero, IP 67 (secondo IEC 60529)

– Umidità relativa permessa: 90% (condensazione della scansione ottica non permessa)

– Intervallo di temperatura operativa: -30 °C … 85 °C

– Intervallo di temperatura di stoccaggio: -40 °C … 100 °C, senza imballaggio

– Resistenza agli urti: 100 g (secondo EN 60068-2-27)

– Resistenza alle vibrazioni: 30 g, 10 Hz … 2.000 Hz (secondo EN 60068-2-6)
