SICK 1059556

Descrizione del Prodotto

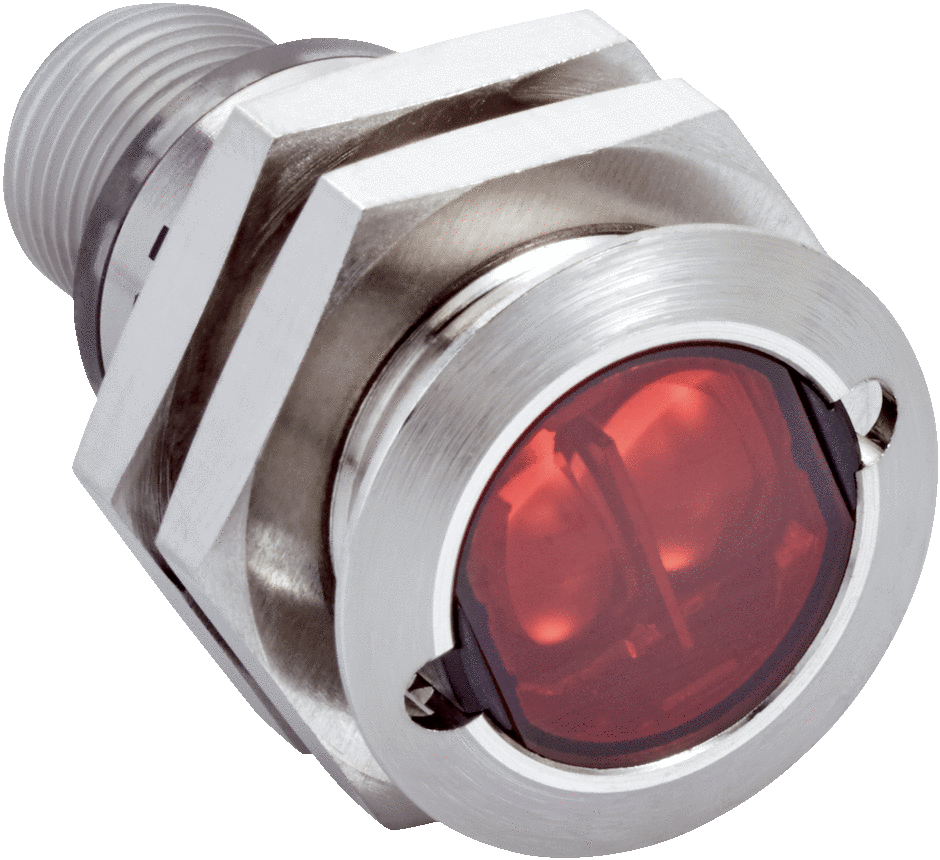

Il sensore fotoelettrico SICK 1059556, modello GRL18SG-F233Z, è un dispositivo cilindrico progettato per applicazioni industriali che richiedono un rilevamento affidabile e preciso. Utilizza il principio di funzionamento a riflessione con riflettore (retro-riflettente) e presenta un design a doppia lente per migliorare le prestazioni di rilevamento.

Caratteristiche Principali

– Principio di funzionamento: Sensore fotoelettrico retro-riflettente con sistema a doppia lente.
– Portata di rilevamento: Da 0,06 m a 6 m, con una portata massima fino a 7,2 m.
– Sorgente luminosa: LED PinPoint con luce rossa visibile a 650 nm.
– Dimensione del punto luminoso: Diametro di 175 mm a una distanza di 7 m.
– Tempo di risposta: Inferiore a 500 µs.
– Frequenza di commutazione: 1.000 Hz.
– Uscita di commutazione: PNP, modalità di commutazione in oscurità.
– Regolazione: Tramite potenziometro con angolo di regolazione di 270°.
– Protezione: Filtro di polarizzazione per il rilevamento di oggetti trasparenti.
– Materiale della custodia: Ottone nichelato e ABS.
– Materiale delle ottiche: Plastica, PMMA.
– Grado di protezione: IP67.
– Temperatura di funzionamento: Da -25 °C a +55 °C.
– Temperatura di stoccaggio: Da -40 °C a +70 °C.
– Connessione: Connettore M12 a 3 pin.
– Alimentazione: 10 V DC – 30 V DC, con consumo di corrente di 30 mA.
– Corrente di uscita: Massimo 100 mA.
– Protezione del circuito: Protezione contro l’inversione di polarità per le connessioni VS, protezione contro l’inversione di polarità per ingressi e uscite, protezione contro sovracorrenti e cortocircuiti per le uscite.
– Applicazioni speciali: Rilevamento di oggetti trasparenti.

Dimensioni

– Dimensioni (L x A x P): 18 mm x 18 mm x 38,1 mm.
– Diametro della filettatura della custodia: M18 x 1.

Indicatori LED

– LED verde: Indicatore di funzionamento (acceso fisso: alimentazione attiva).
– LED giallo: Stato del fascio luminoso ricevuto (acceso fisso: oggetto non presente; spento: oggetto presente).

Certificazioni e Conformità

– Compatibilità elettromagnetica (EMC): Conforme a EN 60947-5-2.
– File UL: NRKH.E348498 & NRKH7.E348498.

Accessori Inclusi

– Dadi di fissaggio: 2 pezzi.

Applicazioni Tipiche

Il sensore fotoelettrico SICK 1059556 è ideale per applicazioni industriali che richiedono un rilevamento preciso e affidabile, inclusi il rilevamento di oggetti trasparenti e l’uso in ambienti con condizioni operative difficili.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale del prodotto fornita da SICK.
