SICK 1074375

Descrizione del Prodotto

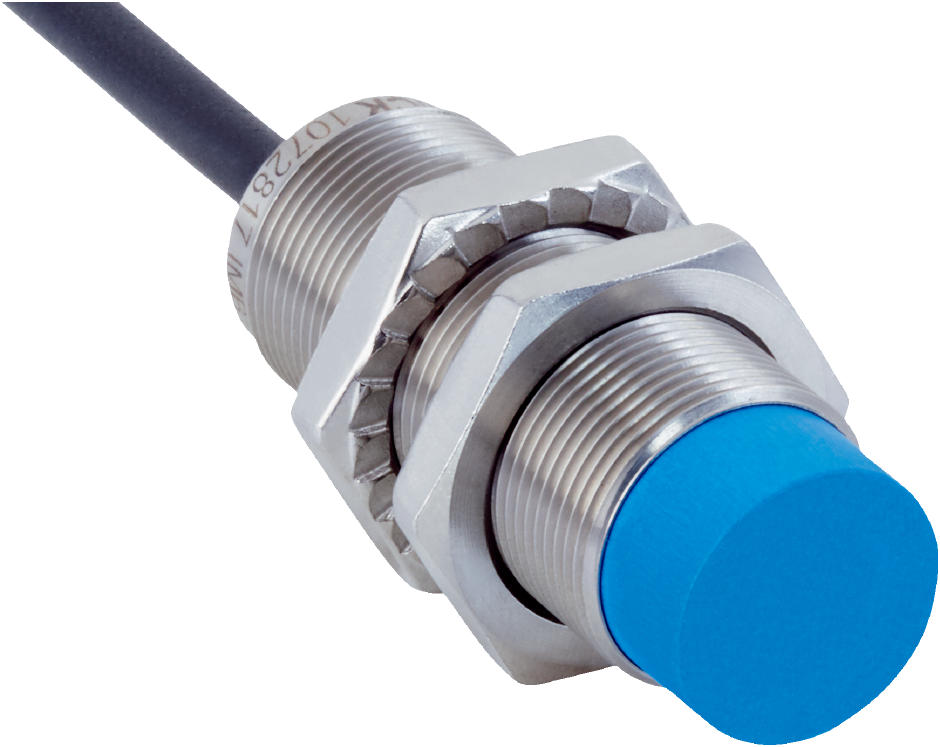

Il sensore di prossimità induttivo SICK IMB18-12NDSVU2S (codice prodotto 1074375) è progettato per applicazioni industriali che richiedono alta precisione e affidabilità.

Caratteristiche Principali

– Alloggiamento: Design cilindrico filettato standard con dimensioni M18 x 1 e diametro di 18 mm.
– Distanza di rilevamento nominale (Sn): 12 mm.
– Distanza di rilevamento sicura (Sa): 9,72 mm.
– Tipo di installazione: Non a filo.
– Frequenza di commutazione: 1.000 Hz.
– Tipo di connessione: Cavo a 2 fili, lunghezza 2 m.
– Funzione di uscita: NO (normalmente aperto).
– Cablaggio elettrico: DC a 2 fili.
– Grado di protezione: IP68 e IP69K.
– Caratteristiche speciali: Resistente ai lubrificanti refrigeranti, indicatore di regolazione visivo.
– Applicazioni speciali: Zone con lubrificanti e refrigeranti, macchine mobili, condizioni applicative difficili.

Specifiche Meccaniche ed Elettroniche

– Tensione di alimentazione: 10 V DC – 30 V DC.
– Ripple: ≤ 10%.
– Caduta di tensione: ≤ 4 V.
– Tempo di ritardo prima della disponibilità: ≤ 100 ms.
– Isteresi: 3% – 20%.
– Ripetibilità: ≤ 2%.
– Deriva termica (di Sr): ± 10%.
– EMC: Conforme a EN 60947-5-2.
– Corrente continua Ia: ≤ 100 mA.
– Corrente di stato off: Tip. 0,8 mA (≤ 1,2 mA a Ub max e 100°C).
– Corrente di carico minima: ≥ 3 mA.
– Materiale del cavo: PUR.
– Protezione contro i cortocircuiti: Presente.
– Protezione contro l’inversione di polarità: Presente.
– Impulso di avvio: ≤ 5 ms.
– Resistenza agli urti e alle vibrazioni: 100 g / 2 ms / 500 cicli; 150 g / 1 milione di cicli; 10 Hz – 55 Hz / 1 mm; 55 Hz – 500 Hz / 60 g.
– Temperatura ambiente di funzionamento: –40°C – +100°C.
– Materiale dell’alloggiamento: Acciaio inossidabile V2A, DIN 1.4305 / AISI 303.
– Materiale della superficie sensibile: Plastica, LCP.
– Lunghezza dell’alloggiamento: 50 mm.
– Lunghezza della filettatura: 38 mm.
– Coppia di serraggio massima: Tip. 90 Nm.
– Elementi forniti: Dado di montaggio in acciaio inossidabile V2A con denti di bloccaggio (2x).
– Classe di protezione: II.
– Numero di file UL: E181493.

Parametri di Sicurezza

– MTTFD: 1.287 anni.
– DCavg: 0%.

Fattori di Riduzione

– Nota: I valori sono valori di riferimento che possono variare.
– Acciaio St37 (Fe): 1.
– Acciaio inossidabile (V2A, 304): Circa 0,7.
– Alluminio (Al): Circa 0,43.
– Rame (Cu): Circa 0,37.
– Ottone (Br): Circa 0,43.

Note di Installazione

– A: 18 mm.
– B: 45 mm.
– C: 18 mm.
– D: 36 mm.
– E: 12 mm.
– F: 96 mm.

Classificazioni

– ECl@ss 5.0: 27270101.
– ECl@ss 5.1.4: 27270101.
– ECl@ss 6.0: 27270101.
– ECl@ss 6.2: 27270101.
– ECl@ss 7.0: 27270101.
– ECl@ss 8.0: 27270101.
– ECl@ss 8.1: 27270101.
– ECl@ss 9.0: 27270101.
– ECl@ss 10.0: 27270101.
– ECl@ss 11.0: 27270101.
– ETIM 5.0: EC002714.
– ETIM 6.0: EC002714.
– ETIM 7.0: EC002714.
– UNSPSC 16.0901: 39122230.

Documentazione

– Per ulteriori dettagli, consultare la scheda tecnica disponibile sul sito del produttore.
