SICK 1082686

Descrizione del Prodotto

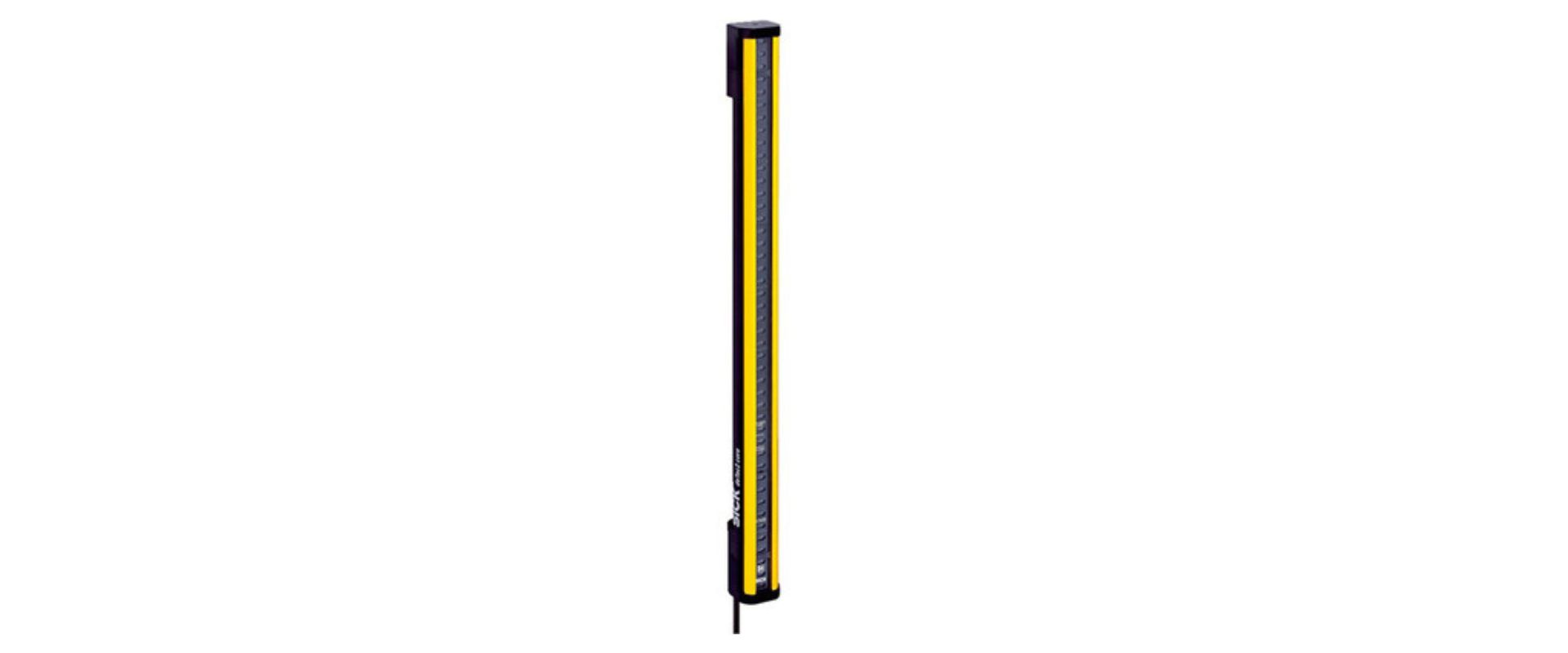

Il SICK 1082686, noto anche come M4C-EA02500A10, è un ricevitore per barriere fotoelettriche multiraggio della serie deTem4 Core. Questo dispositivo è progettato per applicazioni in ambienti industriali standard, offrendo una soluzione affidabile per la protezione di aree pericolose.

Caratteristiche Principali

– Numero di raggi: 2

– Distanza tra i raggi: 500 mm

– Tempo di risposta: 20 ms

– Sincronizzazione: Sincronizzazione ottica

– Tipo: Tipo 4 (IEC 61496-1)

– Livello di integrità della sicurezza: SIL3 (IEC 61508), SILCL3 (IEC 62061)

– Categoria: Categoria 4 (ISO 13849-1)

– Livello di prestazione: PL e (ISO 13849-1)

– PFHD (probabilità media di guasto pericoloso all’ora): 3 x 10⁻⁹

– TM (tempo di missione): 20 anni (ISO 13849-1)

– Stato sicuro in caso di guasto: Almeno un OSSD è nello stato OFF

– Connessione di sistema: Connettore maschio M12 a 5 pin

– Compatibilità Flexi Loop: Sì

– Lunghezza cavo permessa: 50 m

– Elementi di visualizzazione: LED

– Integrazione con bus di campo e reti industriali: Possibile tramite controller di sicurezza Flexi Soft con protocolli come CANopen, DeviceNet™, EtherCAT®, EtherNet/IP™, Modbus TCP, PROFIBUS DP, PROFINET

– Classe di protezione: III (IEC 61140)

– Tensione di alimentazione VS: 24 V DC (19,2 V DC … 28,8 V DC)

– Ripple residuo: ≤ 10%

– Consumo di corrente: ≤ 150 mA

– Consumo di potenza: ≤ 4,32 W (DC)

– Dispositivi di commutazione del segnale di uscita (OSSD): 2 semiconduttori PNP, protetti contro i cortocircuiti e monitorati contro i circuiti incrociati

– Stato ON, tensione di commutazione HIGH: 24 V DC (VS – 2,25 V DC … VS)

– Stato OFF, tensione di commutazione LOW: ≤ 2 V DC

– Capacità di corrente per OSSD: ≤ 300 mA

– Dimensioni: Sezione trasversale dell’alloggiamento: 31 mm x 34 mm

– Materiale dell’alloggiamento: Profilo estruso in alluminio

– Schermo frontale: Policarbonato con rivestimento antigraffio

– Peso: 560 g (± 50 g)

– Raggio di curvatura: Posizione stazionaria > 12 x diametro del cavo; Uso flessibile > 15 x diametro del cavo

– Grado di protezione: IP65 (IEC 60529), IP67 (IEC 60529)

– Temperatura operativa: –30 °C … +55 °C

– Temperatura di stoccaggio: –30 °C … +70 °C

– Umidità dell’aria: 15% … 95%, non condensante

– Resistenza alle vibrazioni: 5 g, 10 Hz … 55 Hz (IEC 60068-2-6)

– Resistenza agli urti: 10 g, 16 ms (IEC 60068-2-27)

– Classificazioni: ECl@ss 5.0: 27272703; ECl@ss 5.1.4: 27272703; ECl@ss 6.0: 27272703; ECl@ss 6.2: 27272703; ECl@ss 7.0: 27272703; ECl@ss 8.0: 27272703; ECl@ss 8.1: 27272703; ECl@ss 9.0: 27272703; ECl@ss 10.0: 27272703; ECl@ss 11.0: 27272703; ETIM 5.0: EC001832; ETIM 6.0: EC001832; ETIM 7.0: EC001832; UNSPSC 16.0901: 46171620

Applicazioni

Il SICK 1082686 è ideale per l’uso in ambienti industriali standard dove è necessaria una protezione affidabile delle aree pericolose. La sua configurazione a due raggi con separazione di 500 mm lo rende adatto per applicazioni che richiedono una copertura di sicurezza su aree più ampie.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita dal produttore.
