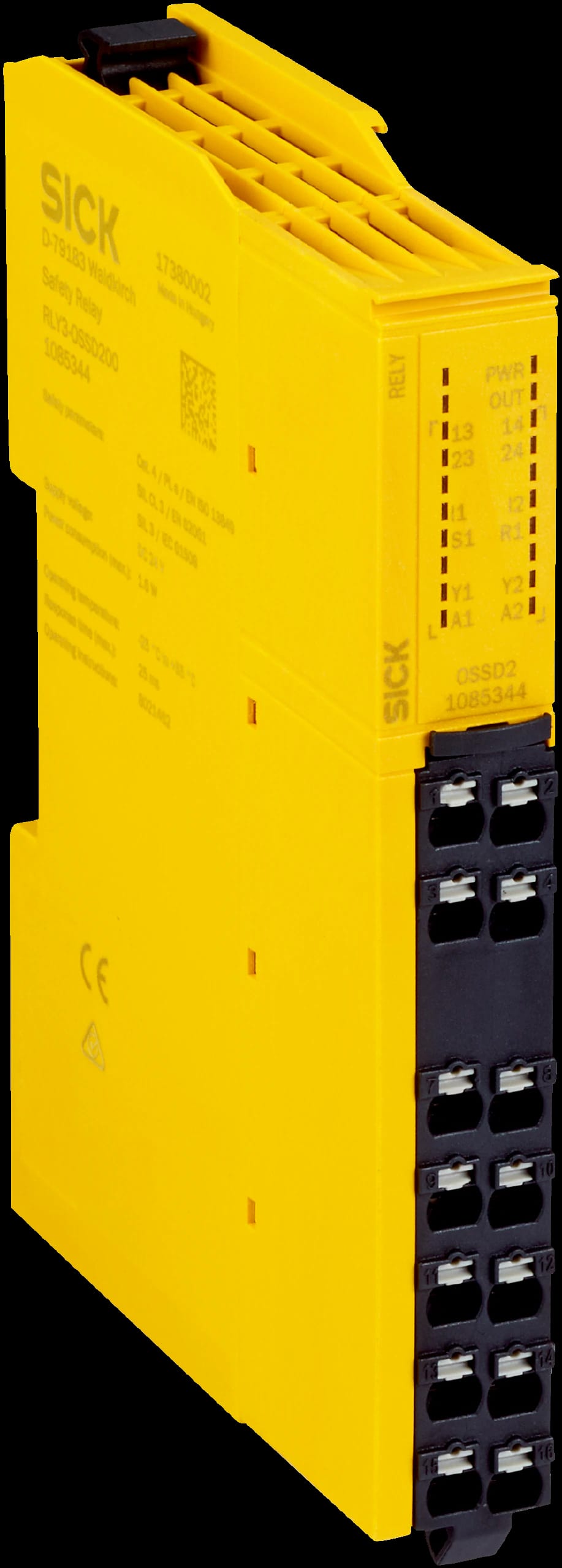

SICK 1085344

Descrizione del Prodotto

Il relè di sicurezza SICK 1085344, noto anche come RLY3-OSSD200, è progettato per applicazioni di valutazione e monitoraggio di sensori di sicurezza con uscite OSSD. Offre un’installazione rapida grazie al connettore frontale con terminali a molla e include funzioni integrate come il riarmo e il monitoraggio dei dispositivi esterni (EDM). Con una larghezza di soli 18 mm, consente un significativo risparmio di spazio nel quadro elettrico.

Specifiche Tecniche

– Serie: ReLy
– Tipo di montaggio: Guida DIN
– Tensione bobina: 24 V DC
– Forma del contatto: DPST-NA (2 Form A)
– Corrente di contatto: 6 A
– Tensione di commutazione: 250 V DC max
– Stile di terminazione: Terminale a molla
– Tempo di funzionamento: 10 ms
– Materiale contatto: Argento (Ag), oro (Au)
– Corrente di bobina: 6 mA
– Dimensioni (L x A x P): 18 mm x 124,6 mm x 85,5 mm
– Peso: 130 g
– Grado di protezione: IP20 (IEC 60529)
– Temperatura di funzionamento: da -25 °C a +55 °C
– Temperatura di stoccaggio: da -25 °C a +70 °C
– Umidità relativa: dal 10% al 95%, non condensante
– Emissione di interferenze: Conforme a IEC 61000-6-4
– Resistenza alle interferenze: Conforme a IEC 61326-3-1, IEC 61000-6-2, IEC 60947-5-1
– Livello di prestazione secondo EN ISO 13849-1: Livello e
– SIL secondo IEC 61508: 3

Caratteristiche Principali

– Facilità d’uso: Funzioni intelligenti per un’installazione e manutenzione semplificate.
– Design compatto: Larghezza ridotta per un maggiore spazio nel quadro elettrico.
– Tempi di risposta rapidi: Inferiori a 10 ms, a seconda del tipo.
– Diagnostica avanzata: LED di stato e interfacce diagnostiche per una risoluzione dei problemi intuitiva.
– Applicazioni versatili: Varianti per applicazioni universali e per connessioni in serie sicure con Flexi Loop.

Applicazioni

– Monitoraggio di sensori di sicurezza: Con uscite OSSD, interruttori di sicurezza equivalenti e unità di controllo a due mani.
– Integrazione con Flexi Loop: Connessione in serie sicura.
– Applicazioni di categoria di arresto 1: Con commutazione ritardata nel tempo degli elementi di azionamento.
– Estensione delle uscite: Per controllori di sicurezza.

Vantaggi

– Riduzione dei tempi di messa in servizio: Installazione e cablaggio rapidi con un unico connettore frontale.
– Sostituzione rapida dei moduli: Grazie al semplice rilascio dalla guida di montaggio con un solo clic.
– Risparmio di spazio: Alloggiamento più sottile del 20% rispetto alla versione precedente.
– Progettazione di macchine più compatte: Tempi di risposta brevi e distanze di sicurezza ridotte.
– Aumento della disponibilità della macchina: Opzioni diagnostiche complete.
– Lunga durata: Anche in processi altamente dinamici con molti cicli di commutazione.

Documentazione

Per ulteriori dettagli, consultare la scheda tecnica disponibile sul sito del produttore o presso i distributori autorizzati.
