SICK 1085683

Descrizione del Prodotto

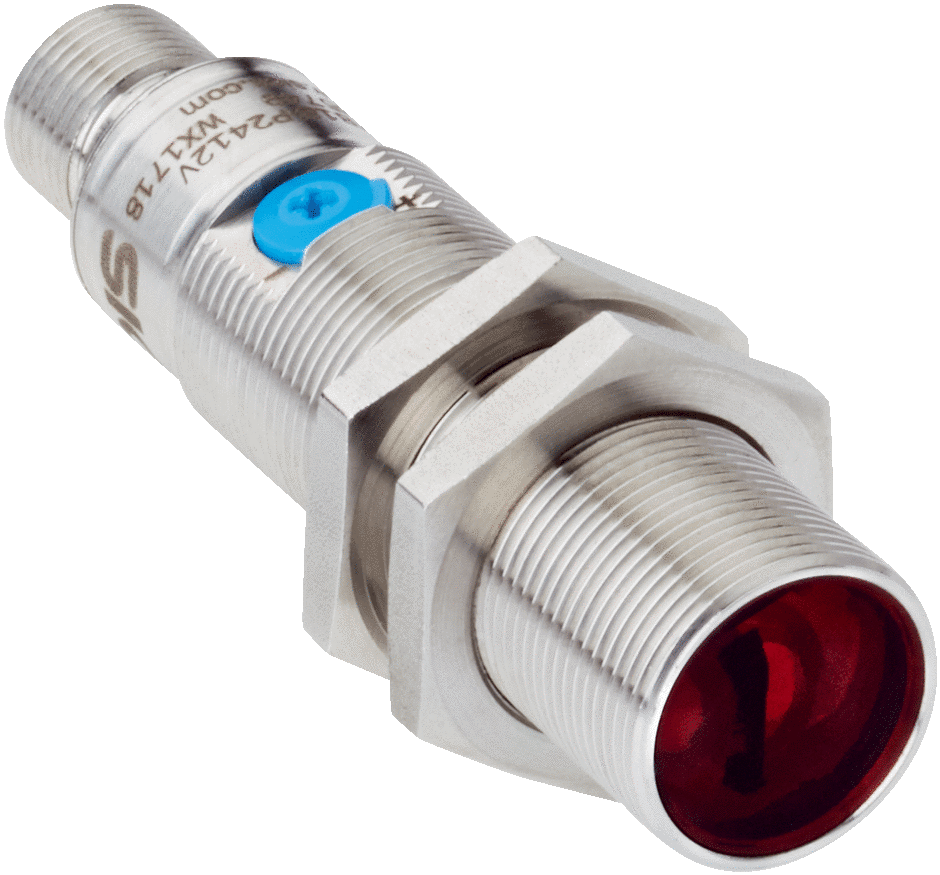

Il sensore fotoelettrico SICK GRTE18-P2412V (codice prodotto 1085683) è un dispositivo cilindrico progettato per il rilevamento affidabile di oggetti in applicazioni industriali. Utilizza la tecnologia di prossimità fotoelettrica energetica per garantire prestazioni elevate in ambienti difficili.

Caratteristiche Principali

– **Principio di rilevamento**: Sensore di prossimità fotoelettrico, energetico.

– **Dimensioni (L x A x P)**: 18 mm x 18 mm x 73,5 mm.

– **Design del corpo (emissione luminosa)**: Cilindrico.

– **Lunghezza del corpo**: 73,5 mm.

– **Diametro della filettatura (corpo)**: M18 x 1.

– **Asse ottico**: Assiale.

– **Portata massima**: 3 mm … 115 mm.

– **Portata effettiva**: 5 mm … 100 mm.

– **Tipo di luce**: Luce rossa visibile.

– **Sorgente luminosa**: LED PinPoint.

– **Dimensione del punto luminoso (distanza)**: Ø 8 mm (a 100 mm).

– **Lunghezza d’onda**: 650 nm.

– **Regolazione**: Potenziometro, 270°.

– **Applicazioni speciali**: Zone igieniche e di lavaggio.

Specifiche Meccaniche ed Elettroniche

– **Tensione di alimentazione**: 10 V DC … 30 V DC.

– **Ripple**: ± 5 Vpp.

– **Consumo di corrente**: 30 mA.

– **Uscita di commutazione**: PNP.

– **Funzione di uscita**: Complementare.

– **Modalità di commutazione**: Commutazione luce/buio.

– **Tensione del segnale PNP ALTO/BASSO**: VS – (≤ 3 V) / circa 0 V.

– **Corrente di uscita Imax**: 100 mA.

– **Tempo di risposta**: < 1.000 µs.

– **Frequenza di commutazione**: 500 Hz.

– **Tipo di connessione**: Connettore maschio M12, 4 pin.

– **Protezione del circuito**: A, B, D.

– **Classe di protezione**: III.

– **Peso**: 65 g.

– **Materiale del corpo**: Acciaio inossidabile V4A (1.4404, 316L).

– **Materiale delle ottiche**: Plastica, PMMA.

– **Coppia di serraggio massima**: 90 Nm.

– **Grado di protezione**: IP67, IP68, IP69K.

– **Elementi forniti**: Dadi di fissaggio (2x).

– **Compatibilità elettromagnetica (EMC)**: EN 60947-5-2.

– **Temperatura ambiente di funzionamento**: –25 °C … +55 °C.

– **Temperatura ambiente di stoccaggio**: –30 °C … +75 °C.

– **Numero file UL**: E348498.

Classificazioni

– **ECl@ss 5.0**: 27270903.

– **ECl@ss 5.1.4**: 27270903.

– **ECl@ss 6.0**: 27270903.

– **ECl@ss 6.2**: 27270903.

– **ECl@ss 7.0**: 27270903.

– **ECl@ss 8.0**: 27270903.

– **ECl@ss 8.1**: 27270903.

– **ECl@ss 9.0**: 27270903.

– **ECl@ss 10.0**: 27270904.

– **ECl@ss 11.0**: 27270904.

– **ETIM 5.0**: EC001821.

– **ETIM 6.0**: EC001821.

– **ETIM 7.0**: EC002719.

– **UNSPSC 16.0901**: 39121528.

Applicazioni

Il sensore GRTE18-P2412V è ideale per applicazioni in zone igieniche e di lavaggio, grazie al suo design robusto e al grado di protezione elevato. È adatto per il rilevamento preciso di oggetti in ambienti industriali difficili.

Note

1) I valori specificati si riferiscono a un target standard con riflettanza del 90%.

2) LED PinPoint: LED a emissione di luce rossa con punto luminoso ben definito.

3) La commutazione luce/buio è selezionabile tramite cablaggio.

4) Protezione contro il cortocircuito: sì.

5) Tempo di risposta: < 1.000 µs.

6) Frequenza di commutazione: 500 Hz.

7) Protezione contro l’inversione di polarità: sì.

8) Protezione contro i picchi di tensione: sì.

9) Protezione contro il cortocircuito dell’uscita: sì.

10) Grado di protezione IP67: protezione contro l’immersione temporanea.

11) Grado di protezione IP69K: protezione contro la pulizia ad alta pressione e alta temperatura.

12) Temperatura ambiente di funzionamento: –25 °C … +55 °C.
