SICK 2094788

Descrizione del Prodotto

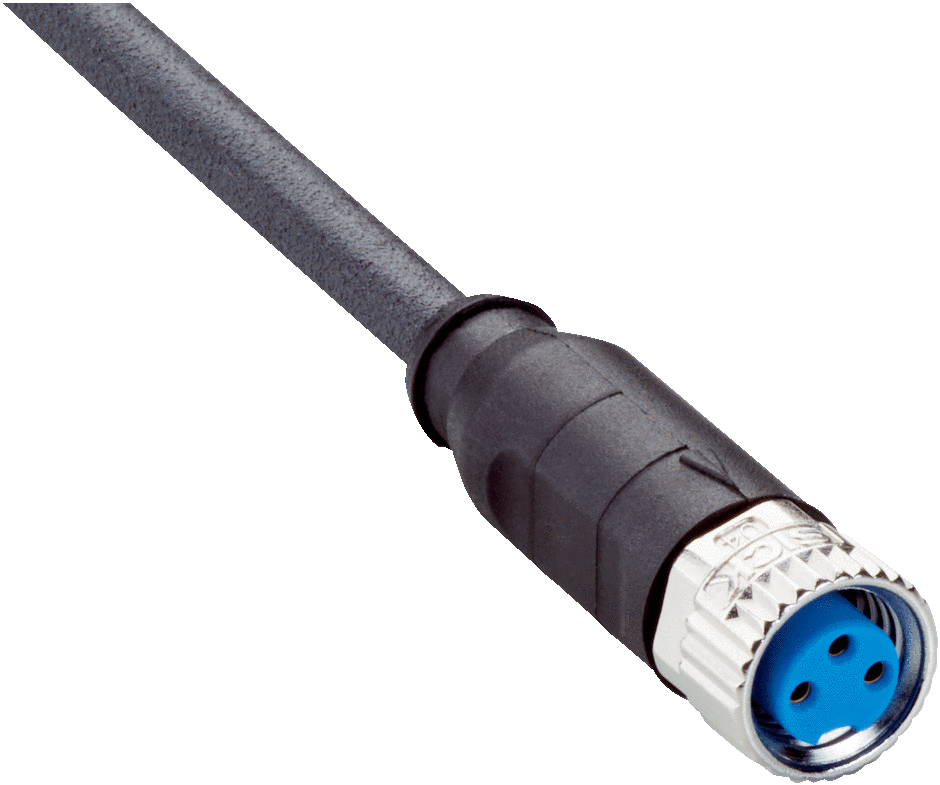

Il cavo SICK 2094788 è un cavo sensore/attuatore non schermato, progettato per applicazioni industriali. Presenta un connettore femmina M8 a 3 pin, diritto e codificato A su un’estremità, mentre l’altra estremità è costituita da fili liberi. Il cavo ha una lunghezza di 5 metri ed è realizzato in poliuretano (PUR) privo di alogeni, con una guaina di colore nero.

Specifiche Tecniche

– Tipo di connessione testa A: Connettore femmina, M8, 3 pin, diritto, codificato A
– Tipo di connessione testa B: Fili liberi
– Materiale connettore: TPU
– Colore connettore: Nero
– Materiale dado di bloccaggio: Zinco pressofuso, nichelato
– Materiale guarnizione: FKM
– Coppia di serraggio: 0,4 Nm
– Chiave di serraggio: 9
– Cavo: 5 m, 3 fili, PUR, privo di alogeni
– Materiale guaina: PUR, privo di alogeni
– Colore guaina: Nero
– Diametro cavo: 4,1 mm
– Sezione conduttore: 0,25 mm²
– Schermatura: Non schermato
– Raggio di curvatura in uso flessibile: > 10 x diametro cavo
– Raggio di curvatura in posizione fissa: > 5 x diametro cavo
– Raggio di curvatura in operazione con catena portacavi: > 10 x diametro cavo
– Cicli di piegatura: 10.000.000
– Tensione nominale: ≤ 60 V AC/DC
– Tensione di impulso nominale: 1,5 kV
– Carico di corrente: 4 A
– Velocità di traslazione: 3 m/s
– Distanza di percorrenza: 10 m
– Accelerazione: ≤ 10 m/s²
– Tipo di segnale: Cavo sensore/attuatore
– Forza di torsione: 180° / 1 m
– Cicli di torsione: 2.000.000
– Cicli al minuto: 35
– Autorizzazioni: UL
– Numero file UL: E335179
– Grado di protezione: IP65 / IP66K / IP67
– Classe di contaminazione: 3
– Resistenza di isolamento: 100 MΩ
– Categoria di sovratensione: III
– Resistenza di isolamento specifica: 30 mΩ
– Resistenza termica del cavo: Ritardante di fiamma secondo UL 1581, test di fiamma orizzontale/CSA FT2 / IEC 60332-1, IEC 60332-2-2
– Classificazioni ECl@ss: 5.0: 19030312; 5.1.4: 19030312; 6.0: 27060304; 6.2: 27060304; 7.0: 27060304; 8.0: 27060304; 8.1: 27060304; 9.0: 27060304; 10.0: 27060304; 11.0: 27060304
– Temperatura ambiente in uso flessibile: –25 °C … +80 °C
– Temperatura ambiente in posizione fissa: –40 °C … +80 °C
– Temperatura ambiente in operazione con catena portacavi: –25 °C … +80 °C
– Temperatura ambiente testa: –25 °C … +85 °C
– Peso unitario netto: 0,117 kg
– Volume unitario: 486,0 cm³
– Dimensioni: 18,000 x 1,500 x 18,000 mm
– Paese di origine: Germania

Applicazioni

Il cavo SICK 2094788 è ideale per l’uso in ambienti industriali, in particolare in zone con oli e lubrificanti, operazioni con catene portacavi e applicazioni robotiche. La sua costruzione robusta e le specifiche tecniche lo rendono adatto a condizioni operative impegnative.

Certificazioni

Il prodotto è certificato UL con il numero di file E335179, garantendo conformità agli standard di sicurezza e qualità.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita dal produttore.
