SICK 2095771

Descrizione del Prodotto

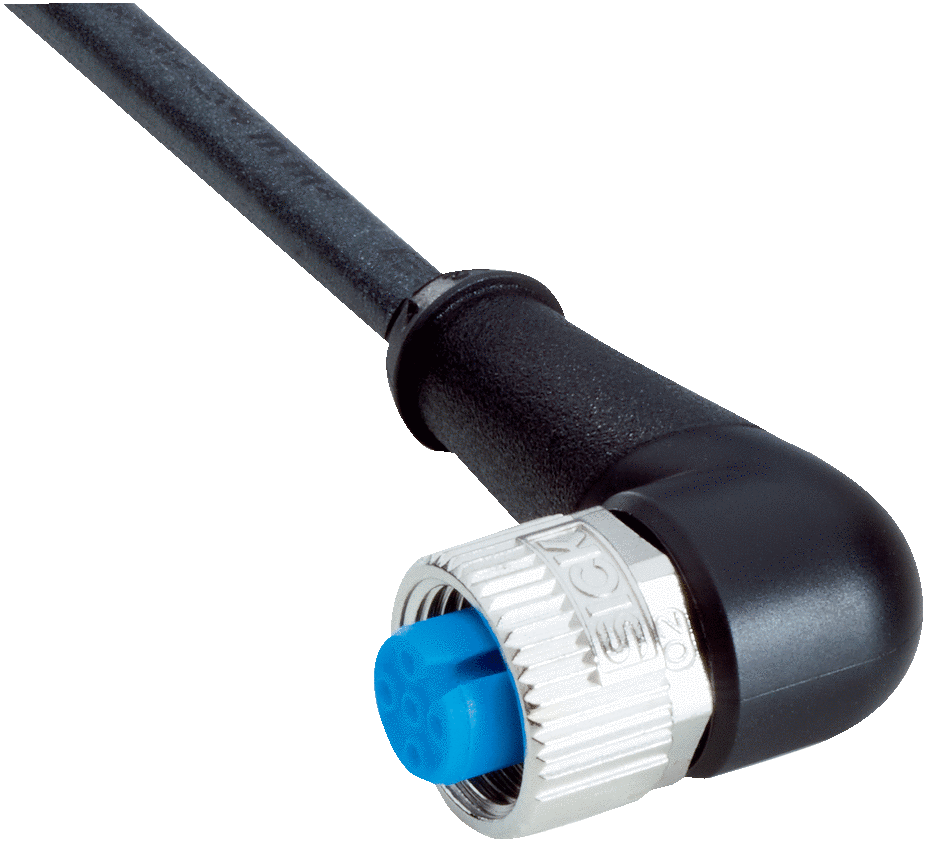

Il cavo SICK 2095771, modello YG2A14-250UB3XLEAX, è un cavo sensore/attuatore progettato per applicazioni industriali. Presenta un connettore femmina M12 a 4 poli angolato su un’estremità e fili liberi sull’altra, con una lunghezza totale di 25 metri.

Specifiche Tecniche

– Tipo di connessione testa A: Connettore femmina, M12, 4 poli, angolato, codifica A
– Tipo di connessione testa B: Fili liberi
– Materiale del connettore: TPU
– Colore del connettore: Nero
– Materiale del dado di bloccaggio: Zinco pressofuso, nichelato
– Materiale della guarnizione: FKM
– Coppia di serraggio: 0,6 Nm
– Chiave di serraggio: 13
– Cavo: 25 m, 4 fili, PUR, privo di alogeni
– Materiale della guaina: PUR, privo di alogeni
– Colore della guaina: Nero
– Diametro del cavo: 4,5 mm
– Sezione del conduttore: 0,34 mm²
– Schermatura: Non schermato
– Raggio di curvatura:
– Uso flessibile: > 10 x diametro del cavo
– Posizione fissa: > 5 x diametro del cavo
– Operazione in catena portacavi: > 10 x diametro del cavo
– Cicli di piegatura: 10.000.000
– Tensione nominale del cavo: 300 V AC
– Tensione di prova del cavo: 2.500 V AC
– Tensione di riferimento:
– 250 V AC
– 250 V DC
– Tensione nominale di impulso: 2,5 kV
– Carico di corrente: 4 A
– Velocità di traslazione: 3 m/s
– Distanza di viaggio: 10 m
– Accelerazione: ≤ 10 m/s²
– Tipo di segnale: Cavo sensore/attuatore
– Forza di torsione: 180° / 1 m
– Cicli di torsione: 2.000.000
– Cicli al minuto: 35
– Applicazioni: Zone con oli e lubrificanti, operazione in catena portacavi, robot
– Autorizzazioni: CE, UL
– Numero file UL: E335179
– Grado di protezione: IP65 / IP66K / IP67
– Temperatura di esercizio:
– Uso flessibile: –25 °C … +80 °C
– Posizione fissa: –40 °C … +80 °C
– Operazione in catena portacavi: –25 °C … +80 °C
– Testa: –25 °C … +85 °C
– Classe di contaminazione: 3
– Resistenza di isolamento: 100 MΩ
– Categoria di sovratensione: III
– Resistenza di isolamento specifica: 30 mΩ
– Resistenza termica, tubazione: Ritardante di fiamma secondo UL 1581, test di fiamma orizzontale/CSA FT2 / IEC 60332-1, IEC 60332-2-2

Classificazioni

– ECLASS 5.0: 19030312
– ECLASS 5.1.4: 19030312
– ECLASS 6.0: 27060304
– ECLASS 6.2: 27060304
– ECLASS 7.0: 27060304
– ECLASS 8.0: 27060304
– ECLASS 8.1: 27060304
– ECLASS 9.0: 27060304
– ECLASS 10.0: 27060304
– ECLASS 11.0: 27060304
– ECLASS 12.0: 27060304
– ETIM 5.0: EC000830
– ETIM 6.0: EC000830
– ETIM 7.0: EC003249
– ETIM 8.0: EC003249
– UNSPSC 16.0901: 26121604

Specifiche

– Peso unitario: 0,707 kg
– Peso netto unitario: 0,707 kg
– Volume unitario: 1.694 cm³
– Dimensioni: 22,000 x 3,500 x 22,000 mm
– Paese di origine: Repubblica Ceca

Applicazioni

Il cavo SICK 2095771 è ideale per l’uso in ambienti industriali, in particolare in zone con oli e lubrificanti, operazioni in catena portacavi e applicazioni robotiche.

Autorizzazioni

Il prodotto è certificato CE e UL, con numero di file UL E335179.

Grado di Protezione

Il cavo offre un grado di protezione IP65 / IP66K / IP67, garantendo resistenza alla polvere e all’acqua.

Temperatura di Esercizio

– Uso flessibile: –25 °C … +80 °C
– Posizione fissa: –40 °C … +80 °C
– Operazione in catena portacavi: –25 °C … +80 °C
– Testa: –25 °C … +85 °C

Resistenza Termica

Il cavo è ritardante di fiamma secondo UL 1581, test di fiamma orizzontale/CSA FT2 / IEC 60332-1, IEC 60332-2-2.

Classificazioni

– ECLASS: 19030312
– ETIM: EC000830
– UNSPSC: 26121604

Specifiche Fisiche

– Peso unitario: 0,707 kg
– Volume unitario: 1.694 cm³
– Dimensioni: 22,000 x 3,500 x 22,000 mm
– Paese di origine: Repubblica Ceca

Note

Il cavo è progettato per resistere a condizioni industriali difficili, inclusi ambienti con oli e lubrificanti, ed è adatto per l’uso in operazioni in catena portacavi e applicazioni robotiche.
