SICK 6020973

Descrizione

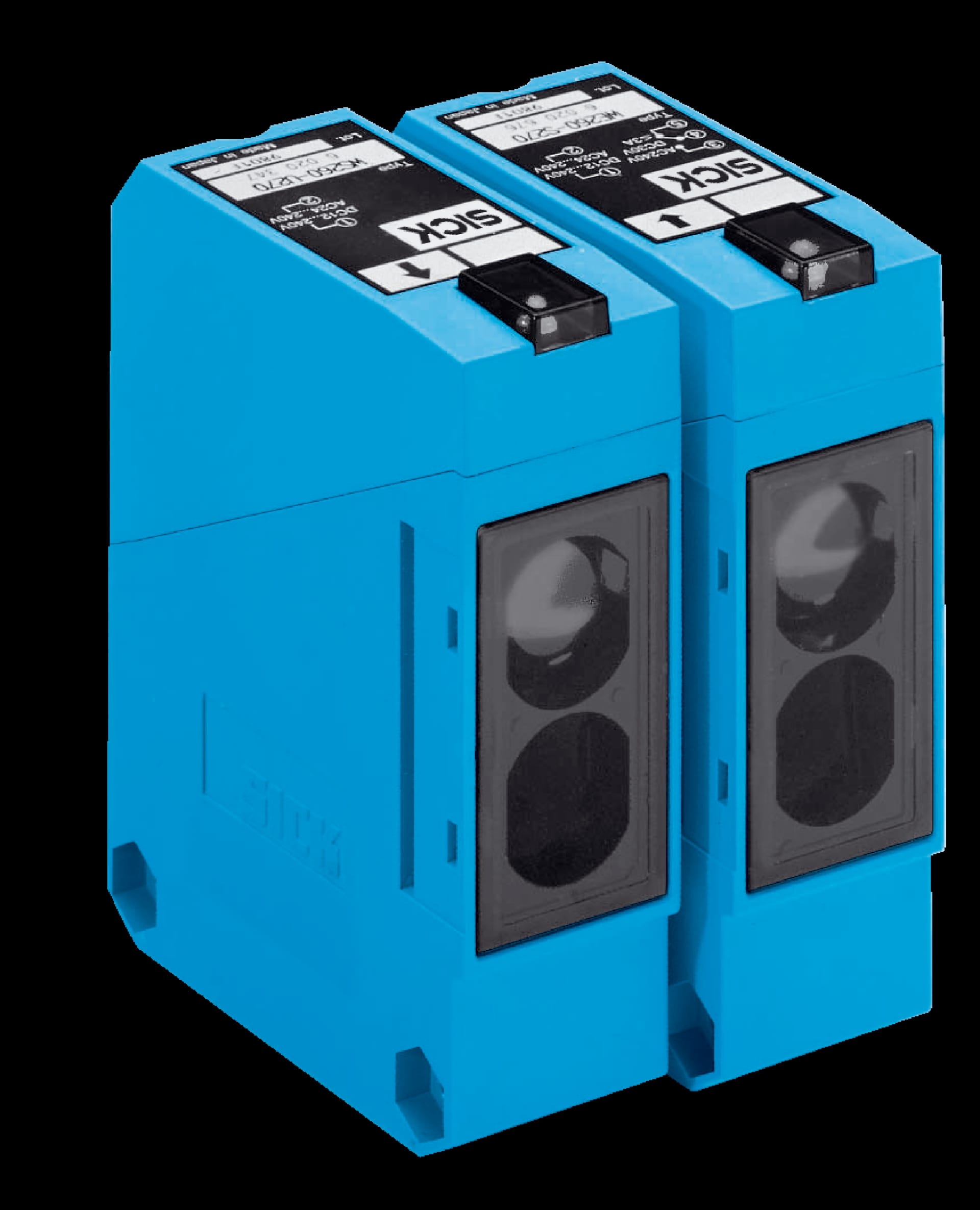

Il sensore fotoelettrico a sbarramento SICK WS/WE260-F270 (codice prodotto 6020973) è progettato per applicazioni industriali che richiedono un rilevamento affidabile e preciso. Questo dispositivo compatto offre una portata di rilevamento fino a 35 metri e utilizza una luce rossa visibile per garantire un allineamento semplice e accurato.

Caratteristiche principali

– Tipo di dispositivo: Sensore fotoelettrico a sbarramento
– Principio di rilevamento: Sensore fotoelettrico a sbarramento
– Dimensioni (L x A x P): 25 mm x 78 mm x 63 mm
– Design della custodia (emissione di luce): Rettangolare
– Portata massima: 0 m … 35 m
– Portata di rilevamento: 0 m … 30 m
– Tipo di luce: Luce rossa visibile
– Sorgente luminosa: LED
– Dimensione del punto luminoso (distanza): Ø 700 mm (30 m)
– Angolo di dispersione: Circa 1,4°
– Regolazione: Potenziometro, 270°

Specifiche meccaniche ed elettroniche

– Tensione di alimentazione: 10 V DC … 30 V DC
– Ripple: < 5 V_pp
– Consumo di corrente, trasmettitore: 20 mA
– Consumo di corrente, ricevitore: 35 mA
– Uscita di commutazione: PNP
– Modalità di commutazione: Commutazione luce/buio
– Selettore modalità di commutazione: Selezionabile tramite selettore luce/buio
– Corrente di uscita I_max: ≤ 100 mA
– Tempo di risposta: ≤ 0,5 ms
– Frequenza di commutazione: 1.000 Hz
– Angolo di ricezione: Circa 20°
– Tipo di connessione: Pressacavo
– Protezione del circuito: A, B, C, D
– Classe di protezione: II
– Peso: 120 g
– Materiale della custodia: Plastica, ABS
– Materiale delle ottiche: Plastica, PC
– Grado di protezione: IP67
– Accessori forniti: Staffa di montaggio BEF-W260
– Ingresso test trasmettitore off: TE a 0 V
– Temperatura ambiente di funzionamento: –25 °C … +55 °C
– Temperatura ambiente di stoccaggio: –40 °C … +70 °C

Note

– La durata media del LED è di 100.000 ore a T_U = +25 °C.
– I valori limite quando operati in rete protetta da cortocircuito sono: max. 8 A.
– Il ripple non deve superare o scendere al di sotto delle tolleranze di U_v.
– Consumo di corrente senza carico.
– Tempo di transito del segnale con carico resistivo.
– Con rapporto luce/buio 1:1.
– A = Protezione contro l’inversione di polarità delle connessioni V_S.
– B = Protezione contro l’inversione di polarità degli ingressi e delle uscite.
– C = Soppressione delle interferenze.
– D = Protezione contro sovracorrente e cortocircuito delle uscite.
– Tensione di riferimento: 50 V DC.

Dimensioni e peso

– Peso: 0,366 kg
– Dimensioni: 8,2 × 8,0 × 8,5 cm

Applicazioni

Il sensore fotoelettrico WS/WE260-F270 è ideale per applicazioni industriali che richiedono un rilevamento preciso e affidabile su lunghe distanze, come il controllo di presenza, il conteggio di oggetti e la rilevazione di posizioni in ambienti difficili.

Contenuto della confezione

Il prodotto include una staffa di montaggio BEF-W260 per facilitare l’installazione.

Note aggiuntive

Per garantire prestazioni ottimali, si consiglia di seguire le linee guida del produttore per l’installazione e la manutenzione del sensore.
