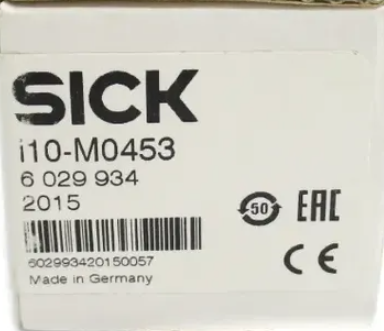

SICK 6029934

Descrizione del Prodotto

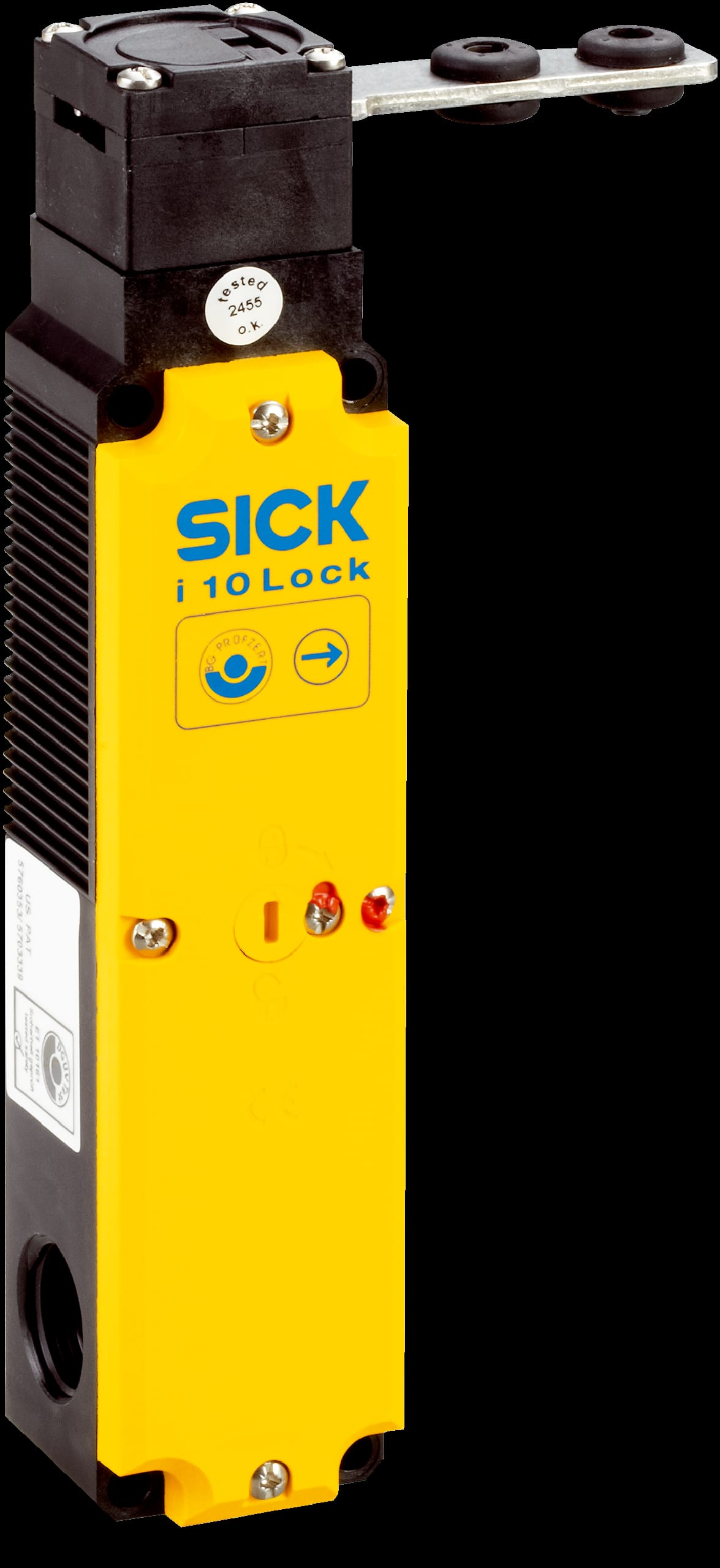

L’interruttore di sicurezza SICK i10-M0453 Lock (codice prodotto 6029934) è un dispositivo di interblocco elettromeccanico progettato per garantire la sicurezza nelle applicazioni industriali. Utilizza un principio di bloccaggio a rilascio tramite solenoide, richiedendo alimentazione per sbloccare il meccanismo. Il dispositivo offre una forza di bloccaggio massima di 1.300 N, assicurando un’interruzione affidabile dell’alimentazione in situazioni di emergenza. È dotato di un alloggiamento in termoplastica rinforzata con fibra di vetro e presenta un grado di protezione IP67, rendendolo resistente alla polvere e all’acqua. L’interruttore è conforme agli standard CE e cULus.

Specifiche Tecniche

– **Principio di Bloccaggio:** Rilascio tramite solenoide (Power to release)
– **Forza di Bloccaggio Massima (F_max):** 1.300 N
– **Forza di Bloccaggio Nominale (F_Zh):** 1.000 N
– **Forza di Attuazione:** ≥ 10 N
– **Frequenza di Attuazione:** ≤ 1.200 operazioni/ora
– **Direzioni di Attuazione:** 4
– **Velocità di Avvicinamento:** ≤ 20 m/min
– **Contatti di Monitoraggio del Solenoide:** 2 NC (azione positiva)
– **Contatti di Monitoraggio della Porta:** 2 NC (azione positiva)
– **Tensione di Alimentazione del Solenoide:** 24 V DC (20,4 V DC … 26,4 V DC)
– **Consumo di Potenza:** ≤ 8 W
– **Corrente Nominale:** 4 A (230 V AC), 4 A (24 V DC)
– **Tensione Nominale di Isolamento (U_i):** 250 V
– **Tensione di Impulso Nominale (U_imp):** 2.500 V
– **Categoria di Utilizzo:** AC-15/DC-13 (IEC 60947-5-1)
– **Principio di Commutazione:** Elemento di commutazione a scatto lento
– **Connessione:** Pressacavo, 3 x M20
– **Sezione del Conduttore:** 0,34 mm² … 1,5 mm²
– **Materiale dell’Alloggiamento:** Termoplastica rinforzata con fibra di vetro
– **Peso:** 0,46 kg
– **Temperatura di Funzionamento:** -20°C … +55°C
– **Grado di Protezione:** IP67 (IEC 60529)
– **Vita Meccanica:** 1 x 10⁶ cicli di commutazione
– **Parametro B_10d:** 3 x 10⁶ cicli di commutazione (con carico ridotto)
– **Tipo:** Tipo 2 (EN ISO 14119)
– **Livello di Codifica dell’Attuatore:** Basso (EN ISO 14119)
– **Stato Sicuro in Caso di Guasto:** Lo switch non dispone di rilevamento interno dei guasti e non è in grado di assumere uno stato sicuro in caso di guasto. Il rilevamento dei guasti viene eseguito dall’unità logica di sicurezza collegata.
– **Connessione in Serie Sicura:** Nessuna, solo cablaggio individuale (con diagnostica)
– **Classificazioni:**
– ECLASS 5.0: 27272603
– ECLASS 6.0: 27272603
– ECLASS 7.0: 27272603
– ECLASS 8.0: 27272603
– ECLASS 9.0: 27272603
– ECLASS 10.0: 27272603
– ECLASS 11.0: 27272603
– ECLASS 12.0: 27272603
– ETIM 5.0: EC002593
– ETIM 6.0: EC002593
– ETIM 7.0: EC002593
– ETIM 8.0: EC002593
– UNSPSC 16.0901: 39122205
– **Paese di Origine:** Germania
– **Dimensioni:** 192 mm x 42 mm x 40 mm
– **Standard Conformi:** CE, cULus
– **Categoria di Contaminazione:** 3
– **Protezione da Cortocircuito:** 4 A gG
– **Tensione di Commutazione Minima:** ≥ 12 V DC
– **Corrente di Commutazione Minima:** ≥ 1 mA (24 V DC)
– **Tempo di Accensione del Magnete:** 100%
– **Principio di Bloccaggio:** Power to release
– **Vita Meccanica:** 1 x 10⁶ cicli di commutazione
– **Temperatura di Stoccaggio:** -20°C … +55°C
– **Classificazioni:**
– ECLASS 5.0: 27272603
– ECLASS 5.1.4: 27272603
– ECLASS 6.0: 27272603
– ECLASS 6.2: 27272603
– ECLASS 7.0: 27272603
– ECLASS 8.0: 27272603
– ECLASS 8.1: 27272603
– ECLASS 9.0: 27272603
– ECLASS 10.0: 27272603
– ECLASS 11.0: 27272603
– ECLASS 12.0: 27272603
– ETIM 5.0: EC002593
– ETIM 6.0: EC002593
– ETIM 7.0: EC002593
– ETIM 8.0: EC002593
– UNSPSC 16.0901: 39122205
– **Peso Unitario Netto:** 0,466 kg
– **Volume Unitario:** 547,2 cm³
– **Misure:** 5.000 x 4.800 x 22.800 mm
– **Paese di Origine:** Germania

Applicazioni

L’interruttore di sicurezza SICK i10-M0453 Lock è ideale per applicazioni industriali che richiedono un controllo affidabile dell’accesso e la protezione di macchinari e processi. La sua costruzione robusta e le specifiche tecniche lo rendono adatto per ambienti industriali esigenti.

Note

Per un funzionamento ottimale, assicurarsi che l’installazione e la manutenzione siano eseguite da personale qualificato, seguendo le linee guida fornite dal produttore. Verificare sempre la
