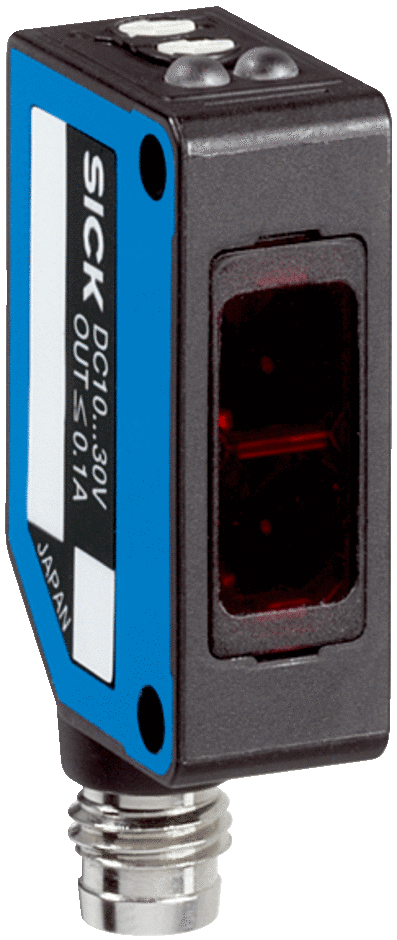

SICK 6030709

Descrizione del Prodotto

Il sensore fotoelettrico a riflessione WL100L-F2131 di SICK è progettato per applicazioni industriali che richiedono rilevamento preciso e affidabile. Utilizza una sorgente laser a luce rossa visibile e offre un’ampia gamma di rilevamento, rendendolo ideale per il rilevamento di oggetti piccoli e per applicazioni ad alta velocità.

Caratteristiche Principali

– **Principio di rilevamento:** Sensore fotoelettrico a riflessione con doppia lente.

– **Dimensioni (L x A x P):** 11 mm x 31 mm x 20 mm.

– **Design della custodia:** Rettangolare, slim.

– **Distanza di rilevamento massima:** 0,08 m … 12 m.

– **Distanza di rilevamento effettiva:** 0,08 m … 10 m.

– **Tipo di luce:** Luce rossa visibile.

– **Sorgente luminosa:** Laser.

– **Classe laser:** 1.

– **Lunghezza d’onda:** 650 nm.

– **Dimensione del punto luminoso (a 10 m):** Ø 12 mm.

– **Regolazione della sensibilità:** Potenziometro, 270°.

Specifiche Elettriche

– **Tensione di alimentazione:** 10 V DC … 30 V DC.

– **Ripple:** ± 10 %.

– **Consumo di corrente:** ≤ 30 mA.

– **Tipo di uscita:** PNP.

– **Modalità di commutazione:** Commutazione chiaro/scuro, selezionabile tramite interruttore rotativo.

– **Tensione di segnale PNP HIGH/LOW:** UV – 1,8 V / ca. 0 V.

– **Corrente di uscita massima:** ≤ 100 mA.

– **Tempo di risposta:** < 0,25 ms.

– **Frequenza di commutazione:** 2.000 Hz.

Specifiche Meccaniche

– **Tipo di connessione:** Connettore M8, 3 poli.

– **Peso:** 10 g.

– **Filtro di polarizzazione:** Sì.

– **Materiale della custodia:** Plastica (ABS/PC/POM).

– **Materiale delle ottiche:** Plastica (PMMA).

– **Grado di protezione:** IP65.

– **Accessori forniti:** Staffa di montaggio in acciaio inossidabile (1.4301/304) BEF-W100-A, riflettore P250F.

Condizioni Ambientali

– **Temperatura di funzionamento:** –10 °C … +50 °C.

– **Temperatura di stoccaggio:** –40 °C … +70 °C.

Applicazioni Tipiche

Il sensore WL100L-F2131 è ideale per applicazioni industriali che richiedono un rilevamento preciso di oggetti piccoli o in movimento rapido, grazie alla sua elevata frequenza di commutazione e alla precisione del laser di classe 1.
