SICK 6033188

Descrizione del Prodotto

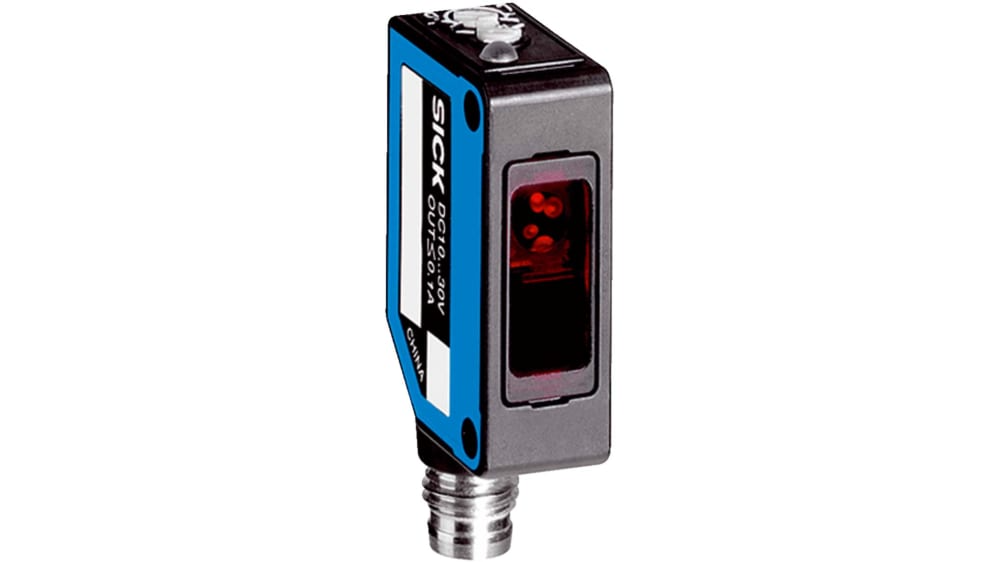

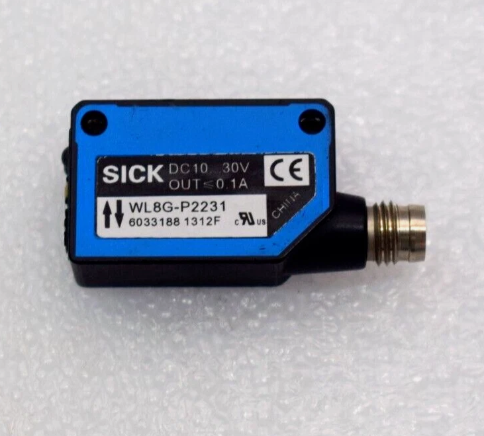

Il sensore fotoelettrico WL8G-P2231 di SICK è progettato per la rilevazione affidabile di oggetti trasparenti in applicazioni a corto raggio. Grazie all’ottica di autocollimazione, il riflettore può essere posizionato molto vicino alla parte frontale del sensore, eliminando gli angoli ciechi e permettendo il rilevamento attraverso spazi ristretti. Il design compatto con fori di montaggio filettati M3 assicura un’installazione semplice e sicura.

Caratteristiche Principali

• Autocollimazione per rilevamento preciso di oggetti trasparenti.
• Alloggiamento miniaturizzato con fori di montaggio filettati M3 integrati.
• Selezione della commutazione chiaro/scuro tramite interruttore rotativo.
• Portata di rilevamento regolabile fino a 3 metri.
• Accessori necessari inclusi nella fornitura: staffa di montaggio in acciaio inox (BEF-W100-A) e riflettore P250F.

Benefici

• Rilevamento affidabile di oggetti trasparenti anche a distanze molto brevi, senza angoli ciechi.
• Punto luminoso altamente visibile per un allineamento rapido e semplice.
• Rilevamento efficace di tutti i materiali, inclusi oggetti piccoli e/o trasparenti, con attenuazione minima del 15%.
• Accessori inclusi che riducono i costi di installazione e approvvigionamento.
• Fori di montaggio M3 per un’installazione rapida.

Specifiche Tecniche

• Principio di rilevamento: Sensore fotoelettrico a riflessione con autocollimazione.
• Dimensioni (L x A x P): 11 mm x 31 mm x 20 mm.
• Portata di rilevamento: 0 m … 3 m.
• Tipo di luce: Luce rossa visibile polarizzata.
• Sorgente luminosa: LED con lunghezza d’onda di 650 nm.
• Regolazione: Potenziometro, 270°.
• Dimensione del punto luminoso (distanza): Ø 70 mm (a 2 m).
• Tensione di alimentazione: 10 V DC … 30 V DC.
• Consumo di corrente: ≤ 30 mA.
• Uscita di commutazione: PNP, commutazione chiaro/scuro selezionabile manualmente.
• Corrente di uscita max.: 100 mA.
• Tempo di risposta: ≤ 0,5 ms.
• Frequenza di commutazione: 1.000 Hz.
• Tipo di connessione: Connettore M8, 4 poli.
• Materiale dell’alloggiamento: Plastica ABS.
• Materiale della lente: PMMA.
• Grado di protezione: IP67.
• Temperatura di funzionamento: -25 °C … +55 °C.

Accessori Inclusi

• Staffa di montaggio in acciaio inox (1.4301/304) BEF-W100-A.
• Riflettore P250F.

Applicazioni

Il sensore WL8G-P2231 è ideale per applicazioni che richiedono il rilevamento preciso di oggetti trasparenti, come bottiglie in PET, vetro o film plastici, in settori quali l’imballaggio, l’industria alimentare e delle bevande, e l’automazione industriale.

Note

Per garantire prestazioni ottimali, si consiglia di seguire le linee guida del produttore per l’installazione e la manutenzione del sensore.
