SICK 6048912

Descrizione del Prodotto

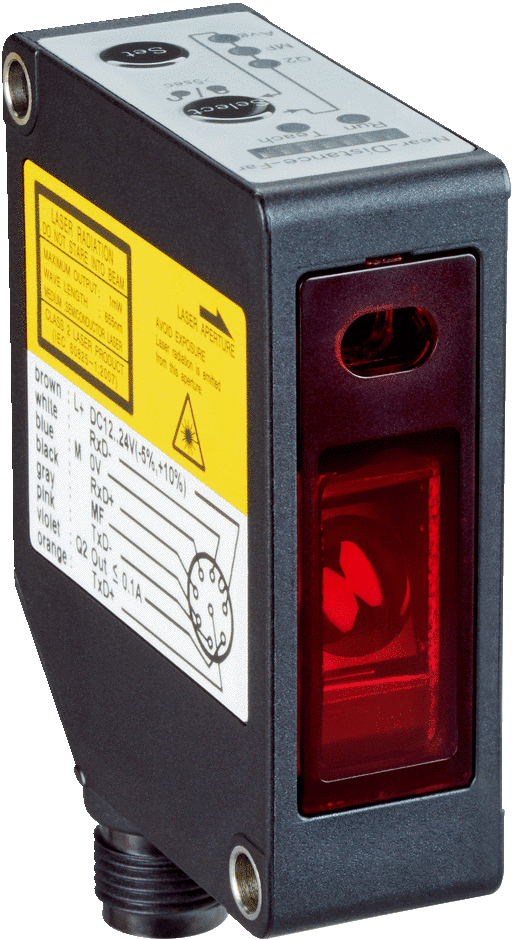

Il sensore di distanza laser OD2-P300W200I0 di SICK è progettato per misurazioni precise in un intervallo da 100 mm a 500 mm. Utilizza una sorgente laser di classe 2 per garantire misurazioni affidabili su oggetti naturali.

Specifiche Tecniche

Meccanica/Elettronica

– Tensione di alimentazione: 12 V DC … 24 V DC

– Consumo di potenza: ≤ 2,88 W

– Tempo di riscaldamento: ≤ 30 min

– Materiale della custodia: Plastica (PBT)

– Materiale della finestra: Plastica (PMMA)

– Tipo di connessione: Connettore maschio M12, 8 pin, unità di connessione girevole

– Indicazione: Barra grafica della distanza, fino a 8 LED di stato

– Peso: 70 g

– Dimensioni (L x A x P): 20,4 mm x 60 mm x 50 mm

– Grado di protezione: IP67

– Classe di protezione: III

Parametri di Sicurezza

– MTTF_D: 101 anni

– DC_avg: 0%

Prestazioni

– Intervallo di misurazione: 100 mm … 500 mm

– Target: Oggetti naturali

– Ripetibilità: 100 µm

– Linearità: ± 1.200 µm

– Tempo di risposta: ≥ 1 ms

– Frequenza di misurazione: ≤ 1,33 kHz

– Tempo di uscita: ≥ 0,75 ms

– Sorgente luminosa: Laser, rosso

– Classe laser: 2 (IEC 60825-1:2014, EN 60825-1:2014)

– Dimensione tipica del punto luminoso (distanza): 1,9 mm x 3,9 mm (a 300 mm)

Funzioni Aggiuntive

– Impostazione del valore medio: 1 … 64x

– Regolazione automatica della sensibilità

– Uscite analogiche programmabili

– Uscita analogica invertibile

– Teach-in dell’uscita digitale

– Uscita di commutazione invertibile

– Ingresso multifunzionale: spegnimento laser / teach-in esterno / trigger

– Modalità di commutazione: distanza dall’oggetto (DtO), finestra (Wnd)

Interfacce

– Uscita digitale: 2 x PNP, corrente massima di uscita ≤ 100 mA

– Uscita analogica: 1 x uscita in corrente (4 mA … 20 mA, ≤ 300 Ω), risoluzione 16 bit

– Ingresso multifunzionale (MF): 1 x MF

Dati Ambientali

– Temperatura ambiente, funzionamento: –10 °C … +40 °C

– Temperatura ambiente, stoccaggio: –20 °C … +60 °C

– Umidità relativa dell’aria (non condensante): 35% … 95%

– Deriva termica: ± 0,08% FS/K (FS = Full Scale = Intervallo di misurazione del sensore)

– Immunità tipica alla luce ambientale: Luce artificiale: ≤ 3.000 lx; Luce solare: ≤ 10.000 lx

– Resistenza alle vibrazioni: 10 Hz … 55 Hz (ampiezza 1,5 mm, assi x, y, z 2 ore ciascuno)

– Resistenza agli urti: 50 G (assi x, y, z 3 volte ciascuno)

Classificazioni

– eCl@ss 5.0: 27270801

– eCl@ss 12.0: 27270916

– ETIM 8.0: EC001825

– UNSPSC 16.0901: 41111613

Dimensioni e Peso

– Peso unitario: 0,138 kg

– Volume unitario: 624,75 cm³

– Dimensioni: 8,5 cm x 7,0 cm x 10,5 cm

Paese di Origine

Giappone
