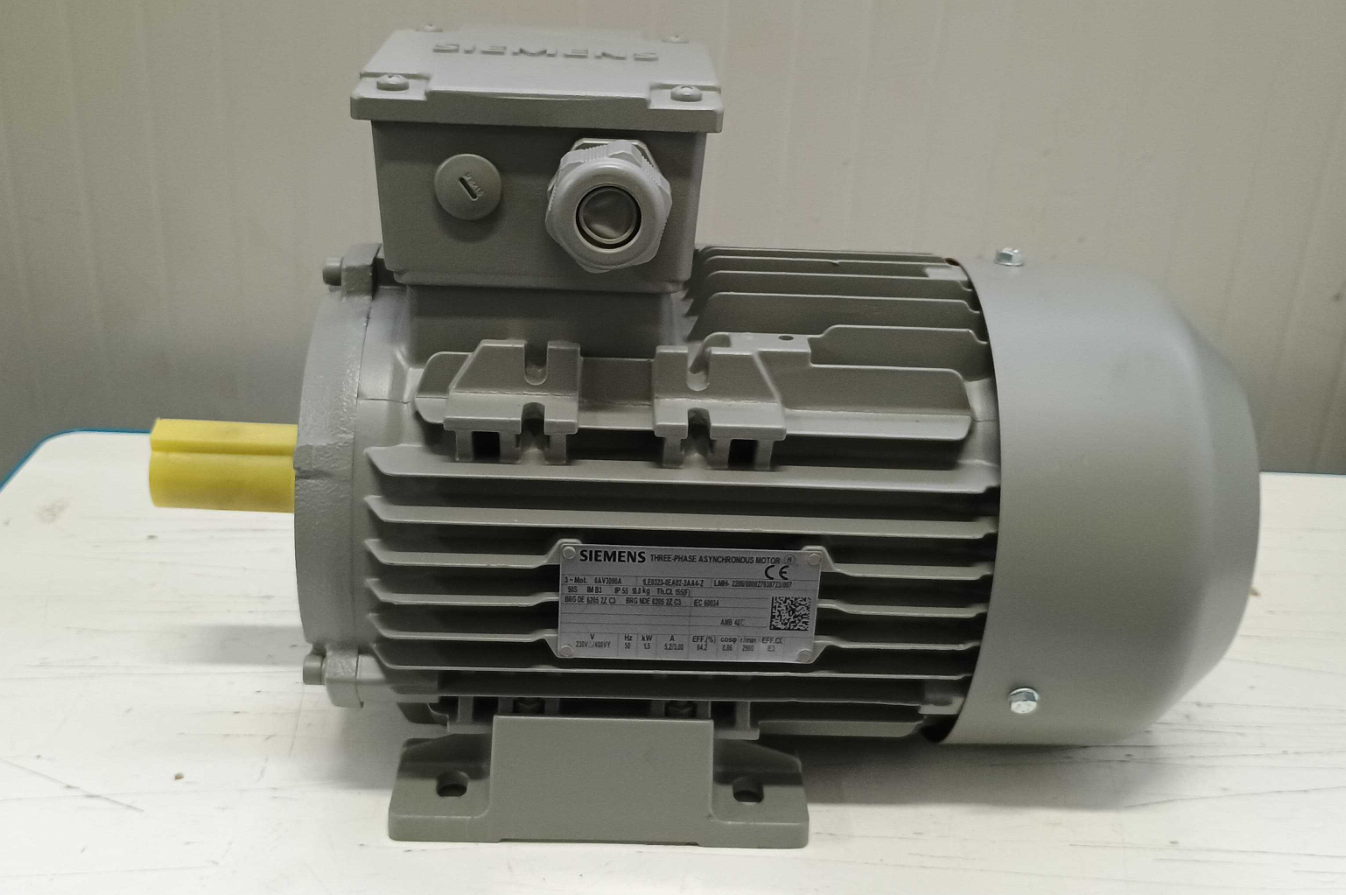

SIEMENS 1LE03230EA022AA4Z

Descrizione del Prodotto

Il motore Siemens 1LE03230EA022AA4Z è un motore asincrono trifase con rotore a gabbia, progettato per applicazioni industriali che richiedono alta efficienza e affidabilità. Appartenente alla serie SIMOTICS GP, questo motore è caratterizzato da un design compatto e prestazioni elevate.

Specifiche Tecniche

– Potenza Nominale: 22 kW
– Numero di Poli: 2
– Velocità Nominale: 2935 giri/min
– Tensione Nominale: 400 VΔ / 690 VY
– Frequenza: 50 Hz
– Classe di Efficienza: IE3
– Corrente Nominale: 40 A
– Fattore di Potenza a Carico Nominale: 0,87
– Efficienza a Carico Nominale: 91,3%
– Classe di Isolamento: 155(F) / 130(B)
– Tipo di Raffreddamento: IC411 – Autoventilato
– Grado di Protezione: IP55
– Tipo di Costruzione: IM B3
– Materiale della Carcassa: Ghisa
– Posizione della Scatola di Connessione: Superiore
– Temperatura Ambiente Operativa: da -25°C a +85°C
– Peso Netto: 152 kg

Caratteristiche Meccaniche

– Dimensione del Telaio: 180M
– Materiale della Copertura della Ventola: Metallo
– Classe di Vibrazione: A (Standard)
– Rumorosità (Lpfa): 69 dB(A)
– Momento d’Inerzia: 0,072 kg·m²
– Forza Radiale Ammissibile a x0: 1820 N
– Forza Radiale Ammissibile a xmax: 1470 N
– Cuscinetto Lato Comando: 6210 Z C3
– Cuscinetto Lato Opposto Comando: 6210 Z C3

Caratteristiche Elettriche

– Corrente a Vuoto: 13,5 A
– Corrente di Spunto: 7,6 volte la corrente nominale
– Coppia Nominale: 71,58 Nm
– Coppia di Spunto: 2,5 volte la coppia nominale
– Coppia di Blocco: 3,2 volte la coppia nominale

Protezione e Sicurezza

– Protezione del Motore: 3 termistori PTC per intervento
– Fori di Drenaggio: Sì
– Dispositivo di Reingrassaggio: No

Connessioni Elettriche

– Filettatura Viti Morsettiera: M5
– Sezione Massima Cavo: 16 mm²
– Diametro Cavo Ammissibile: da 22 mm a 32 mm
– Entrata Cavo: M40 x 1,5 + M40 x 1,5
– Pressacavo: Non incluso

Certificazioni e Conformità

– Conformità alle Norme: IEC 60034-30-1
– Classe di Efficienza Energetica: IE3
– Certificazioni Internazionali: IEC, UL

Applicazioni Tipiche

Il motore Siemens 1LE03230EA022AA4Z è ideale per applicazioni industriali che richiedono alta efficienza e affidabilità, come pompe, ventilatori, compressori e macchinari per la movimentazione dei materiali.

Note

Le specifiche tecniche sopra riportate sono fornite a titolo informativo e possono essere soggette a modifiche da parte del produttore. Si consiglia di consultare la documentazione ufficiale Siemens per informazioni aggiornate e dettagliate.
