SIEMENS 3KD52340RE100

Ecco la scheda tecnica del prodotto SIEMENS 3KD52340RE100:

Descrizione del Prodotto

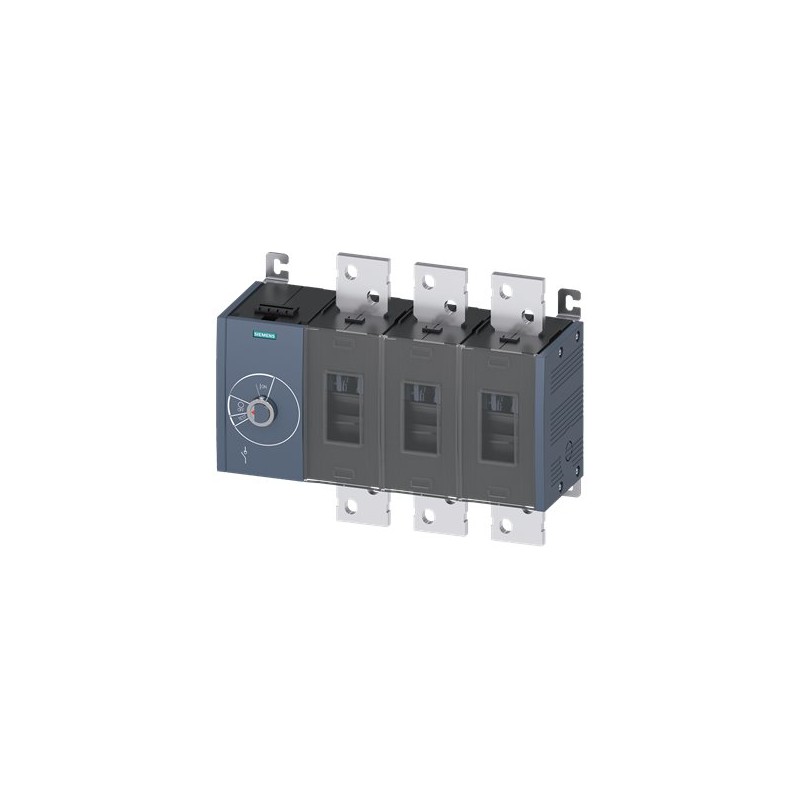

Il SIEMENS 3KD52340RE100 è un sezionatore sottocarico da 1250 A, grandezza costruttiva 5, a 3 poli, con meccanismo di comando laterale sinistro. L’unità base è fornita senza maniglia e presenta terminali piatti.

Caratteristiche Principali

– Corrente nominale permanente (Iu): 1250 A
– Numero di poli: 3
– Tensione di esercizio nominale massima (Ue) per AC: 1000 V
– Potenza di esercizio nominale per AC-23, 400 V: 710 kW
– Corrente nominale permanente per AC-21, 400 V: 1250 A
– Corrente nominale permanente per AC-23, 400 V: 1250 A
– Corrente ammissibile di breve durata (Icw): 55 kA
– Numero di contatti ausiliari NO: 8
– Numero di contatti ausiliari NC: 8
– Numero di contatti ausiliari in scambio: 0
– Numero di interruttori: 1
– Esecuzione come interruttore principale: Sì
– Esecuzione come interruttore di sicurezza: Sì
– Esecuzione come interruttore di manutenzione/riparazione: Sì
– Esecuzione come dispositivo di arresto d’emergenza: Sì
– Esecuzione come invertitore: No
– Azionamento a motore integrato: No
– Azionamento a motore opzionale: No
– Sganciatore di tensione opzionale: No
– Bloccabile: No
– Colore dell’elemento di azionamento: Altri
– Tipo di collegamento circuito elettrico principale: Connessione Faston
– Grado di protezione (IP), lato frontale: IP00
– Tipo di protezione (NEMA): Altri
– Adatto per fissaggio a terra: Sì
– Adatto per fissaggio frontale a 4 fori: No
– Adatto per fissaggio frontale centrale: No
– Adatto per montaggio su guida DIN: No
– Adatto per montaggio intermedio: No
– Tipologia costruttiva dell’apparecchio: Esecuzione Fissa

Dimensioni e Peso

– Altezza: 310 mm
– Larghezza: 394,5 mm
– Profondità: 154 mm
– Peso netto: 17,22 kg

Condizioni Ambientali

– Temperatura ambiente durante l’esercizio: da -25°C a 70°C
– Temperatura ambiente durante l’immagazzinaggio: da -50°C a 80°C

Certificazioni

– Codice di riferimento secondo EN 61346-2: Q
– Codice di riferimento secondo IEC 81346-2:2009: Q

Per ulteriori informazioni, è possibile consultare la documentazione ufficiale fornita da Siemens.
