SIEMENS 3NH4230

Descrizione del Prodotto

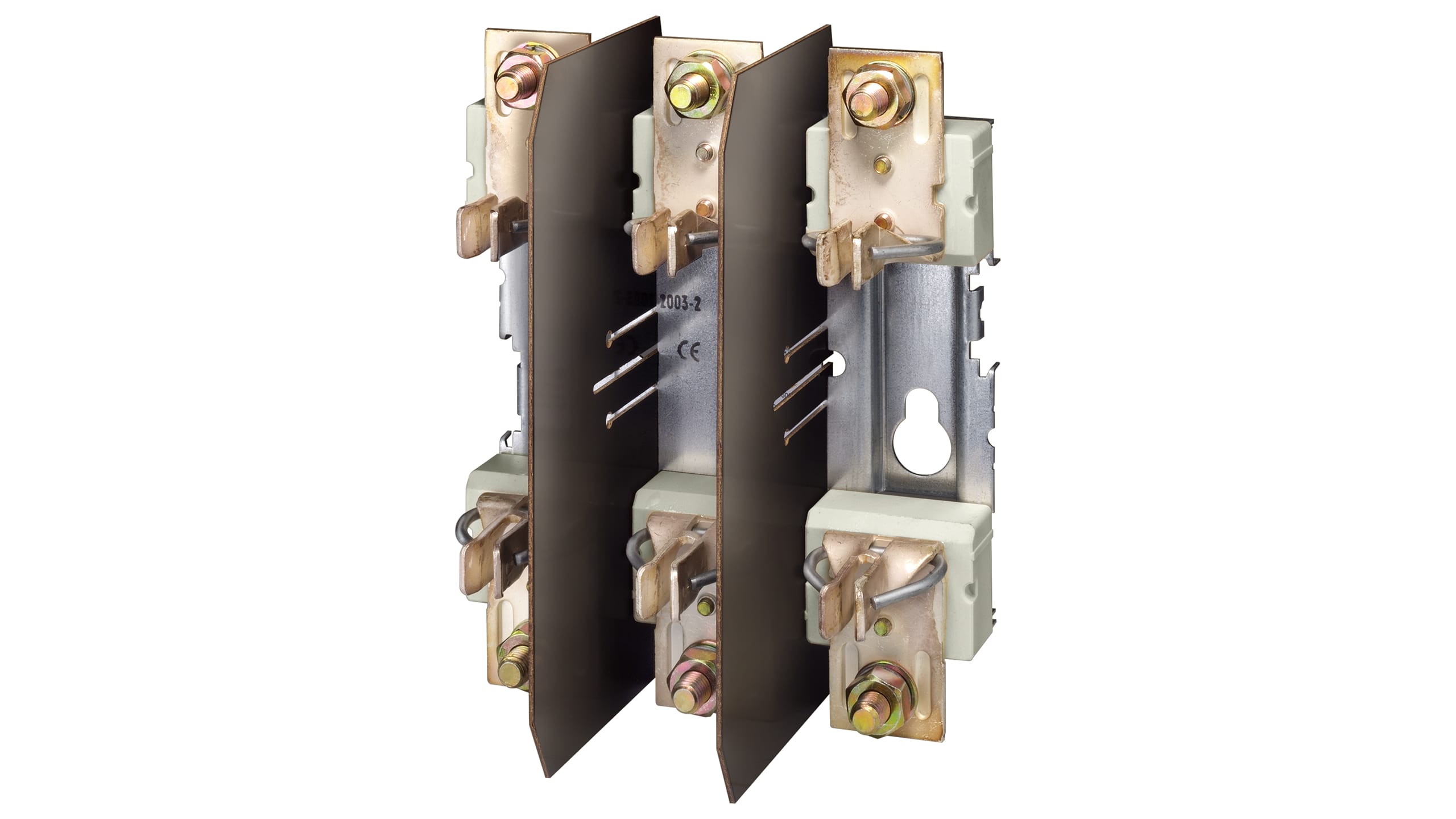

La base portafusibili Siemens 3NH4230 è progettata per fusibili NH di grandezza 1, con una configurazione a 3 poli, una corrente nominale di 250 A e una tensione nominale di 690 V AC. È dotata di attacchi piatti e supporta connessioni fino a 150 mm².

Caratteristiche Principali

– **Dimensione/Misura:** NH1

– **Numero di Poli:** 3

– **Corrente Nominale:** 250 A

– **Tensione Nominale:** 690 V AC

– **Montaggio su Sbarre:** No

– **Sezionabile:** No

– **Attacco:** Piatto

Specifiche Tecniche

– **Tensione di Alimentazione:**

– AC: 690 V

– DC: 440 V

– **Corrente di Impiego a Diverse Temperature:**

– 35 °C: 235 A

– 40 °C: 230 A

– 45 °C: 222,6 A

– 50 °C: 215 A

– 55 °C: 207,6 A

– 60 °C: 202,6 A

– 65 °C: 192,6 A

– 70 °C: 185 A

– **Potere di Interruzione Estremo in Cortocircuito (Icu):**

– AC: 120 kA

– DC: 25 kA

– **Coppia di Serraggio Massima con Morsetti a Vite:** 38 N·m

– **Esecuzione del Collegamento Elettrico per Circuito Principale:** Serraggio con vite e bullone

Dimensioni e Peso

– **Altezza:** 203 mm

– **Larghezza:** 146 mm

– **Profondità:** 84 mm

– **Peso Netto:** 2.090 g

Informazioni Aggiuntive

Per ulteriori dettagli tecnici e documentazione, è possibile consultare il sito ufficiale di Siemens o contattare il supporto tecnico autorizzato.
