SIEMENS 3RH19211HA31

Descrizione del Prodotto

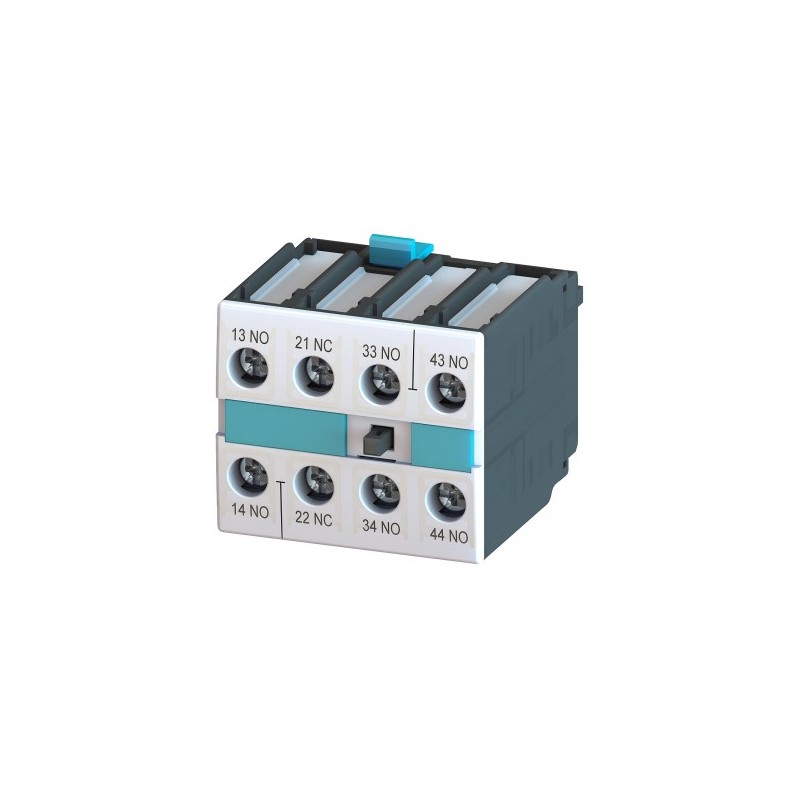

Il blocco contatti ausiliari Siemens 3RH1921-1HA31 è progettato per l’espansione dei contatti ausiliari nei circuiti di comando. È compatibile con i contattori di potenza e ausiliari delle grandezze costruttive da S0 a S12. Questo modello è dotato di 3 contatti normalmente aperti (NO) e 1 contatto normalmente chiuso (NC), conformi alla norma EN 50012, con un totale di 4 poli e connessione a morsetti a vite.

Specifiche Tecniche

Marca del prodotto: SIRIUS

Idoneità all’impiego: Contattore ausiliario e contattore di potenza

Grado di protezione IP lato frontale: IP20

Temperatura ambiente:

– Durante l’immagazzinaggio: da -55°C a +80°C

– Durante l’esercizio: da -25°C a +60°C

Durata di vita meccanica (cicli di manovra) tipica: 10.000.000

Durata di vita elettrica (cicli di manovra) con AC-15 a 230 V tipica: 200.000

Affidabilità di contatto dei contatti ausiliari: Un’inserzione errata ogni 100 milioni (17 V, 1 mA)

Tensione di isolamento con grado di inquinamento 3 con AC valore nominale: 690 V

Tensione di tenuta a impulso valore nominale: 6 kV

Circuito Elettrico Ausiliario

Numero dei contatti NC per contatti ausiliari con commutazione istantanea: 1

Numero dei contatti NO per contatti ausiliari con commutazione istantanea: 3

Corrente di impiego dei contatti ausiliari con AC-12:

– Con 24 V: 10 A

– Con 230 V: 10 A

– Massima: 10 A

Corrente di impiego dei contatti ausiliari con AC-15:

– Con 24 V: 6 A

– Con 230 V: 6 A

– Con 400 V: 3 A

Montaggio/Fissaggio/Dimensioni

Tipo di fissaggio: Fissaggio a scatto

Larghezza: 44 mm

Altezza: 38 mm

Profondità: 51 mm

Connessioni/Morsetti

Esecuzione del collegamento elettrico per circuito ausiliario e di comando: Morsetti a vite

Tipo di sezioni di conduttore collegabili per contatti ausiliari:

– Filo flessibile con lavorazione dell’estremità del conduttore: 2x (0,5 … 1,5 mm²), 2x (0,75 … 2,5 mm²)

– Con conduttori AWG per contatti ausiliari: 2x (20 … 16), 2x (18 … 14)

Sicurezza

Funzione del prodotto contatto speculare secondo IEC 60947-4-1: Sì

Nota: Con 3RT1

Funzione del prodotto guida forzata secondo IEC 60947-5-1: No

Certificati/Approvazioni

Conformità RoHS: Dal 01.07.2006

Obbligo di ritiro WEEE (2012/19/UE): Sì

REACH Art. 33 Obbligo di informazione secondo l’elenco attuale dei candidati: Non ci sono attualmente informazioni su SVHC (Sostanze di Molto Alta Preoccupazione) dalla catena di fornitura e dalle nostre procedure stabilite per lo screening dei nostri prodotti per le Sostanze di Molto Alta Preoccupazione. Confrontiamo regolarmente i nostri prodotti con le informazioni degli utenti a monte riguardo alle sostanze indicate nella lista dei candidati in conformità con i requisiti del regolamento REACH. Non appena avremo nuove scoperte, le nostre informazioni saranno aggiornate di conseguenza.

Note

Il prodotto è stato eliminato senza sostituzione. Se necessiti di assistenza, contatta l’ufficio Siemens locale.

Informazioni Aggiuntive

EAN: 4011209293496

UPC: 754554739410

Codice Merceologico: 85365080

Paese di origine: Repubblica Ceca

Data di fine ciclo di vita del prodotto: 01.04.2023

Successore: SIRIUS 3RH2
