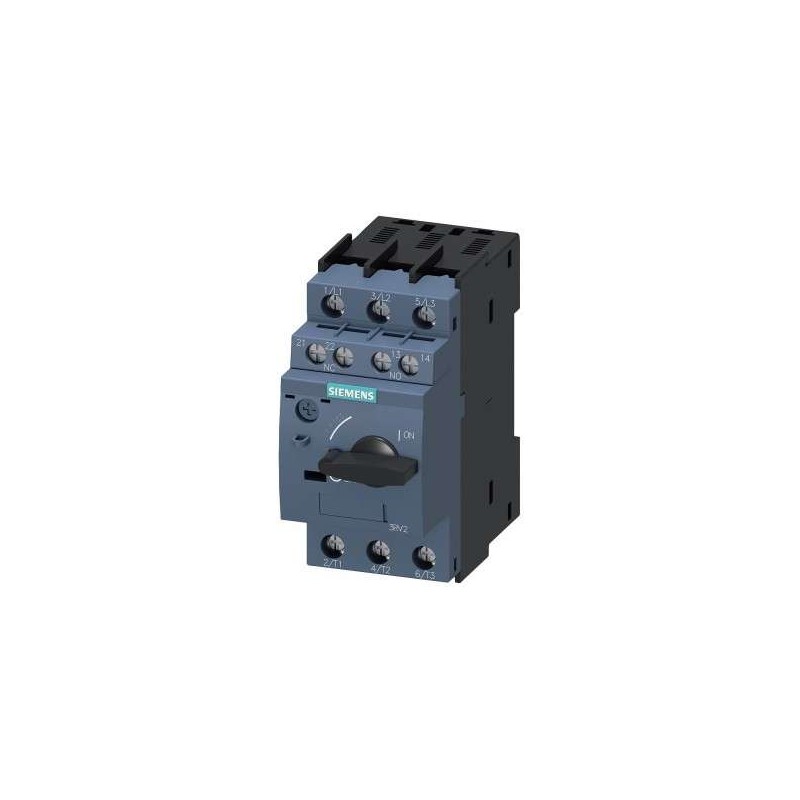

SIEMENS 3RV20214FA15

Descrizione del Prodotto

Interruttore automatico di dimensione S0 per la protezione del motore, classe 10, con sganciatore termico regolabile da 34 a 40 A e sganciatore magnetico a 480 A. Dotato di morsetti a vite e capacità di commutazione standard, include contatti ausiliari frontali 1 NO + 1 NC.

Caratteristiche Principali

– **Intervallo di regolazione del relè termico (sovraccarico):** 34…40 A

– **Tipo di sganciatore:** Magnetico

– **Tipo di connessione al circuito principale:** Morsetti a vite

– **Intervallo di regolazione della protezione contro i cortocircuiti istantanei:** 480 A

– **Numero di poli:** 3

– **Tensione nominale di esercizio:** 690 V

– **Corrente nominale permanente (Iu):** 40 A

– **Con protezione termica:** Sì

– **Rilevamento mancanza di fase:** Sì

– **Tipo di elemento di controllo:** Manopola rotativa

– **Potenza di esercizio nominale in AC-3, 230 V:** 11 kW

– **Potenza di esercizio nominale in AC-3, 400 V:** 18,5 kW

– **Grado di protezione (IP):** IP20

– **Dimensioni (L x A x P):** 45 mm x 97 mm x 97 mm

Funzioni di Protezione e Monitoraggio

– **Classe di intervento:** CLASS 10

– **Esecuzione dello sganciatore di sovraccarico:** Termico

– **Potere di interruzione di servizio in cortocircuito (Ics) con AC:**

– 240 V: 100 kA

– 400 V: 10 kA

– 500 V: 3 kA

– 690 V: 2 kA

– **Potere di interruzione estremo in cortocircuito (Icu):**

– 240 V: 100 kA

– 400 V: 20 kA

– 500 V: 6 kA

– 690 V: 3 kA

– **Valore di intervento corrente dello sganciatore di cortocircuito istantaneo:** 480 A

Dati Nominali UL/CSA

– **Corrente a pieno carico (FLA) per motore trifase:**

– 480 V: 40 A

– 600 V: 40 A

– **Potenza meccanica erogata (hp):**

– Motore monofase in corrente alternata:

– 110/120 V: 3 hp

– Motore trifase:

– 200/208 V: 15 hp

– 220/230 V: 15 hp

– 460/480 V: 30 hp

– 575/600 V: 40 hp

Montaggio e Dimensioni

– **Posizione di montaggio:** A piacere

– **Tipo di fissaggio:** Fissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 60715

– **Altezza:** 97 mm

– **Larghezza:** 45 mm

– **Profondità:** 97 mm

Certificazioni e Conformità

– **Conformità RoHS:** Sì, dal 01/10/2009

– **Certificazioni:** ATEX, CCC, CE, CSA, EAC, IECEx, UL, VDE

Informazioni Aggiuntive

– **EAN:** 4011209841345

– **UPC:** 662643924541

– **Codice prodotto:** 3RV20214FA15

– **Produttore:** Siemens

– **Peso netto:** 0,888 lb

– **Paese di origine:** Germania

Note

Per ulteriori informazioni, consultare la scheda tecnica del prodotto disponibile sul sito ufficiale di Siemens.
