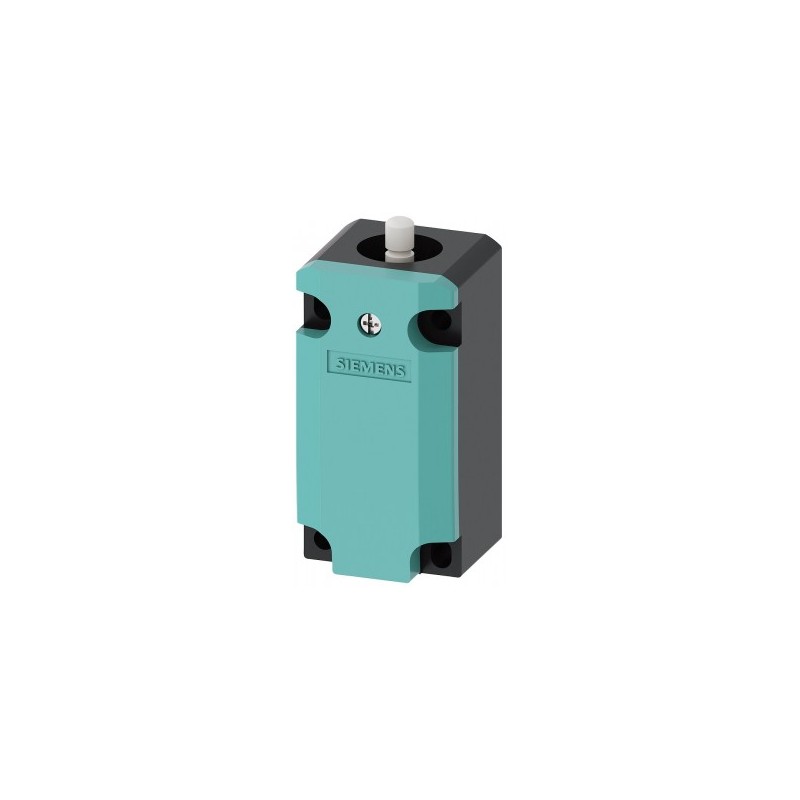

SIEMENS 3SE51120CA00

Descrizione del Prodotto

Interruttore di base per interruttori di posizione serie 3SE51, con custodia in metallo conforme alla norma EN 50041. Dispone di un collegamento per dispositivo 1 x (M20 x 1,5) e contatti ad azione rapida 1NO/1NC. Fornito senza testina di comando.

Caratteristiche Principali

– **Marca del prodotto**: SIRIUS

– **Denominazione del prodotto**: Interruttori di sicurezza meccanici

– **Designazione del tipo di prodotto**: 3SE5

– **Idoneità all’impiego come interruttore di sicurezza**: Sì

Dati Tecnici Generali

– **Funzione del prodotto con apertura positiva**: Sì

– **Tensione di isolamento nominale**: 400 V

– **Grado di inquinamento**: Classe 3

– **Tensione di tenuta a impulso nominale**: 6 kV

– **Grado di protezione IP**: IP66/IP67

– **Resistenza agli urti secondo IEC 60068-2-27**: 30 g / 11 ms

– **Resistenza alle vibrazioni secondo IEC 60068-2-6**: 0,35 mm / 5 g

– **Durata di vita meccanica (cicli di manovra) tipica**: 15.000.000

– **Durata di vita elettrica (cicli di manovra) con AC-15 a 230 V tipica**: 100.000

– **Corrente termica**: 10 A

– **Principio di funzionamento**: Comando meccanico

– **Precisione di ripetibilità**: 0,05 mm

– **Forza di azionamento minima in direzione di azionamento**: 20 N

– **Dimensioni del sensore**: Lunghezza 85,7 mm, Larghezza 40 mm

– **Frequenza di impiego nominale**: 50…60 Hz

– **Numero di contatti NC per contatti ausiliari**: 1

– **Numero di contatti NO per contatti ausiliari**: 1

– **Corrente di impiego con AC-15**:

– 24 V: 6 A

– 125 V: 6 A

– 240 V: 6 A

– 400 V: 4 A

– **Corrente di impiego con DC-13**:

– 24 V: 3 A

– 125 V: 0,55 A

– 250 V: 0,27 A

– 400 V: 0,12 A

Custodia

– **Forma costruttiva della custodia**: Parallelepipedo, stretto

– **Materiale della custodia**: Metallo

– **Rivestimento della custodia**: Verniciatura per cataforesi

Meccanismo di Azionamento

– **Elemento di comando**: Altro, senza, interruttore base

– **Esecuzione della funzione di commutazione**: Contatto di apertura forzata con relativo meccanismo di avanzamento ad apertura forzata

– **Principio di commutazione**: Elementi a scatto rapido

– **Numero di contatti di commutazione di sicurezza**: 1

Connessioni/Morsetti

– **Esecuzione del collegamento elettrico**: Collegamento a vite

– **Tipo di sezioni di conduttore collegabili**:

– Filo rigido: 1x (0,5 … 1,5 mm²), 2x (0,5 … 0,75 mm²)

– Filo flessibile con lavorazione dell’estremità del conduttore: 1x (0,5 … 1,5 mm²), 2x (0,5 … 0,75 mm²)

– Con conduttori AWG filo rigido: 1x (20 … 16), 2x (20 … 18)

– Con conduttori AWG multifilare: 1x (20 … 16), 2x (20 … 18)

– **Esecuzione del passacavo**: 1x (M20 x 1,5)

Condizioni Ambientali

– **Temperatura ambiente durante l’esercizio**: -25…+85 °C

– **Temperatura ambiente durante l’immagazzinaggio**: -40…+90 °C

Montaggio/Fissaggio/Dimensioni

– **Posizione di montaggio**: A piacere

– **Tipo di fissaggio**: Fissaggio a vite

Certificati/Approvazioni

– **Direttiva RoHS (data)**: 07/01/2006

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita dal produttore o di contattare un distributore autorizzato.
