Descrizione del Prodotto

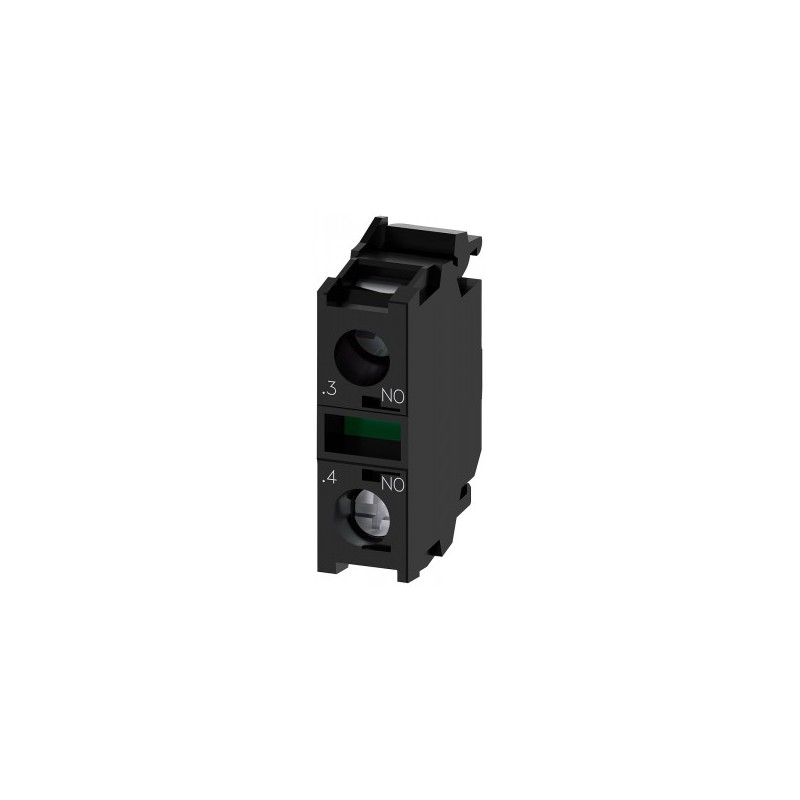

Il modulo di contatto SIEMENS 3SU14001AA101LA0 è progettato per la commutazione di circuiti ausiliari. Dispone di un contatto normalmente aperto (1 NO) con contatti dorati, garantendo un’elevata affidabilità e durata. Il modulo è destinato al montaggio su piastra frontale e utilizza morsetti a vite per il collegamento elettrico.
Caratteristiche Tecniche
Configurazione dei Contatti: 1 NO
Materiale dei Contatti: Dorati
Corrente Termica Nominale: 10 A
Tensione di Isolamento Nominale: 500 V
Tensione di Tenuta a Impulso Nominale: 6 kV
Grado di Inquinamento: 3
Tipo di Tensione: AC/DC
Frequenza di Commutazione Massima: 3.600 operazioni/ora
Durata Meccanica: 10.000.000 cicli
Durata Elettrica: 10.000.000 cicli
Resistenza agli Urti: 15g/11 ms secondo IEC 60068-2-27
Resistenza alle Vibrazioni: 10-500 Hz, 5g secondo IEC 60068-2-6
Condizioni Ambientali
Temperatura di Funzionamento: da -25°C a +70°C
Temperatura di Stoccaggio: da -40°C a +80°C
Grado di Protezione: IP40 (custodia), IP20 (morsetti di collegamento)
Connessioni e Montaggio
Tipo di Collegamento: Morsetti a vite
Sezioni dei Conduttori Collegabili:
– Filo rigido: 2x (0,25 … 1,5 mm²)
– Filo flessibile con puntalino: 2x (0,25 … 0,75 mm²)
– Filo flessibile senza puntalino: 2x (0,25 … 1,5 mm²)
– Conduttori AWG: 2x (24 … 16)
Tipo di Fissaggio: Montaggio su piastra frontale
Dimensioni:
– Altezza: 36 mm
– Larghezza: 9,8 mm
– Profondità: 27,7 mm
Certificazioni e Conformità
Conformità RoHS: Conforme dal 01/10/2014
Obbligo di Ritiro RAEE (2012/19/UE): Sì
Paese di Origine: Germania
Codice Merceologico: 85365080
EAN: 4011209965003
UPC: 804766359705
Applicazioni
Il modulo di contatto SIEMENS 3SU14001AA101LA0 è ideale per applicazioni industriali che richiedono un’affidabile commutazione di circuiti ausiliari, garantendo prestazioni elevate e una lunga durata operativa.
