SIEMENS 3TH44540AG2

Descrizione del Prodotto

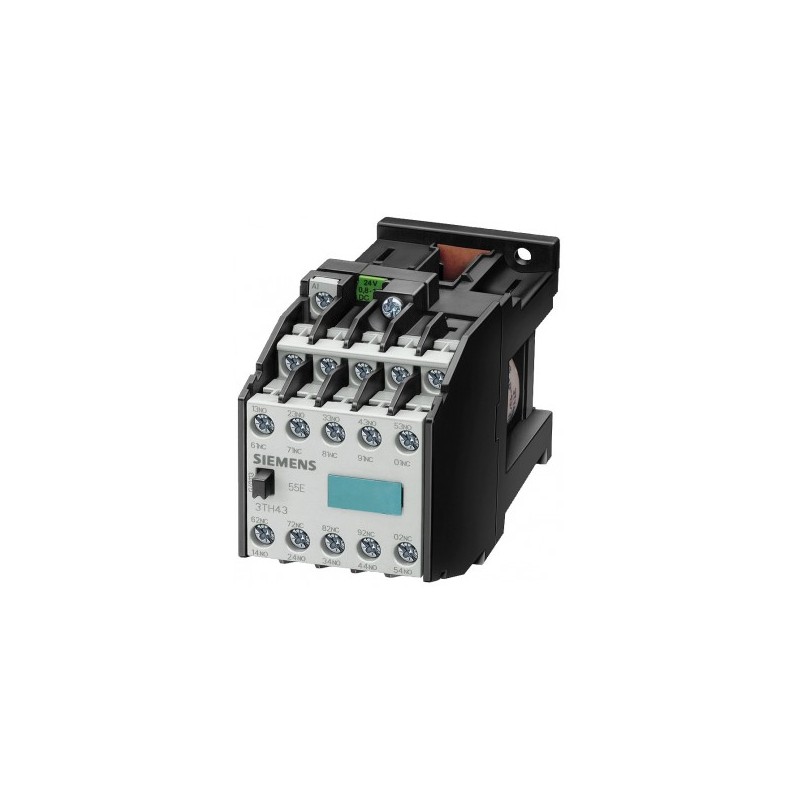

Il contattore ausiliario Siemens 3TH4454-0AG2 è progettato per applicazioni industriali che richiedono un controllo affidabile dei circuiti ausiliari. Conforme alla norma DIN EN 50011, offre una configurazione di contatti 5 NO (normalmente aperti) e 4 NC (normalmente chiusi). Il dispositivo supporta un fissaggio sia a scatto che a vite, garantendo flessibilità nell’installazione. È dotato di un aggancio meccanico e opera con una tensione di comando AC di 110 V a 50/60 Hz.

Specifiche Tecniche

Designazione del tipo di prodotto: 3TH4

Grandezza costruttiva del contattore: 0

Grado di protezione IP lato frontale: IP20

Temperatura ambiente durante l’esercizio: da -25°C a +55°C

Tipo di tensione della tensione di alimentazione di comando: AC

Tensione di alimentazione di comando con AC:

– a 50 Hz valore nominale: 110 V

– a 60 Hz valore nominale: 110 V

Frequenza della tensione di alimentazione comando:

– 1 valore nominale: 50 Hz

– 2 valore nominale: 60 Hz

Numero dei contatti ausiliari:

– Contatti di chiusura (NO): 5

– Contatti di riposo (NC): 4

Corrente di impiego con AC-15:

– con 230 V valore nominale: 10 A

– con 400 V valore nominale: 6 A

Tipo di fissaggio: fissaggio a vite e a scatto su guida profilata da 35 mm a norma DIN EN 50022

Dimensioni:

– Altezza: 78 mm

– Larghezza: 55 mm

– Profondità: 140 mm

Esecuzione del collegamento elettrico per circuito ausiliario e di comando: morsetti a vite

Protezione da contatto contro la folgorazione: protezione per le dita

Informazioni Aggiuntive

Numero Articolo (MFN): 3TH4454-0AG2

Descrizione: contattore ausiliario, 54, DIN EN 50011, 5 NO + 4 NC, fissaggio a scatto e a vite con aggancio meccanico comando AC AC 110 V 50/60 Hz

Famiglia Prodotto: Panoramica dati per l’ordinazione

Product Lifecycle (PLM): PM300: Active Product

Codice sconto / Gruppo sconti Headquarter: 5PG / 41A

Metal Factor: LDO—–

Disposizioni di controllo Esportazioni: AL: N / ECCN: N

Tempo minimo di produzione: 50 Giorni

Peso netto: 0,430 Kg

Dimensioni dell’imballo: 61,00 x 83,00 x 162,00 mm

Unità Quantità: 1 Pezzo

Quantità imballo: 1

EAN: 4011209049864

UPC: 754554378800

Codice doganale: 85364900

LKZ_FDB/ CatalogID: NSE

Gruppo prodotti: 5801

Group Code: R711

Paese d’origine: Turchia

Conforme alla direttiva RoHS: Conforme a RoHS da: 01.03.17

Product class: A: senza problemi. Riutilizzabile a breve

Link Utili

Information- and Downloadcenter (Cataloghi, Opuscoli,…): https://www.siemens.com/ic10

Industry Mall (sistema di ordinazione Online): https://mall.industry.siemens.com/mall/it/it/Catalog/product?mlfb=3TH4454-0AG2

Generatore CAx online: http://support.automation.siemens.com/WW/CAXorder/default.aspx?lang=en&mlfb=3TH4454-0AG2

Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …): https://support.industry.siemens.com/cs/ww/it/ps/3TH4454-0AG2

Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, macro EPLAN…): http://www.automation.siemens.com/bilddb/cax_de.aspx?mlfb=3TH4454-0AG2&lang=en

Caratteristica: Comportamento di sgancio, I²t, Corrente di interruzione limitata: https://support.industry.siemens.com/cs/ww/en/ps/3TH4454-0AG2/char

Ulteriori curve caratteristiche (ad es. durata di vita elettrica, frequenza di manovra): http://www.automation.siemens
