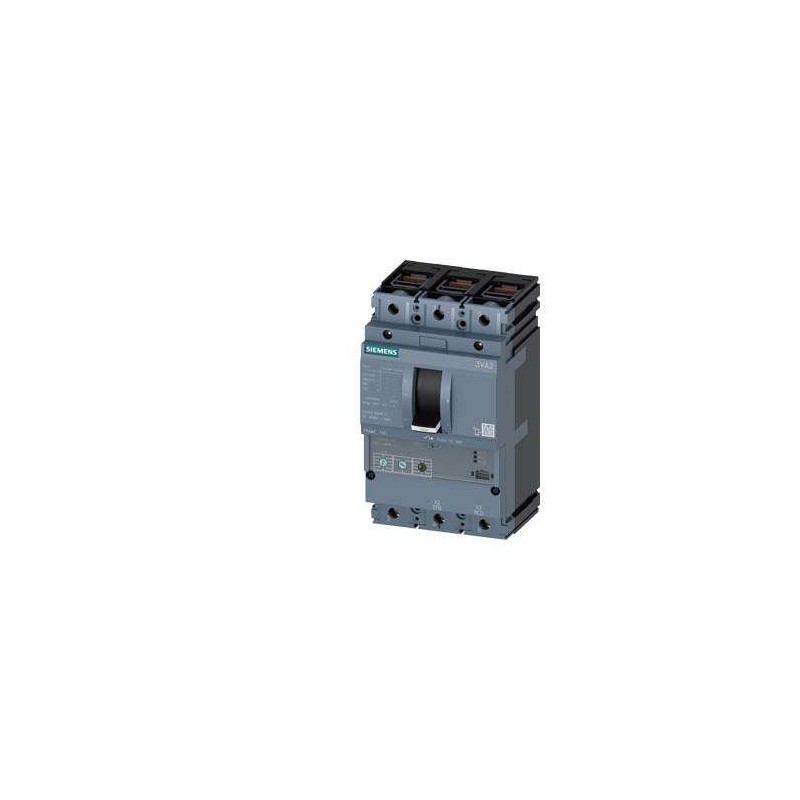

SIEMENS 3VA21107MN360AA0

Descrizione del Prodotto

L’interruttore automatico Siemens 3VA21107MN360AA0 è un dispositivo progettato per la protezione dei motori elettrici, garantendo un’efficace protezione da sovraccarichi e cortocircuiti. Appartenente alla serie SENTRON 3VA2, offre flessibilità e modularità con un ingombro ridotto.

Caratteristiche Principali

– Corrente nominale permanente (Iu): 100 A

– Numero di poli: 3

– Tensione nominale: 690 V

– Classe di potere di interruzione: C

– Potere di interruzione estremo in cortocircuito (Icu) a 415 V: 110 kA

– Protezione da sovraccarico regolabile (Ir): 40 A – 100 A

– Protezione da cortocircuito regolabile (Isd): 3 – 15 x Ir

– Corrente di intervento istantaneo (Ii): 15 x In

– Tipo di connessione: Morsetti serracavo

Dati Tecnici Generali

– Tensione nominale di isolamento (Ui): 800 V

– Potenza dissipata massima: 10 W

– Durata di vita meccanica: 25.000 cicli

– Durata di vita elettrica con AC-3 a 380/415 V: 5.000 cicli

Capacità di Commutazione secondo IEC 60947

– Potere di interruzione estremo in cortocircuito (Icu):

– 240 V: 150 kA

– 415 V: 110 kA

– 440 V: 110 kA

– 500 V: 85 kA

– 690 V: 2,5 kA

– Potere di interruzione di servizio in cortocircuito (Ics):

– 240 V: 150 kA

– 415 V: 110 kA

– 440 V: 110 kA

– 500 V: 85 kA

– 690 V: 2,5 kA

– Potere di chiusura in cortocircuito (Icm):

– 240 V: 330 kA

– 415 V: 242 kA

– 440 V: 242 kA

– 500 V: 187 kA

– 690 V: 3,7 kA

Progettazione Meccanica

– Altezza: 181 mm

– Larghezza: 105 mm

– Profondità: 86 mm

– Peso netto: 2,266 kg

Condizioni Ambientali

– Grado di protezione IP (lato frontale): IP40

– Temperatura ambiente durante l’esercizio: da -25°C a 70°C

– Temperatura ambiente durante l’immagazzinamento: da -40°C a 80°C

Accessori e Funzionalità Aggiuntive

– Comando motorizzato opzionale: Sì

– Funzione di comunicazione: No

– Rilevamento di mancanza fase: Sì

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Siemens o i distributori autorizzati.
