Descrizione del Prodotto

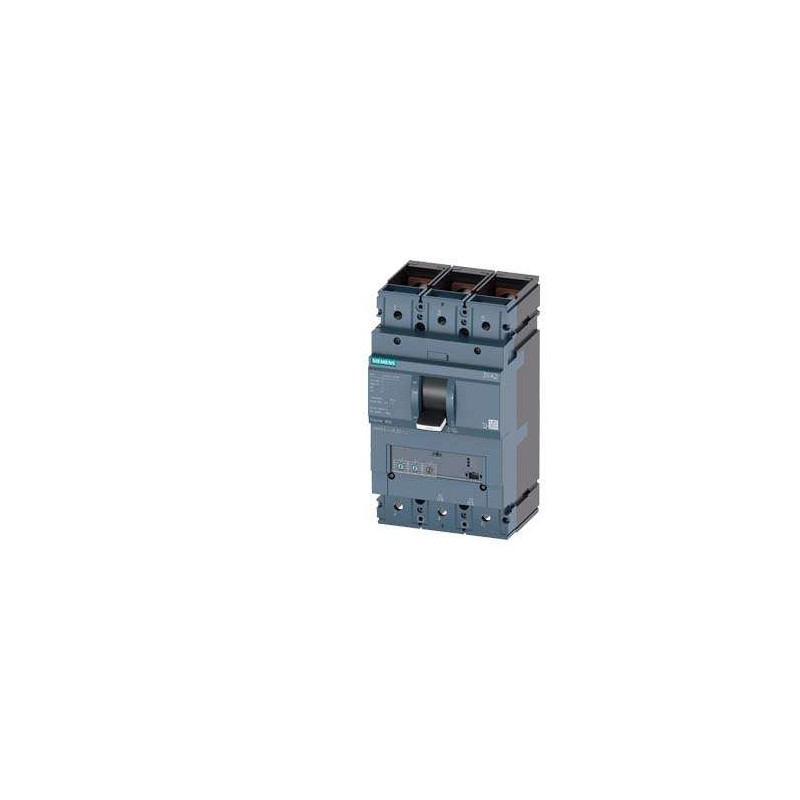

L’interruttore automatico Siemens 3VA23405HL320AA0 è un dispositivo di protezione progettato per garantire la sicurezza degli impianti elettrici. Appartenente alla serie 3VA2, offre una protezione affidabile contro sovraccarichi e cortocircuiti, con una corrente nominale permanente di 400 A e una tensione nominale di 690 V.
Caratteristiche Principali
– **Corrente Nominale Permanente (Iu):** 400 A
– **Tensione Nominale:** 690 V
– **Potere di Interruzione Estremo (Icu) a 400 V:** 55 kA
– **Numero di Poli:** 3
– **Protezione da Sovraccarico (Ir):** Regolabile da 160 A a 400 A
– **Protezione da Cortocircuito (Ii):** Regolabile da 600 A a 4000 A
– **Tipo di Collegamento del Circuito Principale:** Attacco piatto a vite
– **Grado di Protezione (IP):** IP40
– **Dimensioni (L x A x P):** 184 mm x 248 mm x 110 mm
– **Peso Netto:** 6,062 kg
– **Durata di Vita Meccanica:** 20.000 cicli di manovra
– **Durata di Vita Elettrica a 415 V:** 6.000 cicli di manovra
– **Temperatura di Esercizio:** da -25 °C a +70 °C
– **Temperatura di Stoccaggio:** da -40 °C a +80 °C
– **Montaggio su Guida DIN:** Opzionale
– **Azionamento a Motore Integrato:** No
– **Azionamento a Motore Opzionale:** Sì
– **Protezione dalle Dispersioni a Terra Integrata:** No
– **Numero di Contatti Ausiliari:** 0
– **Posizione del Collegamento per Circuito Elettrico Principale:** Anteriore
– **Esecuzione dell’Elemento di Azionamento:** Levetta singola
– **Apparecchio Completo con Unità di Sicurezza:** Sì
– **Tipologia Costruttiva dell’Apparecchio:** Esecuzione fissa
– **Adatto per Montaggio su Guida a Cappello:** Sì
– **Montaggio su Guida DIN Opzionale:** Sì
– **Segnalatore di Intervento Presente:** No
– **Con Sganciatore di Minima Tensione:** No
– **Azionamento a Motore Integrato:** No
– **Azionamento a Motore Opzionale:** Sì
– **Grado di Protezione (IP):** IP40
– **Posizione del Collegamento per Circuito Elettrico Principale:** Anteriore
– **Tipo di Collegamento Circuito Elettrico Principale:** A vite
– **Tipologia di Azionamento:** Bilanciere
– **Protezione dalle Dispersioni a Terra Integrata:** No
– **Numero di Contatti Ausiliari, Contatti di Chiusura:** 0
– **Numero di Contatti Ausiliari, Contatti di Riposo:** 0
– **Numero di Contatti Ausiliari, Invertitori:** 0
– **Numero di Poli:** 3
– **Corrente Limite Nominale di Disinserzione al Corto Circuito a 400 V, 50 Hz:** 55 kA
– **Intervallo di Regolazione dell’Attivatore di Corto Circuito Non Ritardato:** 600 A
– **Adatto per Montaggio su Guida a Cappello:** Sì
– **Montaggio su Guida a DIN Opzionale:** Sì
– **Apparecchio Completo con Unità di Sicurezza:** Sì
– **Azionamento a Motore Integrato:** No
– **Azionamento a Motore Opzionale:** Sì
– **Grado di Protezione (IP):** IP40
– **Posizione del Collegamento per Circuito Elettrico Principale:** Anteriore
– **Tipo di Collegamento Circuito Elettrico Principale:** A vite
– **Tipologia di Azionamento:** Bilanciere
– **Protezione dalle Dispersioni a Terra Integrata:** No
– **Numero di Contatti Ausiliari, Contatti di Chiusura:** 0
– **Numero di Contatti Ausiliari, Contatti di Riposo:** 0
– **Numero di Contatti Ausiliari, Invertitori:** 0
– **Numero di Poli:** 3
– **Corrente Limite Nominale di Disinserzione al Corto Circuito a 400 V, 50 Hz:** 55 kA
– **Intervallo di Regolazione dell’Attivatore di Corto Circuito Non Ritardato:** 600 A
– **Adatto per Montaggio su Guida a Cappello:** Sì
– **Montaggio su Guida a DIN Opzionale:** Sì
– **Apparecchio Completo con Unità di Sicurezza:** Sì
– **Azionamento a Motore Integrato:** No
– **Azionamento a Motore Opzionale:** Sì
– **Grado di Protezione (IP):** IP40
– **Posizione del Collegamento per Circuito Elettrico Principale:** Anteriore
– **Tipo di Collegamento Circuito Elettrico Principale:** A vite
– **Tipologia di Azionamento:** Bilanciere
– **Protezione dalle Dispersioni a Terra Integrata:** No
– **Numero di Contatti Ausiliari, Contatti di Chiusura:** 0
– **Numero di Contatti Ausiliari, Contatti di Riposo:** 0
– **Numero di Contatti Ausiliari, Invertitori:** 0
– **Numero di Poli:** 3
– **Corrente Limite Nominale di Disinserzione al Corto Circuito a 400 V, 50 Hz:** 55 kA
– **Intervallo di Regolazione dell’Attivatore di Corto Circuito Non Ritardato:** 600 A
– **Adatto per Montaggio su Guida a Cappello:** Sì
– **Montaggio su Guida a DIN Opzionale:** Sì
– **Apparecchio Completo con Unità di Sicurezza:** Sì
– **Azionamento a Motore Integrato:** No
– **Azionamento a Motore Opzionale:** Sì
– **Grado di Protezione (IP):** IP40
– **Posizione del Collegamento per Circuito Elettrico Principale:** Anteriore
– **Tipo di Collegamento Circuito Elettrico Principale:** A vite
– **Tipologia di Azionamento:** Bilanciere
– **Protezione dalle Dispersioni a Terra Integrata:** No
– **Numero di Contatti Ausiliari, Contatti di Chiusura:** 0
– **Numero di Contatti Ausiliari, Contatti di Riposo:** 0
– **Numero di Contatti Ausiliari, Invertitori:** 0
– **Numero di Poli:** 3
– **Corrente Limite Nominale di Disinserzione al Corto Circuito a 400 V, 50 Hz:** 55 kA
– **Intervallo di Regolazione dell’Attivatore di Corto Circuito Non Ritardato:** 600 A
– **Adatto per Montaggio su Guida a Cappello:** Sì
– **Montaggio su Guida a DIN Opzionale:** Sì
– **Apparecchio Completo con Unità di Sicurezza:** Sì
– **Azionamento a Motore Integrato:** No
– **Azionamento a Motore Opzionale:** Sì
– **Grado di Protezione (IP):** IP40
– **Posizione del Collegamento per Circuito Elettrico Principale:** Anteriore
– **Tipo di Collegamento Circuito Elettrico Principale:** A vite
– **Tipologia di Azionamento:** Bilanciere
– **Protezione dalle Dispersioni a Terra Integrata:** No
– **Numero di Contatti Ausiliari, Contatti di Chiusura:** 0
– **Numero di Contatti Ausiliari, Contatti di Riposo:** 0
– **Numero di Contatti Ausiliari, Invertitori:** 0
– **Numero di Poli:** 3
– **Corrente Limite Nominale di Disinserzione al Corto Circuito a 400 V, 50 Hz:** 55 kA
– **Intervallo di Regolazione dell’Attivatore di Corto Circuito Non Ritardato:** 600 A
– **Adatto per Montaggio su Guida a Cappello:** Sì
–
