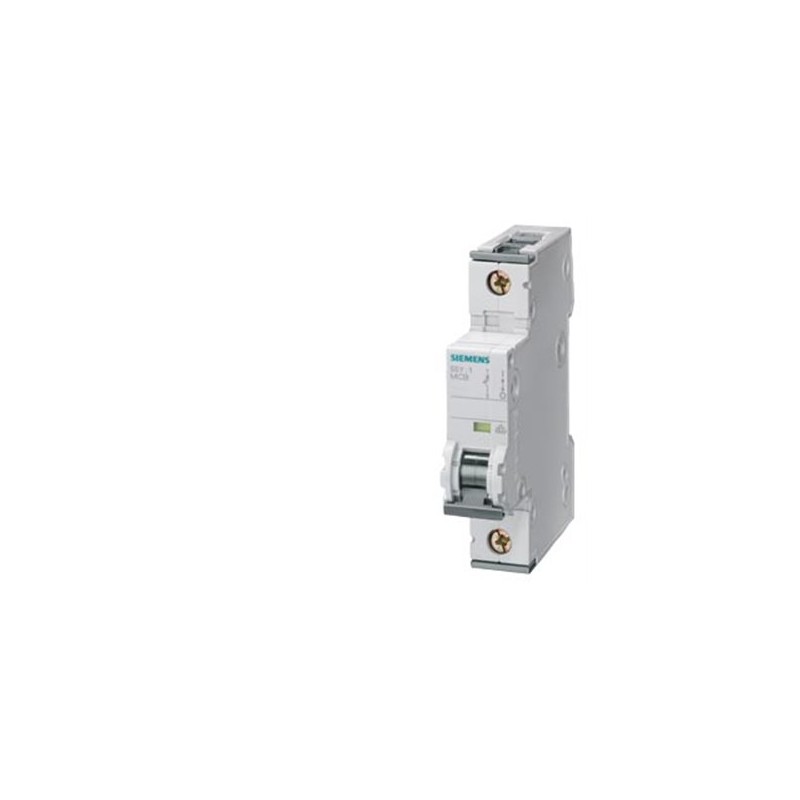

SIEMENS 5SY61037

Descrizione del Prodotto

L’interruttore magnetotermico Siemens 5SY61037 è progettato per la protezione da cortocircuiti e sovraccarichi in edifici residenziali, funzionali e applicazioni industriali specifiche. Facilita il montaggio e lo smontaggio senza attrezzi grazie a un cursore doppio e consente la combinazione di conduttori e sbarre collettrici tramite un morsetto a doppia camera. Il cablaggio dell’alimentazione è semplificato mediante la sbarra collettrice posteriore. Questo modello è parte della serie SENTRON 5SY, che offre interruttori magnetotermici in diverse configurazioni di poli. Tutti gli accessori sono compatibili con l’intera serie 5SY. ([spesaelettrica.it](https://www.spesaelettrica.it/siemens-interruttore-magnetotermico-230-400-v-6-ka-a-1-polo-c-3-a-p-70-mm-SIE5SY61037?utm_source=openai))

Caratteristiche Tecniche

– **Numero di poli:** 1
– **Caratteristica di intervento:** C
– **Corrente nominale:** 3 A
– **Potere di interruzione nominale Icn secondo EN 60898 a 230 V:** 6 kA
– **Potere di interruzione nominale Icn secondo EN 60898 a 400 V:** 6 kA
– **Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V:** 30 kA
– **Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V:** 30 kA
– **Tensione nominale:** 400 V
– **Tensione di isolamento nominale Ui:** 440 V
– **Resistenza di tensione ad impulso nominale Uimp:** 4 kV
– **Classe di limitazione energetica:** 3
– **Grado di inquinamento:** 3
– **Temperatura ambiente durante il funzionamento:** da -25 °C a 55 °C
– **Larghezza in unità di suddivisione:** 1
– **Profondità di incasso:** 70 mm
– **Sezione conduttore collegabile unifilare:** 0,75 mm² – 35 mm²
– **Sezione conduttore collegabile multifilare:** 0,75 mm² – 35 mm²
– **Grado di protezione (IP):** IP20
– **Categoria di sovratensione:** III
– **Frequenza:** 50 Hz
– **Tipo di tensione:** AC
– **Installabile a incasso:** No
– **Accessoriabile:** Sì
– **Con neutro:** No
– **Durata di vita meccanica (cicli di manovra):** 10.000
– **Peso netto:** 125 g
– **Posizione di montaggio:** Qualsiasi
– **Tipo di fissaggio:** Sistema di fissaggio rapido
– **Temperatura ambiente durante l’immagazzinaggio:** da -40 °C a 75 °C
– **Norme di riferimento:** IEC/EN 60898-1, IEC/EN 60947-2, UL1077
– **Classe di protezione:** IP20, con conduttori collegati
– **Potenza dissipata per polo:** 1,3 W
– **Sezione conduttore collegabile filo flessibile con lavorazione dell’estremità del conduttore:** 0,75 mm² – 25 mm²
– **Numero AWG come sezione di conduttore collegabile codificata:** 18 – 4
– **Coppia di serraggio con morsetti a vite:** 2,5 Nm – 3,5 Nm
– **Influenza della temperatura ambiente:** max. 95% fino a 55 °C, max. 55% fino a 70 °C, max. 35% fino a 75 °C
– **Numero dei cicli di test per test ambientale secondo IEC 60068-2-30:** 6
– **Codice di riferimento secondo EN 61346-2:** F
– **Codice di riferimento secondo IEC 81346-2:2009:** F
– **Parte integrante del prodotto conduttore di neutro sezionabile:** No
– **Dotazione del prodotto protezione contro i contatti accidentali:** Sì
– **Parte integrante del prodotto morsetti combinati in alto:** Sì
– **Parte integrante del prodotto morsetti combinati in basso:** Sì
– **Caratteristica del prodotto caratteristiche di interruttore principale secondo EN 60204-1:** Sì
– **Caratteristica del prodotto senza alogeni:** Sì
– **Caratteristica del prodotto piombabile:** Sì
– **Caratteristica del prodotto assenza di silicone:** Sì
– **Ampliamento del prodotto montabile a incasso dispositivi addizionali:** Sì
– **Potere di interruzione in cortocircuito (Icn) con AC secondo UL 1077 e CSA C22.2 No.235:** 5 kA
– **Posizione del cavo di rete:** Qualsiasi
– **Altezza:** 90 mm
– **Larghezza:** 18 mm
– **Profondità:** 76 mm
– **Numero delle unità modulari di larghezza:** 1
– **Peso netto:** 125 g
– **Temperatura ambiente durante l’esercizio:** da -40 °C a 70 °C
– **Temperatura ambiente durante l’immagazzinaggio:** da -40 °C a 75 °C
– **Numero dei cicli di test per test ambientale secondo IEC 60068-2-30:** 6
– **Codice di riferimento secondo EN 61346-2:** F
– **Codice di riferimento secondo IEC 81346-2:2009:** F
– **Parte integrante del prodotto conduttore di neutro sezionabile:** No
– **Dotazione del prodotto protezione contro i contatti accidentali:** Sì
– **Parte integrante del prodotto morsetti combinati in alto:** Sì
– **Parte integrante del prodotto morsetti combinati in basso:** Sì
– **Caratteristica del prodotto caratteristiche di interruttore principale secondo EN 60204-1:** Sì
– **Caratteristica del prodotto senza alogeni:** Sì
– **Caratteristica del prodotto piombabile:** Sì
– **Caratteristica del prodotto assenza di silicone:** Sì
– **Ampliamento del prodotto montabile a incasso dispositivi addizionali:** Sì
– **Potere di interruzione in cortocircuito (Icn) con AC secondo UL 1077 e CSA C22.2 No.235:** 5 kA
– **Posizione del cavo di rete:** Qualsiasi
– **Altezza:** 90 mm
– **Larghezza:** 18 mm
– **Profondità:** 76 mm
– **Numero delle unità modulari di larghezza:** 1
– **Peso netto:** 125 g
