Descrizione del Prodotto

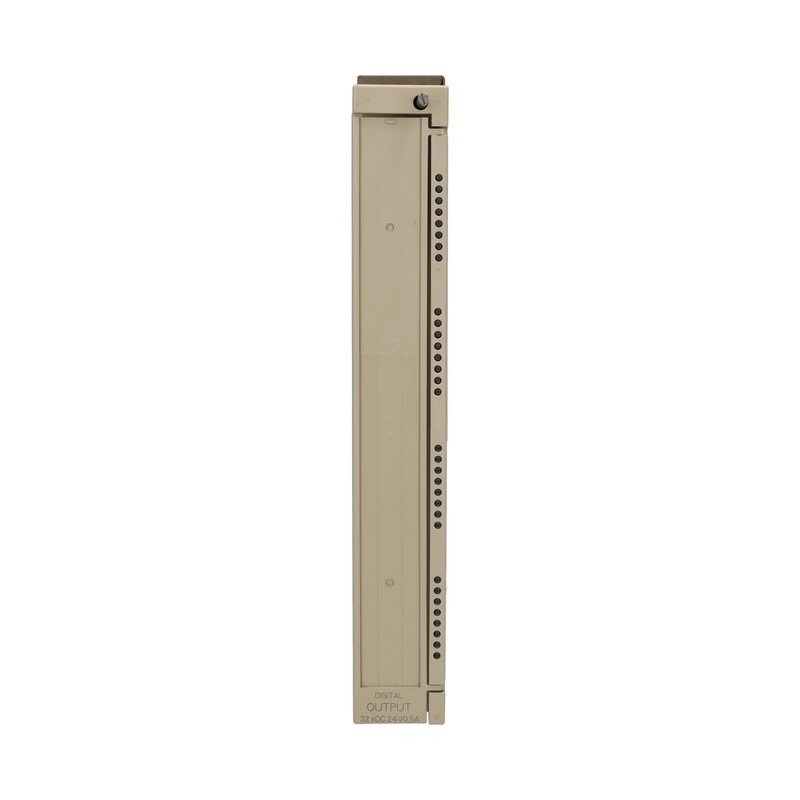

Il modulo di uscita digitale Siemens 6ES5451-7LA11 è progettato per l’utilizzo con i PLC SIMATIC S5-115U/F. Questo modulo offre 32 uscite digitali flottanti con una tensione nominale di 24V DC e una corrente di uscita di 0,5A per canale.
Specifiche Tecniche
Numero di uscite: 32
Tensione di uscita: 24V DC
Corrente di uscita per canale: 0,5A
Isolamento galvanico: Sì (tramite optoisolatori)
Isolamento in gruppi di: 8
Consumo di corrente interno: 100mA
Consumo di corrente esterno: 17mA
Connettore frontale: 46 pin
Peso: 0,870 kg
Caratteristiche Principali
Il modulo 6ES5451-7LA11 è dotato di LED verdi per l’indicazione dello stato del segnale e LED rossi per la segnalazione di cortocircuiti. Include anche un’uscita di segnalazione di gruppo per cortocircuiti (relè a ritenuta) con ingresso di reset. La connessione dei cavi di segnale avviene tramite connettori frontali, con possibilità di etichettatura accanto ai LED. L’indirizzo del modulo è dipendente dallo slot e non necessita di essere impostato sul modulo stesso.
Principio di Funzionamento
Il modulo converte i segnali di uscita interni del PLC ai livelli di tensione richiesti dal processo. Le tensioni di uscita sono fisse e il modulo è protetto contro i cortocircuiti, con protezione fornita elettronicamente o tramite fusibili. I LED rossi indicano anche quando un fusibile è bruciato. La connessione in parallelo delle uscite è possibile solo con le uscite a relè.
Informazioni Aggiuntive
Il modulo 6ES5451-7LA11 è stato dismesso senza sostituzione diretta. Per assistenza, si consiglia di contattare l’ufficio Siemens locale.
