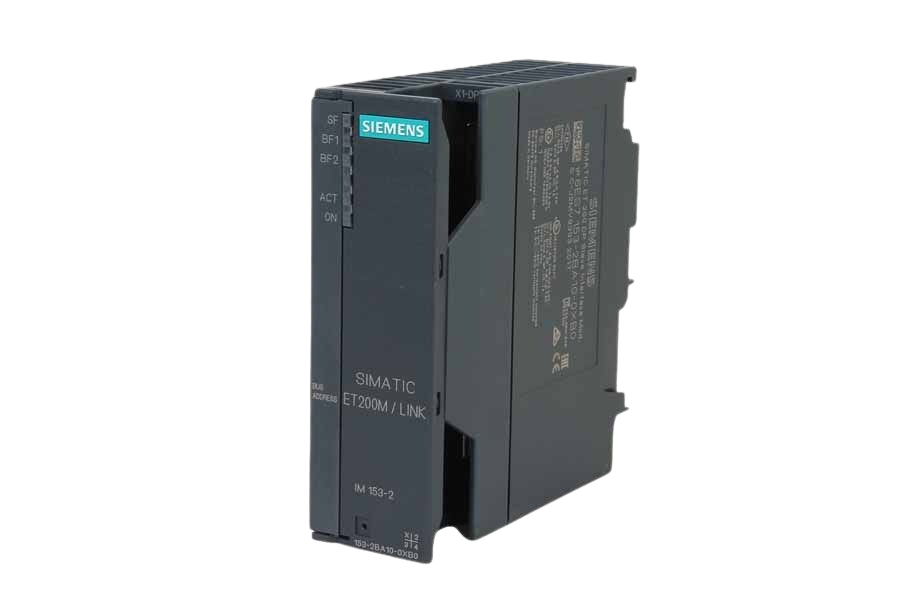

SIEMENS 6ES71532BA100XB0

Descrizione del Prodotto

Il modulo di interfaccia SIEMENS 6ES71532BA100XB0 è progettato per l’utilizzo con il sistema SIMATIC DP ET 200M. Supporta fino a 12 moduli S7-300 con capacità di ridondanza e timestamping, ed è adatto per il funzionamento in modalità isocrona. Le nuove caratteristiche includono l’utilizzo fino a 12 moduli, l’iniziativa slave per Drive ES e Switch ES, una struttura ampliata per le variabili ausiliarie HART e il funzionamento dei moduli a 64 canali con 32 segnali per slot.

Specifiche Tecniche

• Tensione di Alimentazione:

  20,4 – 28,8 V DC

• Corrente di Alimentazione:

  650 mA a 24 V DC

• Consumo di Potenza:

  5,5 W

• Corrente di Spunto:

  3 A

• Corrente Massima per Bus di Backplane:

  1,5 A a 5 V DC

• Velocità di Trasmissione:

  Fino a 12 Mbit/s

• Numero Massimo di Moduli per Interfaccia DP Slave:

  12

• Area di Input/Output:

  244 byte

• Corrente di Uscita Massima:

  70 mA

• Isolamento:

  500 V AC

• Connettore:

  Sub-D a 9 pin

• Procedura di Trasmissione:

  RS 485

• Rilevamento Automatico della Velocità di Trasmissione:

  Sì

• Tempo di Riserva in Caso di Guasto di Tensione:

  5 ms

• Altitudine Massima di Installazione:

  3000 m sopra il livello del mare

• Temperatura di Funzionamento:

  0°C – 60°C

• Grado di Protezione:

  IP20

• Dimensioni (L x A x P):

  40 mm x 125 mm x 117 mm

• Peso Netto:

  0,626 lb (circa 284 g)

Caratteristiche Aggiuntive

• Supporto per PROFIBUS:

  Sì

• Supporto per PROFIsafe:

  Sì

• Supporto per HART:

  Sì, con struttura ampliata per variabili ausiliarie

• Funzionamento in Modalità Isochronous:

  Sì

• Compatibilità con Moduli a 64 Canali:

  Sì, con 32 segnali per slot

• Iniziativa Slave per Drive ES e Switch ES:

  Sì

Informazioni Aggiuntive

• Numero di Articolo:

  6ES71532BA100XB0

• EAN:

  4047623404736

• UPC:

  804766132254

• Codice Merceologico:

  85176200

• Paese di Origine:

  Germania

• Conformità RoHS:

  Sì, dal 24/04/2015

• Obbligo di Ritiro WEEE (2012/19/UE):

  Sì

• Informazioni REACH Art. 33:

  Contiene piombo (CAS-No. 7439-92-1) in concentrazioni superiori allo 0,1% in peso.
