SCHNEIDER XB4BD25

Descrizione del Prodotto

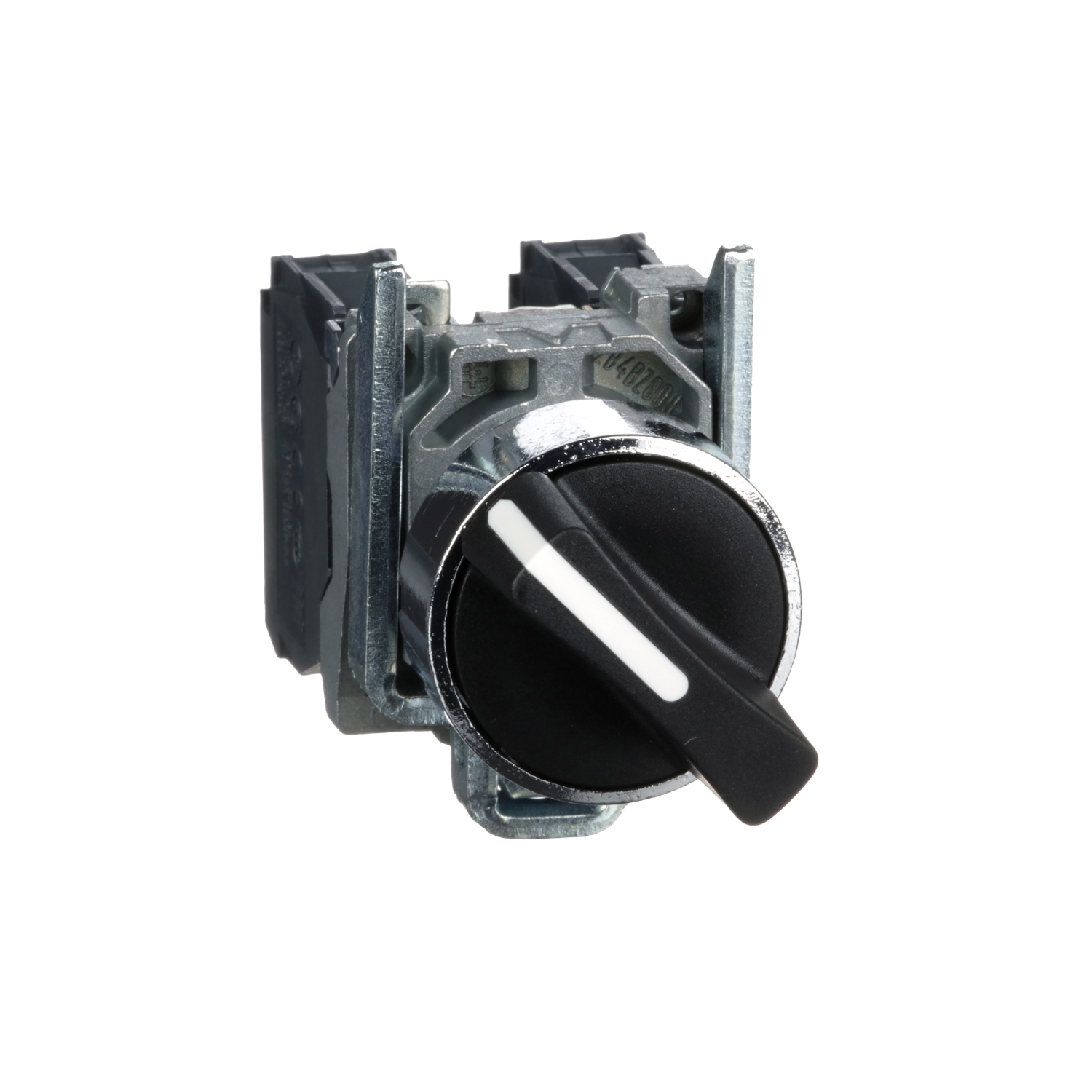

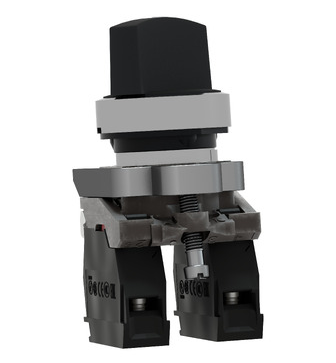

Il selettore modulare nero Harmony XB4 di Schneider Electric è un dispositivo di controllo progettato per fornire un’interfaccia versatile per il controllo delle macchine. Presenta una leva nera con 2 posizioni fisse e utilizza morsetti a vite per il collegamento elettrico. È dotato di 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC), con una ghiera metallica cromata. Questo selettore è ideale per impostare la macchina in varie modalità operative ed è facilmente installabile in fori standard di diametro 22 mm.

Caratteristiche Tecniche

– Tipo di prodotto: Selettore completo
– Colore del pulsante: Nero
– Colore dell’anello frontale: Cromo
– Con anello frontale: Sì
– Con corpo luminoso: No
– Diametro del foro: 22,5 mm
– Esecuzione del collegamento elettrico: Morsetti a vite
– Esecuzione dell’elemento di azionamento: Leva corta
– Funzione di commutazione con bloccaggio a scatto: Sì
– Grado di protezione (IP): IP67/IP69K
– Illuminabile: No
– Materiale dell’anello frontale: Metallo
– Numero di contatti di chiusura: 1
– Numero di contatti di riposo: 1
– Numero di contatti invertitori: 0
– Numero di posizioni di commutazione: 2
– Tattile: No
– Tipo di protezione (NEMA): 13

Specifiche Elettriche

– Corrente nominale (A): 6A (c.a.), 550mA (c.c.)
– Tensione nominale – c.a.: 120 V
– Tensione nominale – c.c.: 125 V
– Corrente termica convenzionale in aria [Ith]: 10 A conforme a EN/IEC 60947-5-1
– Tensione nominale di isolamento [Ui]: 600 V (grado di inquinamento 3) conforme a EN 60947-1
– Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN 60947-1
– Corrente nominale di impiego [Ie]: 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1; 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1; 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1; 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1; 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1; 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1
– Durata elettrica: 1.000.000 cicli, AC-15, 2 A a 230 V; 1.000.000 cicli, AC-15, 3 A a 120 V; 1.000.000 cicli, AC-15, 4 A a 24 V; 1.000.000 cicli, DC-13, 0,2 A a 110 V; 1.000.000 cicli, DC-13, 0,5 A a 24 V

Specifiche Meccaniche

– Materiale testa: Metallo cromato
– Materiale base di fissaggio: Zamak
– Diametro di montaggio: 22 mm
– Tipo di testa: Standard
– Forma della testa: Circolare
– Tipo di operatore: Fisso
– Tipo operatore: Leva standard nera
– Informazioni posizione operatore: 2 posizioni 90°
– Composizione e tipologia contatti: 1 NO + 1 NC
– Funzionamento dei contatti: Ad apertura lenta
– Connessioni – morsetti: Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a EN/IEC 60947-1
– Altezza: 47 mm
– Larghezza: 30 mm
– Profondità: 68 mm
– Descrizione morsetti ISO n°1: (13-14)NO(21-22)NC
– Peso prodotto: 0,105 kg
– Resistenza al lavaggio ad alta pressione: 7.000.000 Pa a 55 °C, distanza: 0,1 m
– Uso contatti: Contatti standard
– Apertura positiva: Con conforme a EN/IEC 60947-5-1 appendice K
– Valore di coppia: 0,14 Nm NO con modifica dello stato elettrico
– Durata meccanica: 1.000.000 cicli
– Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-1
– Forma della testa (vite): Testa a croce compatibile con Philips no 1 cacciavite; Testa a croce compatibile con pozidriv No 1 cacciavite; Scanalato compatibile con piatto Ø 4 mm cacciavite; Scanalato compatibile con piatto Ø 5,5 mm cacciavite
– Materiale contatti: Lega d’argento (Ag/Ni)

Certificazioni e Conformità

– Protezione contro i cortocircuiti: 10 A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1
– Grado di protezione (IP): IP66, IP67, IP69, IP69K
– Tipo di protezione (NEMA): 13
– Ente di approvazione: BV, CSA, DNV, GL, LROS, UL

Informazioni del Produttore

– Indirizzo: SCHNEIDER ELECTRIC S.P.A., VIA CIRCONVALLAZIONE EST, 1, 24040 STEZZANO (BG)
– Sito del produttore: https://www.se.com/it/it/

Documentazione

– Certificato REACH
– Scheda tecnica WEB
– Certificazione materiali pericolosi
– Istruzioni di smaltimento
– Profilo ambientale

Note

Il selettore XB4BD25 è progettato per resistere a condizioni ambientali gravose, grazie ai suoi elevati gradi di protezione IP e alla robustezza dei materiali utilizzati. È ideale per applicazioni industriali dove è richiesta affidabilità e durata nel tempo.
