Descrizione del Prodotto

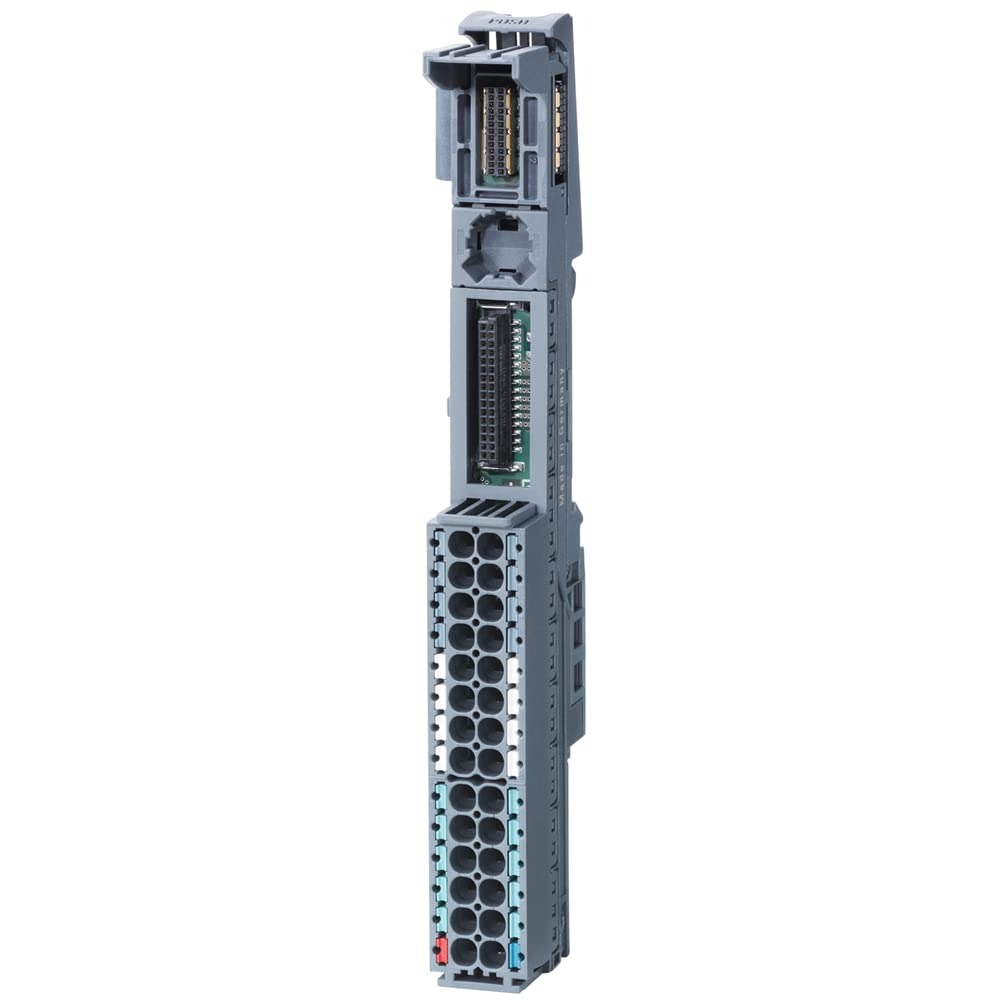

Il SIEMENS 6ES71936BP200BA0 è un’unità di base (BaseUnit) della serie SIMATIC ET 200SP, designata come BU15-P16+A10+2B di tipo A0. È dotata di morsetti push-in e include 10 morsetti ausiliari (AUX), con ponticellatura verso sinistra. Le dimensioni sono 15 mm di larghezza e 141 mm di altezza.
Caratteristiche Tecniche
– **Designazione del tipo di prodotto**: BU tipo A0
– **Stato funzionale HW**: Da FS06
– **Valore nominale (DC)**: 24V
– **Numero di slot**: 1 Tipo A0
– **Isolamento testato**: 707 V CC (prova di tipo)
– **Tipo di morsetto**: Terminale a pressione
– **Sezione del conduttore**: 0,14 mm² AWG 26 – 2,5 mm² AWG 14
– **Terminali di processo al modulo I/O**: 16
– **Numero di terminali al bus AUX**: 10
– **Numero di terminali con collegamento al bus P1 e P2**: 2
– **Protezione esterna per linee di alimentazione**: Interruttore magnetotermico 24 V DC/10 A con caratteristica di intervento di tipo B o C
– **Corrente massima per bus P1 e P2**: 10A
– **Corrente massima per bus AUX**: 10A
– **Corrente massima per terminali di processo**: 2A
– **Temperatura ambiente durante il funzionamento orizzontale**: -30/+60 gradi
– **Temperatura ambiente durante il funzionamento verticale**: -30/+50 gradi
– **Altitudine di installazione sopra il livello del mare, max**: 5 000 m; Limitazioni per altitudini di installazione > 2 000 m, vedere manuale
– **Larghezza**: 15 mm
– **Altezza**: 141 mm
– **Profondità**: 35 mm
Applicazioni
Questa unità di base è progettata per essere utilizzata con il sistema SIMATIC ET 200SP, offrendo una soluzione modulare e scalabile per l’automazione industriale. È particolarmente adatta per l’installazione in quadri di controllo di dimensioni ridotte, grazie al suo design compatto.
Documentazione
Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da Siemens.
