SIEMENS 6ES72314HF320XB0

Descrizione del Prodotto

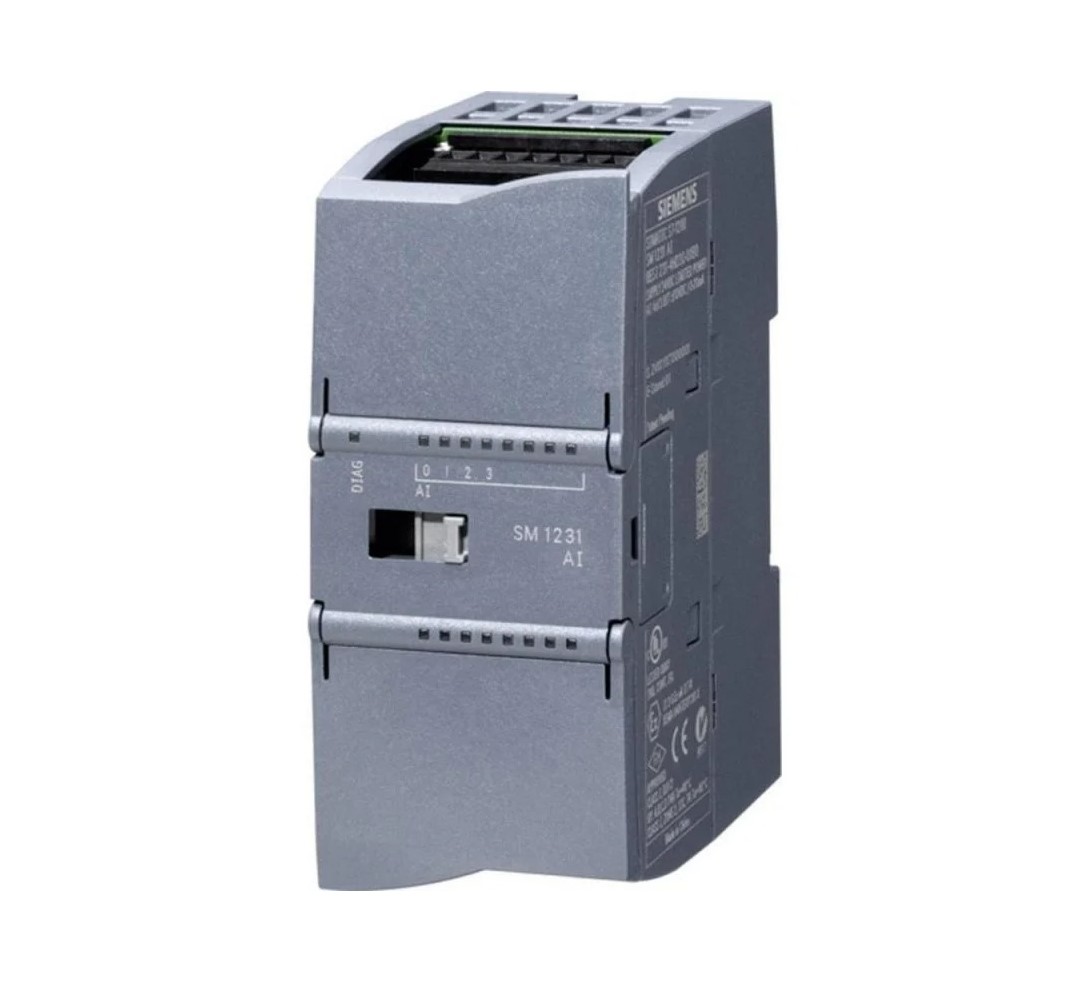

Il modulo SIEMENS 6ES7231-4HF32-0XB0 è un’unità di ingressi analogici per il controllore SIMATIC S7-1200. Questo modulo, denominato SM 1231, offre 8 ingressi analogici configurabili per segnali di tensione o corrente, con una risoluzione di 12 bit più segno (13 bit ADC). Supporta intervalli di tensione di ±10 V, ±5 V, ±2,5 V e intervalli di corrente di 0-20 mA o 4-20 mA.

Specifiche Tecniche

– **Tensione nominale di alimentazione (DC):** 24 V
– **Consumo di corrente tipico:** 45 mA
– **Perdita di potenza tipica:** 1,5 W
– **Numero di ingressi analogici:** 8 (differenziali per corrente o tensione)
– **Intervalli di ingresso configurabili:**
– Tensione: ±10 V, ±5 V, ±2,5 V
– Corrente: 0-20 mA, 4-20 mA
– **Resistenza di ingresso:**
– Tensione: ≥9 MΩ
– Corrente: 280 Ω
– **Tempo di ciclo massimo (tutti i canali):** 625 µs
– **Errore di temperatura relativo all’intervallo di ingresso:**
– A 25 °C: ±0,1%
– Fino a 55 °C: ±0,2%
– **Dimensioni:**
– Larghezza: 45 mm
– Altezza: 100 mm
– Profondità: 75 mm
– **Peso approssimativo:** 180 g

Condizioni Ambientali

– **Temperatura operativa:** da -20 °C a +60 °C
– **Temperatura di stoccaggio/trasporto:** da -40 °C a +70 °C
– **Umidità relativa (senza condensa):** fino al 95% a 25 °C

Certificazioni e Conformità

– **Marcatura CE:** Sì
– **Approvazione UL:** Sì
– **Approvazione cULus:** Sì
– **Approvazione FM:** Sì
– **Conformità RoHS:** Sì, dal 15/03/2013

Informazioni Aggiuntive

– **Numero di articolo:** 6ES7231-4HF32-0XB0
– **EAN:** 6940408102040
– **Paese di origine:** Germania

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da Siemens o di visitare il sito web del produttore.
