Descrizione del Prodotto

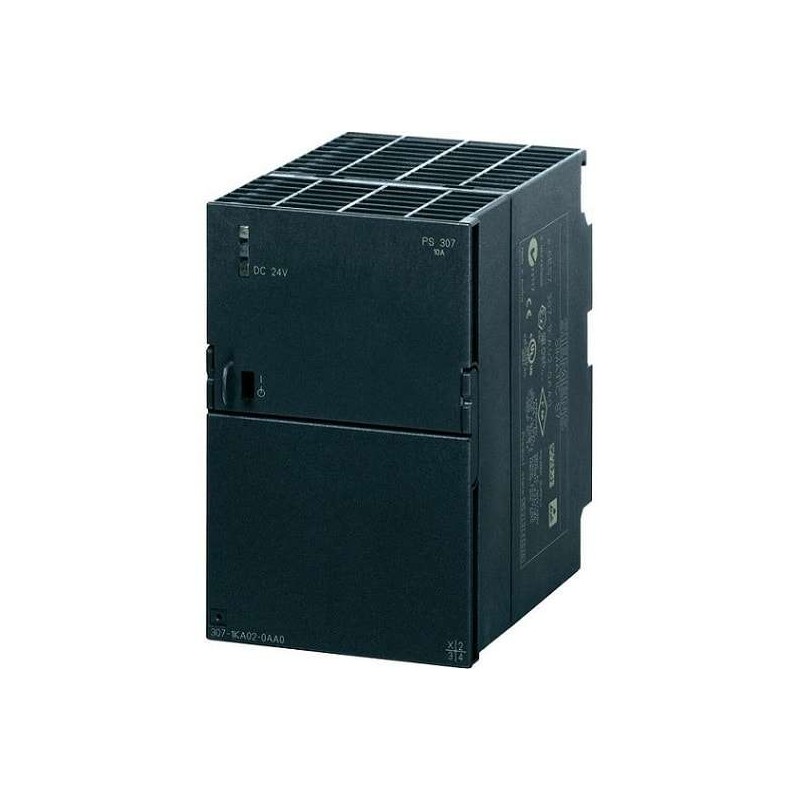

L’alimentatore regolato SIMATIC S7-300 PS307 è progettato per fornire una tensione di uscita stabile di 24 V DC con una corrente nominale di 10 A. È ideale per l’alimentazione di CPU, moduli I/O e altri componenti del sistema S7-300, nonché per sensori e attuatori. Il design compatto e le numerose certificazioni lo rendono adatto a un’ampia gamma di applicazioni industriali.
Specifiche Tecniche
Ingresso:
– Tensione nominale: 120/230 V AC
– Gamma di tensione: 85-132 V AC / 170-264 V AC
– Frequenza di rete: 47-63 Hz
– Corrente di ingresso: 4,2 A a 120 V AC / 1,9 A a 230 V AC
– Fusibile interno: T 6,3 A/250 V (non accessibile)
Uscita:
– Tensione nominale: 24 V DC
– Tolleranza totale: ±3%
– Corrente nominale: 10 A
– Potenza erogata: 240 W
– Ripple residuo: max. 50 mV
Efficienza:
– Efficienza tipica: 90%
– Perdita di potenza: circa 27 W
Protezione e Monitoraggio:
– Protezione da sovratensione: spegnimento a <28,8 V, riavvio automatico
– Limitazione di corrente: 11-12 A
– Protezione da cortocircuito: spegnimento elettronico, riavvio automatico
Condizioni Ambientali:
– Temperatura operativa: 0-60 °C
– Temperatura di trasporto e stoccaggio: -40 a +85 °C
– Umidità relativa: 5-95% senza condensa
Dimensioni e Peso:
– Larghezza: 80 mm
– Altezza: 125 mm
– Profondità: 120 mm
– Peso: circa 0,8 kg
Certificazioni:
– CE
– UL/cUL (UL 508, CSA C22.2 No. 142)
– ATEX (EX) II 3G Ex nA II T4
– FM Class I, Div. 2, Group ABCD, T4
Note Aggiuntive
L’alimentatore PS307 è dotato di terminali a vite per connessioni sicure e affidabili. È progettato per il montaggio su guida DIN, facilitando l’integrazione nei quadri elettrici. Il prodotto è conforme alla direttiva RoHS dal 01.08.2006. Si prega di notare che il prodotto è stato dichiarato obsoleto a partire dal 01.10.2023.
