SIEMENS 6SL32101KE213AF1

Descrizione del Prodotto

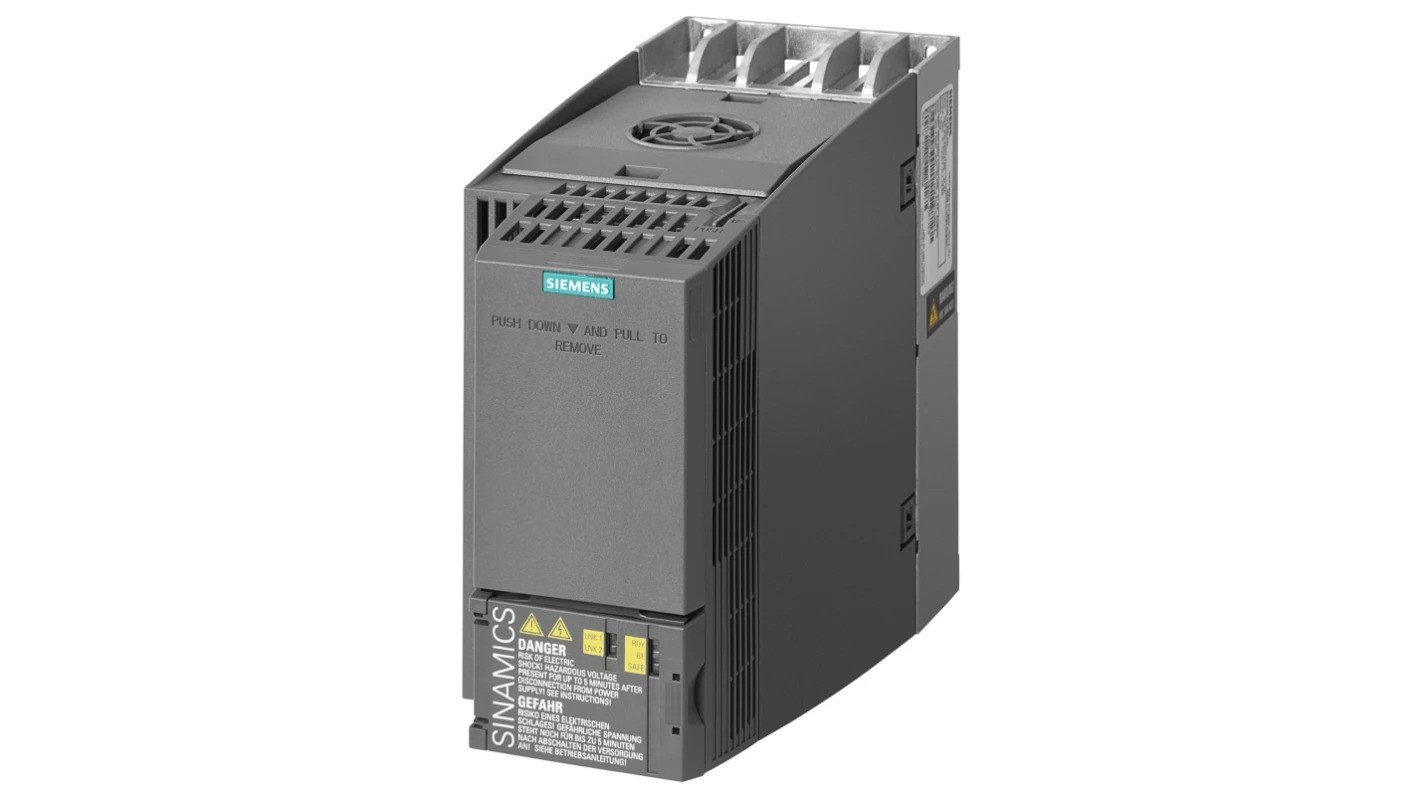

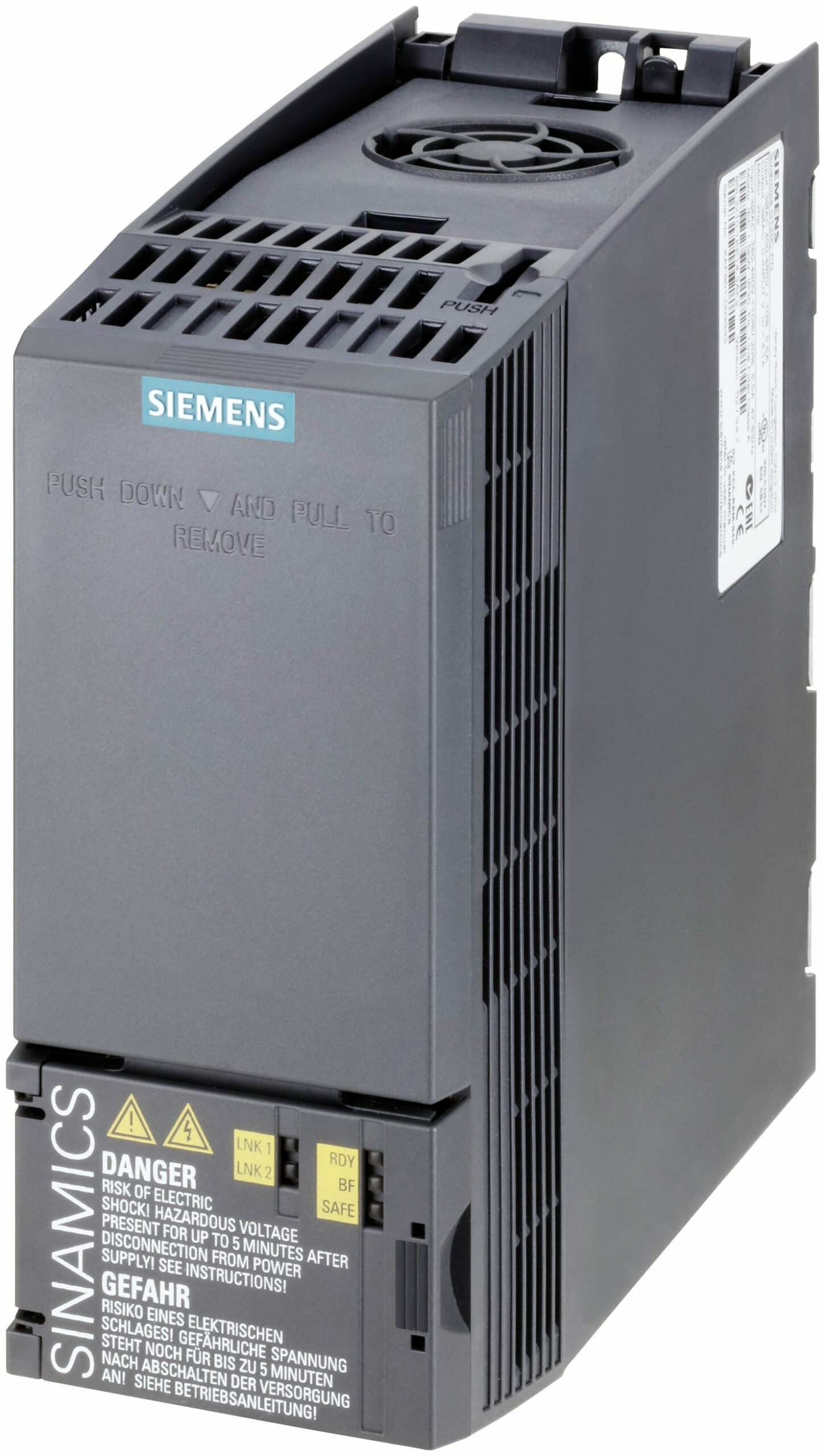

Il SIEMENS SINAMICS G120C (codice prodotto: 6SL3210-1KE21-3AF1) è un convertitore di frequenza progettato per applicazioni industriali, offrendo una soluzione compatta e versatile per il controllo dei motori.

Caratteristiche Principali

– **Potenza Nominale:** 5,5 kW con sovraccarico del 150% per 3 secondi.

– **Tensione di Rete:** 3AC 380-480 V ±10%/-20%.

– **Frequenza di Rete:** 47-63 Hz.

– **Filtro Integrato:** Classe A.

– **Interfaccia I/O:** 6 ingressi digitali, 2 uscite digitali, 1 ingresso analogico, 1 uscita analogica.

– **Funzione di Sicurezza Integrata:** Safe Torque Off (STO).

– **Bus di Campo Integrato:** PROFINET PN.

– **Grado di Protezione:** IP20 / UL Open Type.

– **Dimensioni (AxLxP):** 196 x 100 x 203 mm.

– **Alimentazione 24V:** Esterna.

Dati Tecnici

– **Corrente Nominale (LO):** 16,50 A.

– **Corrente Nominale (HO):** 12,80 A.

– **Fattore di Potenza λ:** 0,70 – 0,85.

– **Fattore di Sfasamento cos φ:** 0,95.

– **Livello di Pressione Acustica LpA (1m):** 63 dB.

– **Potenza Dissipata:** 0,18 kW.

– **Corrente di Uscita Massima:** 17,60 A.

– **Frequenza di Uscita con Regolazione U/f:** 0 – 240 Hz.

– **Frequenza di Uscita con Regolazione Vettoriale:** 0 – 550 Hz.

– **Sovraccaricabilità:** 150% della corrente di carico base per 3 s, successivamente 110% per 57 s in un ciclo di 300 s.

Condizioni Ambientali

– **Temperatura di Esercizio:** -10 … 40 °C.

– **Temperatura di Immagazzinaggio/Trasporto:** -40 … 70 °C.

– **Umidità Relativa:** 95% a 40 °C, senza condensa o formazione di ghiaccio.

– **Altitudine di Installazione:** Fino a 1000 m senza derating.

Dimensioni e Peso

– **Altezza:** 196 mm.

– **Larghezza:** 100 mm.

– **Profondità:** 203 mm.

– **Peso Netto:** 3,000 kg.

Interfacce di Comunicazione

– **PROFINET / EtherNet/IP:** 2 interfacce.

– **RS232:** 1 interfaccia.

– **TTY:** 1 interfaccia.

– **USB:** 1 interfaccia.

Ingressi/Uscite

– **Ingressi Digitali:** 6.

– **Uscite Digitali:** 2.

– **Ingressi Analogici:** 1.

– **Uscite Analogiche:** 1.

Certificazioni e Conformità

– **Conformità RoHS:** Sì, conforme dal 01.07.06.

– **Codice Doganale:** 85044095.

– **Paese di Origine:** Gran Bretagna.

Note Aggiuntive

Il SINAMICS G120C è progettato per applicazioni industriali che richiedono un controllo preciso e affidabile dei motori, offrendo funzionalità avanzate in un design compatto.
