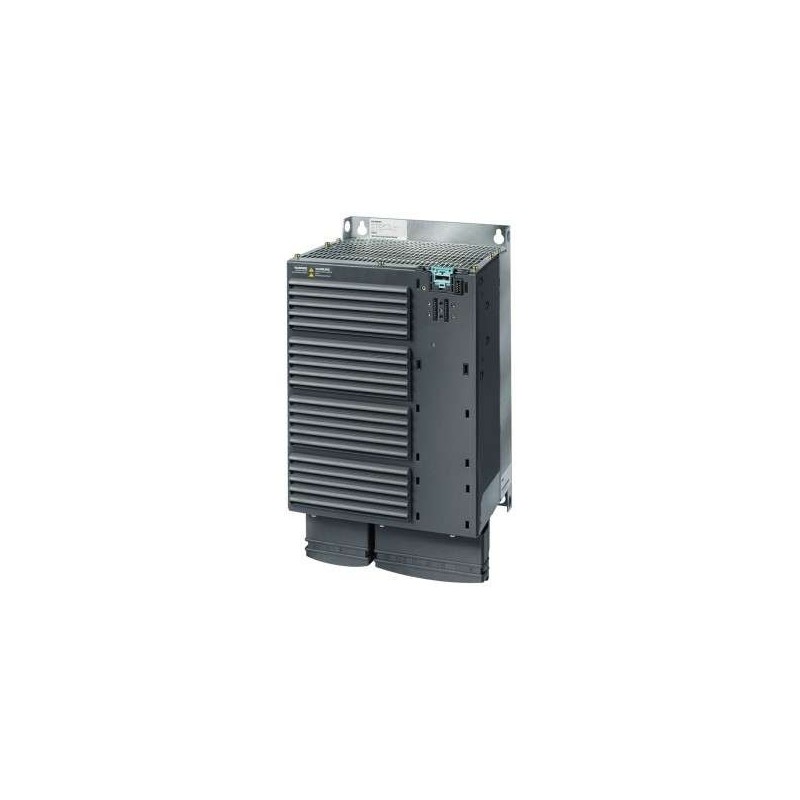

SIEMENS 6SL32250BE330AA0

Descrizione del Prodotto

Il SIEMENS 6SL32250BE330AA0 è un modulo di potenza SINAMICS G120 PM250 con filtro integrato di Classe A e capacità di rigenerazione. Supporta una tensione di ingresso trifase da 380 a 480 V ±10% a 47-63 Hz. Offre una potenza di uscita di 30 kW in condizioni di sovraccarico elevato e 37 kW in condizioni di sovraccarico leggero. Le dimensioni sono 635 mm di altezza, 275 mm di larghezza e 204 mm di profondità, con un grado di protezione IP20. Non include l’unità di controllo né il pannello operatore di base (BOP).

Specifiche Tecniche

– **Tensione di Ingresso:** 3AC 380-480 V ±10%
– **Frequenza di Ingresso:** 47-63 Hz
– **Potenza di Uscita (Sovraccarico Elevato):** 30 kW per 200% 3s, 150% 57s, 100% 240s a temperatura ambiente da 0 a +50°C
– **Potenza di Uscita (Sovraccarico Leggero):** 37 kW per 150% 3s, 110% 57s, 100% 240s a temperatura ambiente da 0 a +40°C
– **Corrente di Uscita Nominale:** 75 A
– **Frequenza di Uscita Massima:** 550 Hz
– **Dimensioni (HxLxP):** 635 x 275 x 204 mm
– **Grado di Protezione:** IP20
– **Peso Netto:** 21 kg
– **Filtro EMC Integrato:** Classe A
– **Funzionamento a 4 Quadranti:** Sì
– **Chopper di Frenatura Integrato:** No
– **Altitudine di Installazione Massima:** 1000 m
– **Umidità Relativa Ammessa:** Fino al 95% senza condensa
– **Temperatura di Esercizio:** 0 … +50°C (Sovraccarico Elevato), 0 … +40°C (Sovraccarico Leggero)
– **Temperatura di Stoccaggio/Trasporto:** -25 … +55°C
– **Tolleranza di Tensione di Rete Simmetrica Relativa:** -10%
– **Tolleranza di Frequenza di Rete Simmetrica Relativa:** ±5%
– **Rendimento:** 97%
– **Fattore di Potenza λ:** 0,90
– **Fattore di Sfasamento cos φ:** 0,95
– **Livello di Pressione Acustica LpA (1m):** 60 dB
– **Potenza Dissipata:** 0,42 kW
– **Aria di Raffreddamento Necessaria:** 0,022 m³/s
– **Raffreddamento:** Raffreddamento ad aria interno
– **Sovraccaricabilità:** 1,5 × corrente di uscita nominale per 57 s con un tempo di ciclo di 300 s; 2 × corrente di uscita nominale per 3 s con un tempo di ciclo di 300 s
– **Numero di Fasi di Ingresso/Uscita:** 3
– **Tipo di Convertitore:** Inverter a tensione impressa
– **Utilizzo in Ambito Industriale:** Sì
– **Utilizzo in Ambito Residenziale e Commerciale:** No

Informazioni Aggiuntive

– **Codice Articolo:** 6SL32250BE330AA0
– **EAN:** 4019169455275
– **Paese di Origine:** Germania
– **Conformità RoHS:** Sì, dal 18/05/2016
– **Obbligo di Restituzione WEEE (2012/19/UE):** Sì
– **Sostanza REACH Art. 33:** Piombo (CAS-No. 7439-92-1) > 0,1% (w/w)

Note

Per ulteriori dettagli, consultare la documentazione ufficiale fornita da Siemens.
