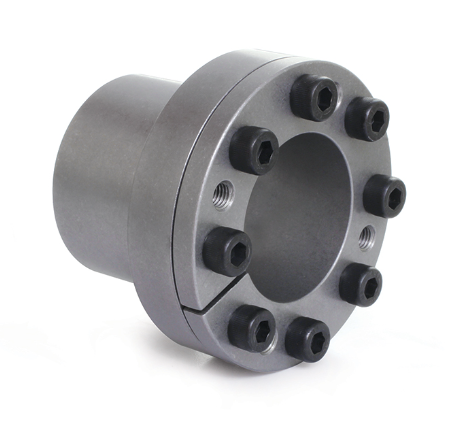

SIT CAL3F3041

Descrizione del Prodotto

Il calettatore SIT-LOCK modello CAL3F3041 è un dispositivo progettato per il collegamento senza chiavetta tra alberi e mozzi, garantendo un montaggio e smontaggio semplici e un centraggio preciso. È ideale per applicazioni come pulegge a cinghia trapezoidale e pignoni a catena, specialmente in mozzi con pareti sottili.

Caratteristiche Tecniche

– Tolleranza albero: h8
– Tolleranza mozzo: H8
– Rugosità del materiale: inferiore a 16 µm

Vantaggi

– Nessuna alterazione dell’albero
– Tempi di montaggio ridotti
– Bassi costi operativi

Composizione

– 2 elementi tenditori conici
– Anello di distanziamento
– Viti

Dimensioni e Specifiche

– Diametro interno (d): 30 mm
– Diametro esterno (D1): 62 mm
– Diametro mozzo (DMoyeu): 41 mm
– Altezza totale (H): 51 mm
– Altezza H1: 45 mm
– Altezza H2: 25 mm
– Altezza H3: 38 mm
– Forza assiale (F): 34 kN
– Coppia trasmissibile (M): 512 N·m
– Numero di viti per set: 6
– Tipo di viti: M6
– Coppia di serraggio: 17 N·m

Applicazioni

Adatto per l’uso con pulegge a cinghia trapezoidale e pignoni a catena, particolarmente indicato per mozzi con pareti sottili.

Note

Per ulteriori dettagli e informazioni sull’acquisto, si consiglia di consultare il rivenditore autorizzato o il sito web del produttore.
