Descrizione del Prodotto

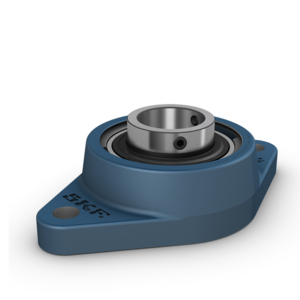

Il supporto flangiato SKF FYTJ 20 TF รจ un’unitร cuscinetto a sfere con flangia ovale, conforme agli standard industriali giapponesi (JIS). ร composto da un cuscinetto con anello interno maggiorato e fissaggio mediante viti di pressione, montato su un supporto in ghisa. Questo design รจ ideale per applicazioni con direzione di rotazione costante o alternata e puรฒ essere imbullonato a pareti o telai di macchine. Le unitร cuscinetto a sfere possono sopportare disallineamenti iniziali, ma generalmente non consentono spostamenti assiali.
Caratteristiche Principali
- Resistenza elevata alla contaminazione
- Progettato per temperature e velocitร elevate
- Capacitร di sopportare carichi relativamente pesanti
- Soluzione economica
Specifiche Tecniche
- Diametro interno (d): 20 mm
- Diametro esterno dell’anello interno (dโ): 28,2 mm
- Larghezza totale (A): 25,5 mm
- Larghezza della flangia (Aโ): 11 mm
- Profonditร della scanalatura di centraggio (Aโ): 3,2 mm
- Larghezza totale del cuscinetto (B): 31 mm
- Distanza dalla facciata laterale del dispositivo di fissaggio al centro della filettatura (Bโ): 4,5 mm
- Diametro esterno superiore (Dโโ): 58 mm
- Diametro esterno base (Dโโ): 64 mm
- Diametro di centraggio (Dโ): 68,3 mm
- Distanza tra i fori di fissaggio (J): 64 mm
- Altezza totale (L): 86 mm
- Diametro del foro per bullone di fissaggio (N): 12 mm
- Distanza dalla facciata laterale del dispositivo di fissaggio al centro della pista (sโ): 18,3 mm
- Larghezza totale dell’unitร (T): 33,3 mm
Dati di Carico
- Coefficiente di carico dinamico (C): 12,7 kN
- Coefficiente di carico statico di base (Cโ): 6,55 kN
- Carico limite di fatica (Pแตค): 0,28 kN
- Velocitร limite: 8.500 r/min
Informazioni di Montaggio
- Filettatura vite di pressione: M6x0,75
- Dimensioni chiave esagonale per vite di pressione: 3 mm
- Coppia di serraggio consigliata per vite di pressione: 4 Nยทm
- Diametro consigliato per i bulloni di fissaggio: 10 mm
Materiali e Costruzione
Il supporto รจ realizzato in ghisa, mentre il cuscinetto รจ in acciaio. Le guarnizioni standard con flingers aggiuntivi offrono una protezione efficace contro le contaminazioni.
Applicazioni Tipiche
Questa unitร cuscinetto รจ adatta per applicazioni di movimentazione materiali e altre applicazioni industriali che richiedono un supporto robusto e affidabile.
Note
Per garantire prestazioni ottimali, si consiglia di seguire le specifiche di montaggio fornite e di utilizzare gli strumenti appropriati durante l’installazione.
Per ulteriori dettagli, consultare la documentazione tecnica fornita dal produttore.
