SKF FYTWK30YTH

Descrizione del Prodotto

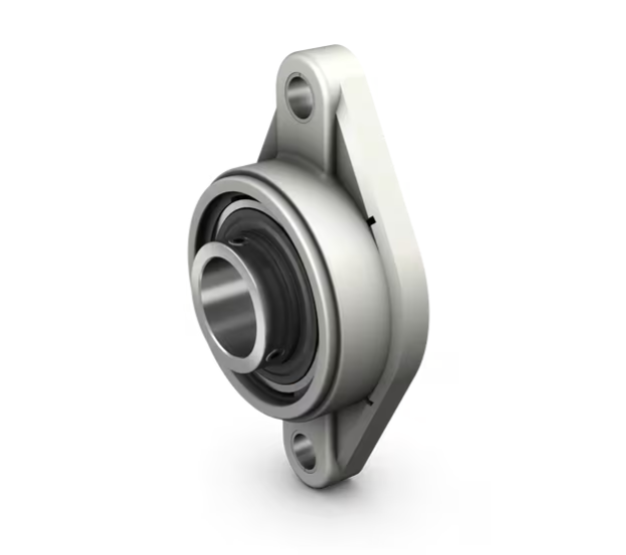

Il supporto flangiato SKF FYTWK 30 YTH è un’unità cuscinetto a sfere con flangia ovale, progettata specificamente per il settore alimentare. Realizzato in materiale composito resistente agli agenti chimici, è leggero e robusto. Il cuscinetto presenta un anello interno maggiorato e un fissaggio mediante viti di pressione, rendendolo adatto per applicazioni con direzione di rotazione costante o alternata. Il supporto può essere imbullonato alla parete o al telaio della macchina e può sopportare disallineamenti iniziali, ma non consente spostamenti assiali.

Caratteristiche Principali

– Resistente agli agenti chimici

– Pre-lubrificato a vita con grasso alimentare non tossico

– Leggero

– Robusto

Dimensioni

– Diametro interno (d): 30 mm

– Diametro esterno (D_b): 78 mm

– Altezza totale (H): 142,5 mm

– Interasse dei fori di fissaggio (J): 116,5 mm

– Lunghezza (L): 83 mm

– Larghezza (A): 33 mm

– Larghezza totale del cuscinetto (B): 38,1 mm

– Diametro dei fori di fissaggio (N): 12,3 mm

– Spessore (B₄): 5 mm

– Altezza del centro del cuscinetto (s₁): 22,2 mm

Dati di Calcolo

– Coefficiente di carico dinamico (C): 16,3 kN

– Coefficiente di carico statico di base (C₀): 11,2 kN

– Carico limite di fatica (P_u): 0,475 kN

– Velocità limite: 3800 giri/min (con tolleranza albero h6)

Massa

– Massa dell’unità cuscinetto: 0,46 kg

Informazioni di Montaggio

– Filettatura vite di pressione (G₂): M6x0.75

– Dimensioni chiave esagonale per vite di pressione (N): 3 mm

– Coppia di serraggio consigliata per vite di pressione: 4 N·m

– Diametro consigliato per i bulloni di fissaggio: 10 mm (0,375 in)

Prodotti Correlati

– Supporto: FYTWK 506 Y

– Cuscinetto: YAR 206-2RF/HV

– Coperchio di estremità: ECW 206

Nota

Questa unità cuscinetto sarà dismessa alla fine del 2019; la nuova serie F2BC è già disponibile come sostituzione.
