SMC ASP330F0106S

Descrizione del Prodotto

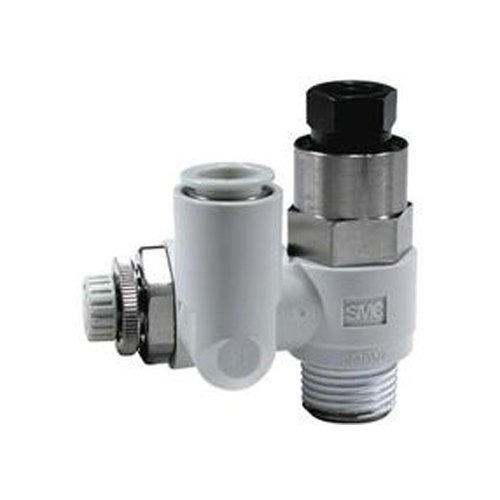

Il modello SMC ASP330F-01-06S è un regolatore di flusso con valvola di ritegno pilota integrata, progettato per consentire il controllo della velocità dei cilindri pneumatici e permettere arresti intermedi temporanei. Questa combinazione offre una soluzione compatta ed efficiente per applicazioni pneumatiche che richiedono precisione nel controllo del movimento.

Caratteristiche Principali

– La valvola di ritegno pilota opera con il 50% della pressione di esercizio.

– Connessione one-touch per l’aria di alimentazione.

– Disponibile per tubi con diametri esterni da 6 mm a 10 mm e da 1/4″ a 1/2″.

– Connessione di tipo universale standard.

– Sigillante per filettature incluso di serie.

– Disponibile con filettature PT, NPT e G (standard).

Specifiche Tecniche

– Materiale del Corpo: Ottone, PBT

– Coefficiente di Flusso (Cv): 2,9 mm²

– Pressione di Esercizio Massima: 1 MPa

– Pressione di Esercizio Minima: 0,1 MPa

– Pressione di Prova: 1,5 MPa

– Fluido Operativo: Aria

– Intervallo di Pressione Operativa: da 0,1 a 1 MPa

– Intervallo di Temperatura Operativa: da -5 a +60 °C

– Tipo di Uscita: M5 x 0,8 Femmina con filettatura ISO

– Dimensioni:

– Altezza: 38,6 mm

– Lunghezza: 39,6 mm

– Larghezza: 11,8 mm

– Tipo di Piping: Universale

– Tipo di Connessione al Porto: Push To Connect

– Materiale della Guarnizione: Nitrile

– Standard Rispettati: JIS

– Standard della Filettatura: ISO

– Funzione della Valvola: Ago

Dimensioni

– Diametro del Tubo Applicabile: 6 mm

– Attacco Lato Cilindro: R 1/8

– Attacco Pilota: M5 x 0,8

– Altezza (H1): 12 mm

– Altezza (H2): 8 mm

– Diametro (D1): 11,6 mm

– Diametro (D2): 14,2 mm

– Diametro (D3): 11,8 mm

– Lunghezza (L1): 14 mm

– Lunghezza (L2): 38,4 mm

– Lunghezza (L3): 22,9 mm

– Lunghezza (L4): 39,6 mm

– Lunghezza (L5): 34,6 mm

– Dimensione (A1): 38,6 mm

– Dimensione (A2): 35,2 mm

– Dimensione (M): 10,5 mm

– Dimensione (Max): 13,7 mm

– Peso: 32 g

Applicazioni

Il regolatore di flusso SMC ASP330F-01-06S è ideale per applicazioni pneumatiche che richiedono un controllo preciso della velocità dei cilindri e la possibilità di arresti intermedi temporanei, come nei sistemi di automazione industriale e nelle linee di produzione.

Note

Assicurarsi che la pressione di esercizio sia compresa tra 0,1 MPa e 1 MPa e che la temperatura operativa sia mantenuta tra -5 °C e +60 °C per garantire il corretto funzionamento del dispositivo.

Certificazioni

Il prodotto è conforme agli standard JIS e utilizza filettature conformi agli standard ISO.

Download

Per ulteriori dettagli tecnici e disegni CAD, si consiglia di consultare il catalogo online di SMC o di contattare il distributore locale.
