SMC AV3000F035DZQ

Descrizione del Prodotto

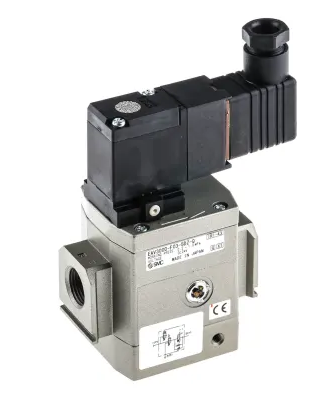

La valvola SMC AV3000-F03-5DZ-Q è una valvola di avviamento graduale progettata per fornire aria a bassa velocità, aumentando gradualmente la pressione iniziale in un sistema pneumatico, e per un rapido scarico interrompendo l’alimentazione d’aria.

Specifiche Tecniche

– Pressione di esercizio: 0,2 – 1 MPa
– Pressione di prova: 1,5 MPa
– Temperatura ambiente e del fluido: 0 – 60°C
– Dimensione del corpo: 3/8
– Filettatura: G (BSPP)
– Dimensione delle porte: 3/8
– Area effettiva (1(P) → 2(A)): 37 mm²
– Area effettiva (2(A) → 3(R)): 49 mm²
– Massa: 0,48 kg
– Voltaggio della bobina: 24 VDC
– Fluttuazione di tensione consentita: -15% a +10% della tensione nominale
– Tipo di isolamento della bobina: Equivalente al tipo B (130°C)
– Consumo di corrente DC: 1,8 W
– Ingresso elettrico: Terminale DIN di tipo D
– Opzioni: Indicatore luminoso e soppressore di sovratensione
– Comando manuale: Tipo a pressione non bloccante (a filo)
– Direzione del flusso: Da sinistra a destra
– Conformità CE: Sì

Caratteristiche Principali

– Connettività modulare: Compatibile con componenti FRL.
– Opzioni di ingresso elettrico: Grommet, connettori DIN.
– Dimensioni delle porte disponibili: 1/4, 3/8, 1/2, 3/4.

Applicazioni

Ideale per sistemi pneumatici che richiedono un aumento graduale della pressione iniziale e uno scarico rapido, migliorando la sicurezza e l’efficienza operativa.

Documentazione

Per ulteriori dettagli, consultare il catalogo della serie AV disponibile sul sito ufficiale di SMC.
