SMC CDQ2B50TF10DCZ

Descrizione del Prodotto

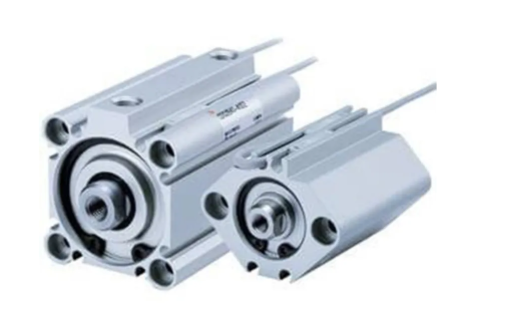

Il cilindro pneumatico compatto SMC modello CDQ2B50TF-10DCZ è progettato per applicazioni che richiedono un ingombro ridotto senza compromettere le prestazioni. Questo cilindro a doppio effetto con stelo singolo offre una soluzione efficiente per una varietà di sistemi pneumatici.

Caratteristiche Principali

– **Tipo di cilindro**: Compatto, doppio effetto, stelo singolo

– **Serie**: CQ2-Z

– **Diametro del foro**: 50 mm

– **Corsa standard**: 10 mm

– **Filettatura delle porte**: G 1/4

– **Opzioni incluse**: Magnetizzato, pronto per interruttore

– **Tipo di montaggio**: Foro passante

– **Tipo di stelo**: Filettatura femmina M18x1.5 ISO

Specifiche Tecniche

– **Pressione di prova**: 1,5 MPa

– **Intervallo di pressione operativa**: 0,05 a 1 MPa

– **Forza di spinta a 100 psi**: 1370 N

– **Forza di trazione a 100 psi**: 1150 N

– **Intervallo di temperatura operativa**: -10 a +60 °C

– **Standard conformi**: JIS

Dimensioni

– **Lunghezza totale**: 58,5 mm

– **Larghezza totale**: 71 mm

– **Altezza totale**: 64 mm

Opzioni e Accessori

– **Opzioni**: Standard (filettatura femmina all’estremità dello stelo)

– **Accessori disponibili**: Kit di tenuta di ricambio (CQ2B50-PS), pacchetto di grasso standard (GR-S-010)

Note

Per ulteriori dettagli tecnici e opzioni di configurazione, si consiglia di consultare il catalogo SMC o contattare un rappresentante autorizzato.
