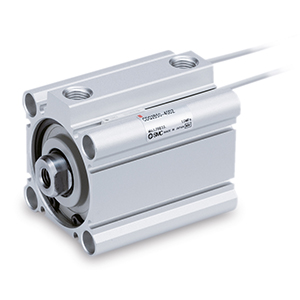

SMC CDQ2B50TF50DZ

Descrizione del Prodotto

Il cilindro compatto SMC CDQ2B50TF50DZ è un attuatore pneumatico a doppio effetto con stelo singolo, progettato per applicazioni che richiedono un ingombro ridotto e prestazioni affidabili.

Caratteristiche principali

– **Design Compatto**: Il corpo del cilindro è progettato per risparmiare spazio, rendendolo ideale per installazioni con spazio limitato.

– **Versatilità di Montaggio**: È possibile montare piccoli interruttori automatici su 4 superfici (2 superfici per i diametri da 12 a 25 mm), senza sporgenze, migliorando la sicurezza e l’estetica.

– **Leggerezza**: Il peso è stato ridotto dal 5 al 13% rispetto alla serie CQ2 esistente, facilitando la manipolazione e l’installazione.

– **Opzioni di Montaggio Aggiuntive**: Sono stati aggiunti supporti pivot per doppia forcella e staffe a piede di tipo compatto, aumentando le possibilità di installazione.

– **Compatibilità con Interruttori Automatici**: Il cilindro è predisposto per l’installazione di interruttori automatici, migliorando la funzionalità e il controllo.

Specifiche Tecniche

– **Tipo di Azione**: Doppio effetto, stelo singolo.

– **Diametro del Foro**: 50 mm.

– **Corsa Standard**: 50 mm.

– **Tipo di Filettatura delle Porte**: G (ISO 228/1).

– **Pressione di Prova**: 1,5 MPa.

– **Intervallo di Pressione di Esercizio**: 0,05 a 1 MPa.

– **Intervallo di temperatura di esercizio**: -10 a +60 °C.

– **Velocità del pistone**: 50 a 500 mm/s.

– **Tipo di Montaggio**: Foro passante (standard).

– **Opzioni del Corpo**: Filettatura femmina all’estremità dello stelo.

– **Opzioni incluse**: Magnetizzato, pronto per l’interruttore.

Dimensioni

– **Lunghezza Complessiva**: 58,5 mm.

– **Larghezza Complessiva**: 71 mm.

– **Altezza Complessiva**: 64 mm.

Materiali

– **Materiale del Corpo**: Lega di alluminio.

– **Materiale dello Stelo del Pistone**: Acciaio al carbonio.

– **Materiale delle Guarnizioni**: NBR (gomma nitrilica).

Aggiuntivo

– **Interruttori automatici**: Il cilindro è compatibile con interruttori automatici, che possono essere montati su più superfici senza sporgenze.

– **Supporti di Montaggio**: Disponibili supporti pivot per doppia forcella e staffe a piede di tipo compatto per diversi portatili di montaggio.

Applicazioni Tipiche

Il cilindro compatto SMC CDQ2B50TF50DZ è ideale per applicazioni in cui lo spazio è limitato e sono richieste prestazioni pneumatiche affidabili, come nell’automazione industriale, nelle macchine utensili e nei sistemi di movimentazione.

Nota

Per ulteriori dettagli tecnici e opzioni personalizzate, si consiglia di consultare il catalogo SMC o di contattare un rappresentante autorizzato.
