SMC CQ2B205D

Descrizione del Prodotto

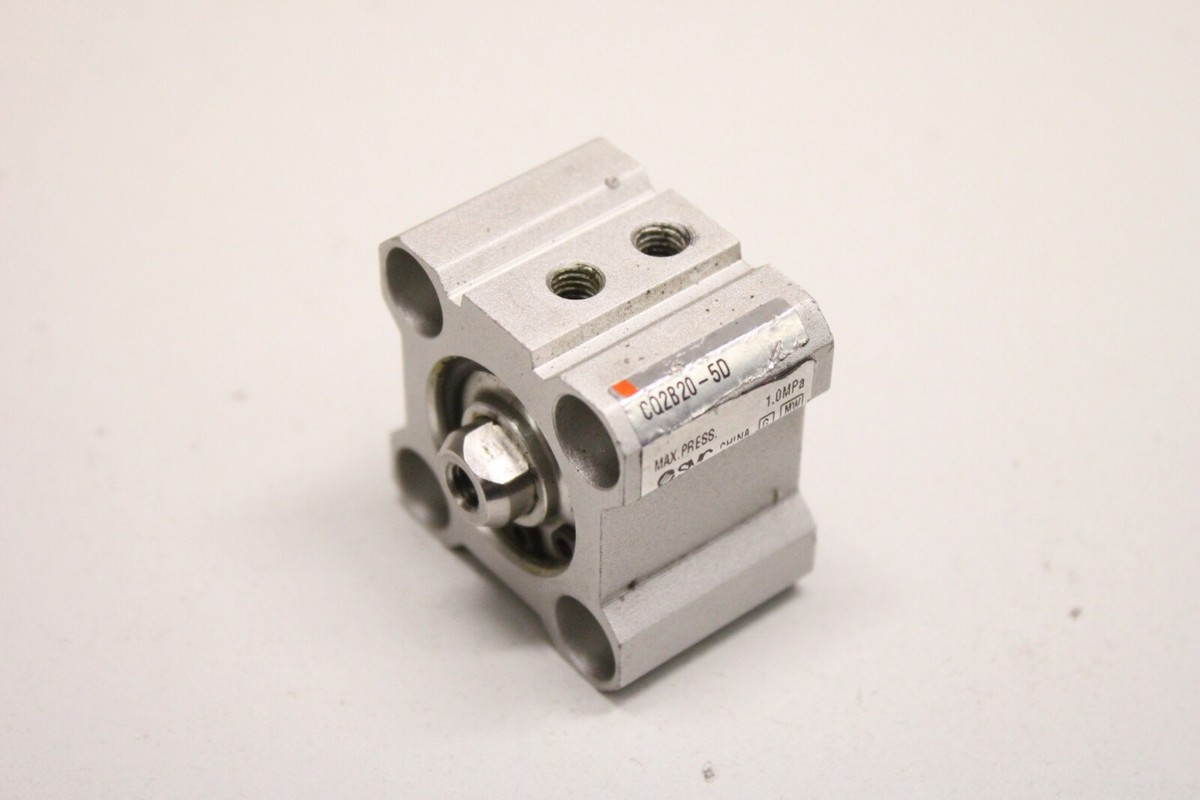

Il cilindro pneumatico SMC modello CQ2B205D è un attuatore compatto a doppio effetto con stelo singolo, progettato per applicazioni che richiedono un ingombro ridotto e un’elevata efficienza operativa.

Caratteristiche Principali

– **Diametro del cilindro**: 20 mm

– **Corsa standard**: 5 mm

– **Tipo di azionamento**: Doppio effetto

– **Configurazione dello stelo**: Stelo singolo

– **Opzione anello magnetico**: Presente (indicato dalla lettera “D” nel codice prodotto)

– **Filettatura delle porte**: M5

Specifiche Tecniche

– **Pressione di esercizio**: 0,18 ÷ 1 MPa (1,8 ÷ 10 bar)

– **Temperatura di esercizio**: -10°C ÷ 70°C

– **Velocità del pistone**: 50 ÷ 500 mm/s

– **Precisione di ripetibilità**: ±0,02 mm

Materiali

– **Corpo**: Alluminio anodizzato

– **Stelo**: Acciaio inossidabile

– **Guarnizioni**: NBR (Nitrile Butadiene Rubber)

Opzioni Disponibili

– **Montaggio sensori**: Possibilità di montare sensori su tutte e quattro le superfici del cilindro

– **Tipi di montaggio**: Foro passante (standard), cerniera femmina, flangia anteriore, flangia posteriore, piedino

Applicazioni Tipiche

Il cilindro CQ2B205D è ideale per applicazioni in cui lo spazio è limitato, come nel settore dell’automazione industriale, assemblaggio elettronico e movimentazione di materiali leggeri.

Note

Per ulteriori dettagli tecnici e opzioni personalizzate, si consiglia di consultare il catalogo SMC o contattare un rappresentante autorizzato.
