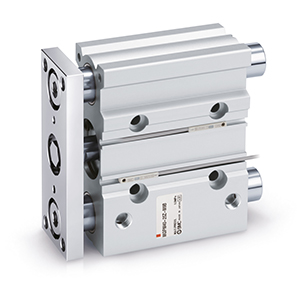

SMC MGPM20TF100Z

Descrizione del Prodotto

Il cilindro guidato compatto SMC serie MGP, modello MGPM20TF-100Z, è progettato per applicazioni con carichi laterali elevati, come la movimentazione di materiali, sollevamento e arresto. La sua struttura integra alberi di guida interni che isolano il carico dal movimento dell’asta e dalle guarnizioni, garantendo stabilità laterale e protezione dagli impatti laterali.

Specifiche Tecniche

– Diametro del foro: 20 mm

– Corsa: 100 mm

– Tipo di cuscinetto: Guida su bronzine

– Tipo di attacco: Filettatura G (TF)

– Pressione di esercizio: 0,1 ÷ 1 MPa (1 ÷ 10 bar)

– Precisione antirotazione: ±0,07°

– Ammortizzatori: Paracolpi in gomma standard

– Capacità di sensori: Sì, su due lati

– Opzioni di montaggio: superiore, laterale, inferiore e tramite scanalatura a T

– Materiale della piastra: Acciaio al carbonio

– Riduzione del peso: Fino al 17% rispetto ai modelli precedenti, grazie a steli di guida più corti e una piastra più sottile

– Compatibilità con sensori: Possibilità di montare direttamente sensori rotondi senza l’uso di staffe di montaggio aggiuntivi

Applicazioni Tipiche

– Movimentazione di materiali

– Sollevamento

– Arresto in applicazioni con carichi laterali elevati

– Settori: Automazione generale, industria automobilistica

Nota Aggiuntiva

– La serie MGP-Z offre una maggiore capacità di carico, corse più lunghe, due posizioni per gli attacchi, scanalature per sensori su due lati e un montaggio a T più versatile rispetto alla serie MGQ.

– La riduzione del peso e le dimensioni compatte contribuiscono a migliorare l’efficienza e a ridurre i costi operativi.
