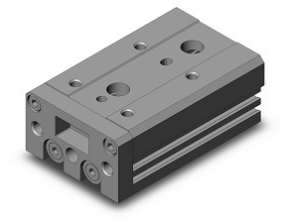

SMC MXS1230

Descrizione del Prodotto

L’attuatore lineare pneumatico SMC MXS12-30 è progettato per applicazioni che richiedono movimenti precisi compresi tra 10 e 150 mm. Questo modello integra un cuscinetto a rulli incrociati con una guida e due piccoli cilindri pneumatici, offrendo una soluzione compatta e ad alta precisione. È ideale per lavori di assemblaggio di precisione grazie alla sua elevata rigidità e accuratezza.

Specifiche Tecniche

• Diametro del cilindro: 12 mm
• Corsa standard: 30 mm
• Tipo di filettatura delle porte: Filettatura M
• Opzione regolatore: Nessuno
• Opzione funzionale: Standard
• Sensore magnetico: Non incluso
• Numero di sensori magnetici: 2 pezzi o nessuno
• Opzione su richiesta: Standard

Caratteristiche Principali

• Integrazione compatta con un piano di lavoro
• Ideale per lavori di assemblaggio di precisione
• Elevata rigidità e precisione
• Movimento fluido senza giochi grazie all’adozione di una guida a rulli incrociati
• Compatto e leggero
• Fornisce il doppio della forza rispetto a un cilindro convenzionale grazie alla funzione a doppio stelo

Opzioni Disponibili

• Regolazione della corsa: Disponibile per l’estensione, la retrazione o entrambe, con intervalli di 0-5 mm, 0-15 mm e 0-25 mm.
• Opzioni standard: Ammortizzatori idraulici, bloccaggio a fine corsa, connessione assiale e buffer.
• Sensori magnetici: Ampia gamma di sensori con diverse lunghezze di cavo.

Dimensioni e Peso

• Dimensioni logistiche (L x P x A): 80 x 50 x 32 mm
• Peso: 385 g

Intervallo di Temperatura Operativa

Da -10°C a +60°C

Paese di Origine

Giappone

Applicazioni Tipiche

L’MXS12-30 è adatto per applicazioni che richiedono movimenti precisi in spazi compatti, come assemblaggi elettronici, posizionamento di componenti e altre operazioni di automazione industriale.

Accessori Correlati

• Kit di guarnizioni di ricambio: MXS12-PS
• Pacchetti di grasso: GR-S-010, GR-S-020, GR-L-005, GR-L-010

Note

Per ulteriori dettagli tecnici e opzioni di configurazione, si consiglia di consultare il catalogo SMC o contattare un rappresentante autorizzato.
