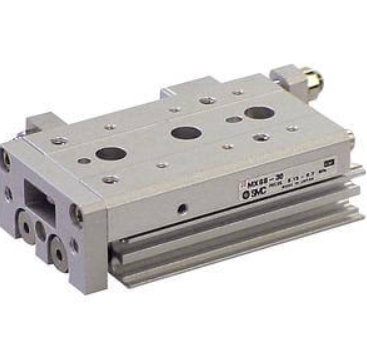

SMC MXS1640

Descrizione del Prodotto

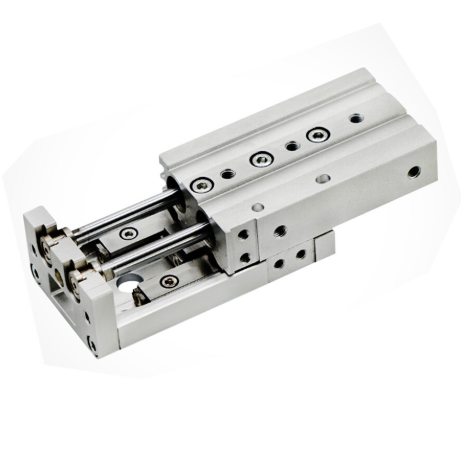

L’attuatore lineare pneumatico SMC MXS16-40 è progettato per applicazioni che richiedono movimenti precisi compresi tra 10 e 150 mm. Questo modello integra un cuscinetto a rulli incrociati con una guida e due piccoli cilindri pneumatici, offrendo una soluzione compatta e precisa per il controllo del movimento. La serie MXS è disponibile in sei taglie, ciascuna con una lunghezza di corsa predefinita, ed è dotata di serie della funzione di commutazione automatica. Le regolazioni della corsa sono disponibili per l’estensione, la ritrazione o entrambe, in intervalli di 0-5 mm, 0-15 mm e 0-25 mm. Inoltre, sono disponibili molte altre opzioni standard, tra cui ammortizzatori, blocco delle estremità, tubazioni assiali e buffer.

Specifiche Tecniche

– Tipologia: Tavolo a scorrimento pneumatico
– Diametro mandrino: 16 mm
– Corsa del cilindro: 40 mm
– Forza: 110 N
– Interasse del fissaggio: 50 mm
– Intervallo di temperatura: -10°C / 60°C
– Dimensioni costruttive: 16
– Peso: 800 g
– Paese d’origine: Giappone
– Codice doganale: 84123100

Caratteristiche Principali

– Disponibile in sei taglie con lunghezze di corsa predefinite.
– Funzione di commutazione automatica di serie.
– Regolazioni della corsa disponibili per estensione, ritrazione o entrambe, in intervalli di 0-5 mm, 0-15 mm e 0-25 mm.
– Opzioni standard includono ammortizzatori, blocco delle estremità, tubazioni assiali e buffer.
– Ampia gamma di sensori con diverse lunghezze di cavo.

Applicazioni Tipiche

Ideale per applicazioni che richiedono movimenti precisi in spazi compatti, come assemblaggi automatizzati, posizionamento di componenti e operazioni di pick-and-place.

Opzioni Disponibili

– Regolazione della corsa per controllo preciso dell’estensione e della ritrazione.
– Ammortizzatori per assorbire l’impatto a fine corsa e garantire una fermata morbida.
– Blocco delle estremità per mantenere la posizione finale.
– Tubazioni assiali per configurazioni specifiche.
– Buffer per ulteriori opzioni di smorzamento.

Note

Per ulteriori dettagli tecnici e opzioni personalizzate, si consiglia di consultare la documentazione ufficiale del produttore o contattare un rappresentante SMC autorizzato.
